Аспирация фрезера с ЧПУ: юбка на шпиндель, циклон, заземление шланга и автозапуск пылесоса

Что и зачем ловить

Фрезер даёт три разные фракции: крупную стружку, которая падает на стол, мелкую пыль, которая висит в воздухе, и горячую мелочь, которая может попасть в подшипники. Аспирация должна забрать их у источника, то есть у фрезы, потому что собирать пыль по мастерской потом дороже.

Причина не в аккуратности. Международное агентство по изучению рака (IARC) отнесло древесную пыль к группе 1, веществам, канцерогенным для человека (Monographs, том 100C, 2012). HSE в руководствах для деревообработки называет предельную концентрацию в воздухе рабочей зоны 3 мг/м³ для твёрдых пород и 5 мг/м³ для мягких; если пыль смешанная, действует меньшая цифра. Маска защищает дыхание оператора, но не мастерскую: пыль оседает на направляющих, шпинделе и электронике. Операторы, которые резали МДФ без отсоса, описывают налёт на всех поверхностях через неделю.

Пыль мелкой фракции горит и при высокой концентрации взрывается. По данным HSE, минимальная взрывоопасная концентрация древесной муки около 60 г/м³. В воздухе станка такой нет, но в бункере или фильтре, где пыль копится, дело другое. Поэтому бак и мешок опорожняют и не оставляют полным на ночь.

Пылесос или стружкоотсос

Бытовой коллекторный пылесос в обсуждениях практиков получает один и тот же приговор: он не рассчитан на непрерывную работу, перегревается и через месяц-два выходит из строя, а бумажный мешок пробивается опилками. Для станка, который работает по несколько часов, ставят стружкоотсос с асинхронным двигателем. Его ресурс выше, он тише и не боится длительной нагрузки. Мощность около 750 Вт для небольшого фрезера хватает, у мощных станков двигатель берут по расходу воздуха.

Ориентир по расходу даёт арифметика: при скорости воздуха 20 м/с в шланге диаметром 100 мм получается около 565 м³/ч (π × 0,05² × 20 × 3600). Паспортный расход пылесоса при открытом шланге выше, а под нагрузкой фильтром и длинной магистралью он падает, поэтому смотрят кривую «расход — разрежение», а не одну максимальную цифру.

Вода в качестве фильтра не спасает. Операторы, которые пробовали аквафильтр в бытовом пылесосе, получили потерю мощности и выход из строя за несколько часов.

Металлическую мелкую стружку и пыль через бытовой пылесос не пускают: токопроводящая пыль замыкает коллекторный двигатель. Для алюминия и латуни берут циклон и пылесос промышленного класса.

Циклон: зачем между станком и фильтром

Циклон закручивает поток, крупная фракция оседает в баке, а фильтр получает только мелкую пыль. HSE называет это снижением нагрузки на фильтры и продлением срока службы. На практике это выглядит так: без циклона фильтр стружкоотсоса забивается за смену, тяга падает, а двигатель перегревается; с циклоном фильтр прослужит месяцы, а бак опорожняют по мере наполнения.

Бочка-отсекатель из жестяной бочки с циклонной крышкой работает не хуже заводского циклона, если он герметичен. Герметичность проверяют по звуку и по тяге: подсос воздуха в соединении снижает разрежение у фрезы.

Вдувать воздух с пылью внутрь фильтра, как предлагали в одном из обсуждений, рискованно: фильтр забивается и повреждается.

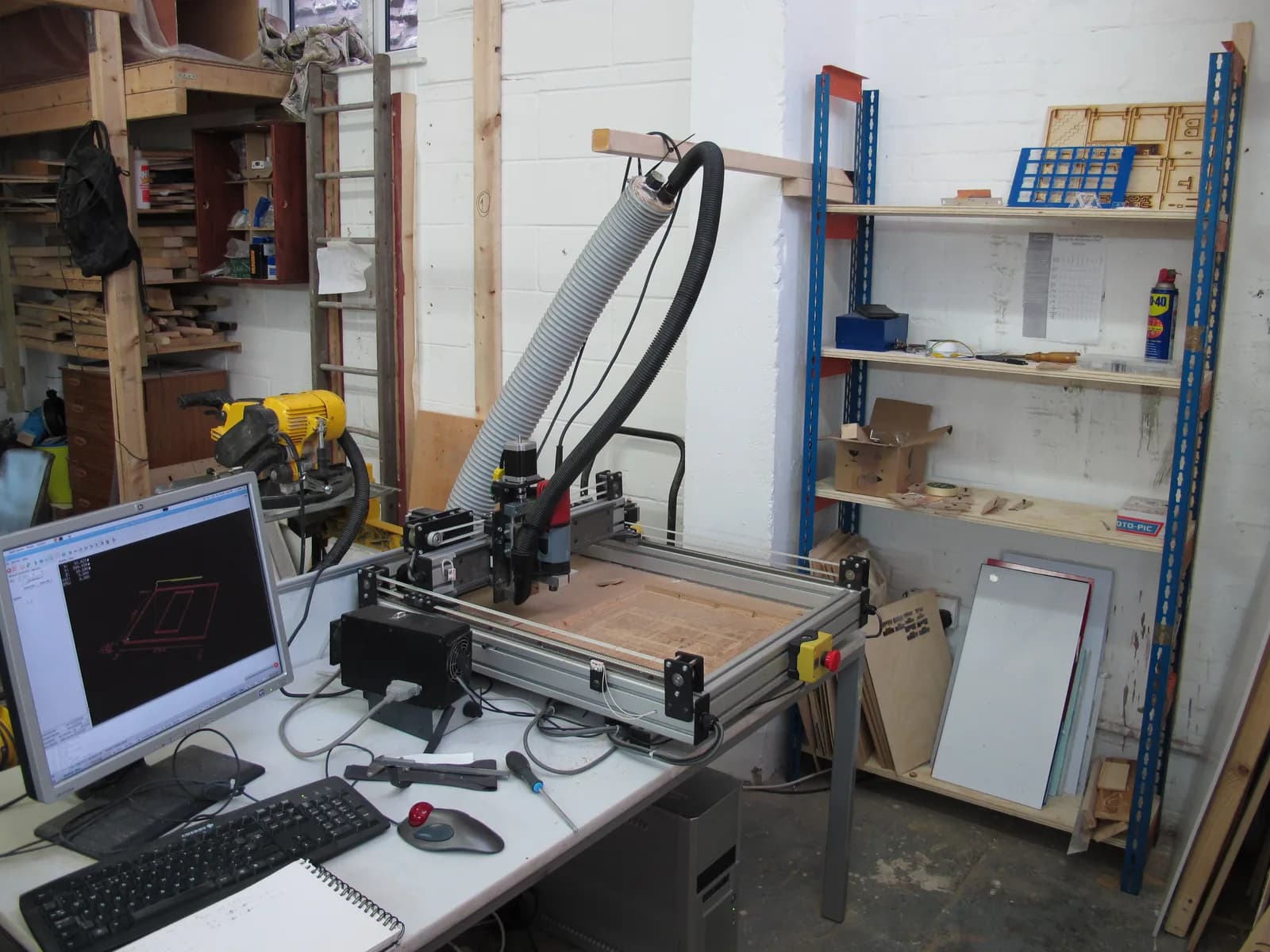

Юбка на шпинделе

Юбка (пылеприёмник) стоит на шпинделе вокруг фрезы. Её задача — держать зону реза под разрежением. Практики сходятся в таких параметрах.

• Щётка висит на 15–40 мм над материалом. Если она волочится по столу, она греется и цепляет материал, а при слишком большом зазоре пыль уходит мимо.
• Кожух большого диаметра. Малый кожух не накрывает зону, пыль вылетает от фрезы по касательной.
• Отверстия для подсоса воздуха в кожухе. Без них юбка прижимается к столу и тяга падает.
• Тягу проверяют полиэтиленовым мешком: приложенный на место шланга мешок должен втягиваться.
• Доступ к гайке шпинделя. Юбка с быстрой регулировкой высоты и без необходимости снимать пылеприёмник при смене фрезы экономит время каждый день.
• Плавающий пылеприёмник, который снимается за секунды, нужен, если мешает поворотная ось.
• Готовый пылеприёмник на шланг 100 мм обычно дешевле самоделки.

Щётка, которая со временем заворачивается внутрь, перекрывает отвод стружки. Операторы режут её заново из подручных материалов или меняют на плоскую полосу.

В одной из тем причиной отказа шпинделя назвали пыль под его нижней шайбой: без юбки она добирается до подшипника.

Если смотреть на классы больших фрезеров, то на моделях Wattsan M1 2030 и 2040 с полями 2100×3100 и 2100×4100 мм в описании класса отмечено: пыли много, и обычный пылесос на таких полях не справляется. На столе такого размера шланг идёт над всем полем, и его подвешивают на трос или поворотную консоль.

Шланг и статика

Пластиковый шланг и спираль на сухом воздухе заряжаются, причём зимой в отапливаемом помещении сильнее всего. Практики описывают две неприятности: удар током оператору и сбои стойки управления.

• Заземляйте металлическую спираль шланга, пластиковые трубы с проводящей вставкой и трос подвеса. HSE пишет об этом прямо: гибкие воздуховоды заземляют, соединяя металлическую спираль с металлическим трубопроводом, а трубы выбирают проводящие, чтобы заряд уходил на землю.
• Скорость воздуха. HSE и стандарт BS EN 12779 называют 20–25 м/с для сухой древесной пыли в трубопроводах. При меньшей скорости пыль оседает в трубе.
• Углов 90° избегают: плавные отводы меньше забиваются и меньше шумят.
• Шланг над большим полем вешают на трос или консоль, чтобы он не волочился по заготовкам.

Заземление не снимает статику полностью: практики спорят, насколько оно защищает от разряда. Но без него сбои стойки и удары почти гарантированы. Заземлять нужно на защитный проводник PE, а не на рабочий ноль: схему определяет электрик. Электрику станка и ввод разбирает статья про электричество для станков с ЧПУ.

Автозапуск вместе со шпинделем

Включать пылесос от руки неудобно, и часто его включают вообще один раз «потому что забыли». Решение подсказывают практики: на частотнике или плате есть сигнал пуска шпинделя (клеммы FOR и DCM, у стоек FRWD), и его используют как команду для твёрдотельного реле, которое подаёт питание на пылесос.

Запитывать мощную нагрузку напрямую от слабого выхода платы нельзя: выход сгорит. Если электрик не уверен в схеме, подключение лучше поручить специалисту.

Пусковой ток и стабилизатор

Жалоба, которую слышат часто: при включении стружкоотсоса срабатывает стабилизатор. В одном описании 5-киловаттный стабилизатор отключался на 8 секунд при включении асинхронного двигателя 1,5 кВт, потому что пиковая мощность при пуске по замеру составила около 4,2 кВт, а текущая 480 Вт.

Причина понятна: у асинхронного двигателя при прямом пуске ток в 7–10 раз выше рабочего (по справочным данным о плавных пускателях). Способы снять нагрузку по убыванию правильности:

• устройство плавного пуска или частотный преобразователь на двигатель отсоса;
• двигатель поменьше: 750 Вт для небольшого станка хватает, пик пуска у него вдвое ниже;
• задержка включения отсоса относительно других потребителей, чтобы пуски не накладывались;
• питание отсоса мимо стабилизатора, если стабилизатор не нужен для мотора: асинхронный двигатель стабилизации обычно не требует.

Байпас стабилизатора «на время пуска» и переключатель звезда-треугольник для однофазного мотора не вариант: первое электрически опасно, второе для однофазного двигателя не работает. Поэтому такие советы из обсуждений не повторяют.

Шум

Стружкоотсос и шпиндель шумят особенно неприятно в квартире и гараже. Практики называют конструкцию: каркас из металлического профиля, два слоя гипсокартона и минеральная вата внутри, а станок ставят на виброопоры. Закрытый короб с каменной ватой и виброгасящими ножками тоже работает. Пенопласт звук поглощает слабо, а свинцовый ящик тяжёл и токсичен, от него отказываются.

Общие данные подтверждают порядок: звук гасит масса и развязка, а минвата в полости добавляет несколько баллов звукоизоляции; второй слой гипсокартона на лёгком металлическом каркасе даёт около 5 баллов STC. В жилом доме разумно ставить только хобби-станок с водяным охлаждением шпинделя. Нормы шума и меры снижения собраны в статье про оснащение мастерской.
