Как оборудовать мастерскую: электрика, вытяжка, пожарная безопасность, шум

Электросеть: сначала расчёт

Первое, что нужно сделать до покупки станков, — понять, сколько мощности даёт ваш ввод. В частном доме и гараже это 5–15 кВт по договору с сетевой компанией, в квартире обычно меньше. Выделенная мощность указана в договоре или акте о технологическом присоединении.

Затем сложите мощности всего, что может работать одновременно:

Мощности берите из паспортов: у лазера Wattsan 1290 ST, например, потребляемая мощность 2 кВт при сети 220 В, а шпиндель фрезера M1 1313 той же линейки — 3,2 кВт. У двигателей учитывайте пусковой ток: в момент включения он в несколько раз больше номинального, и слабый автомат может срабатывать при пуске.

Как разделить линии

Каждый мощный станок лучше подключить отдельной линией со своим автоматом. Тогда перегрузка или неисправность одного станка не обесточит всю мастерскую, а станок не будет «просаживать» напряжение для соседей.

Таблица показывает распространённую практику для однофазной сети 230 В и медного кабеля. Окончательное сечение электрик выбирает по длине линии, способу прокладки и падению напряжения. Правила устройства электроустановок (ПУЭ, седьмое издание) требуют защищать групповые сети, питающие штепсельные розетки, устройствами защитного отключения с током срабатывания не более 30 мА.

Заземление. Корпуса станков подключают к защитному проводнику PE. Розетки — только с заземляющим контактом. В старых гаражах и домах часто нет отдельного защитного проводника, и это первое, что нужно исправить. Заземление не заменяют занулением: ноль может отгореть, и корпус станка окажется под напряжением. Ноль нельзя заземлять после УЗО, иначе защита перестаёт срабатывать. Если защитного проводника нет, минимум составляют УЗО и законный способ получить настоящую землю, а щит самостоятельно не переделывайте, это работа электрика.

Щит. На вводе ставят рубильник или вводной автомат, а УЗО делят по группам: одно общее на всё оставит мастерскую без света при любой утечке. Освещение разводят по двум фазам, если они есть, а щит берут с запасом по модулям. В системе с PEN-проводником его разделяют на PE и N на вводе, и после точки разделения эти проводники уже соединять нельзя.

Три фазы. Станки с трёхфазными двигателями, мощные шпиндели и вакуумные насосы требуют 380 В. Если трёх фаз нет, ищите станки с однофазным питанием или частотный преобразователь с однофазным входом нужной мощности.

Удлинители. Бытовой удлинитель на 10 А с тонким кабелем, смотанный в катушку, греется под станком на 2 кВт. Стационарный станок подключают к стационарной розетке.

Вытяжка и аспирация: три разные задачи

Вытяжка для лазера забирает дым прямо из корпуса станка. Производительность вентилятора указывают производители станков, а вытяжной канал делают как можно короче, с минимумом поворотов. Подробно о расчёте и о том, какие материалы под лазер класть нельзя, — в отдельной статье.

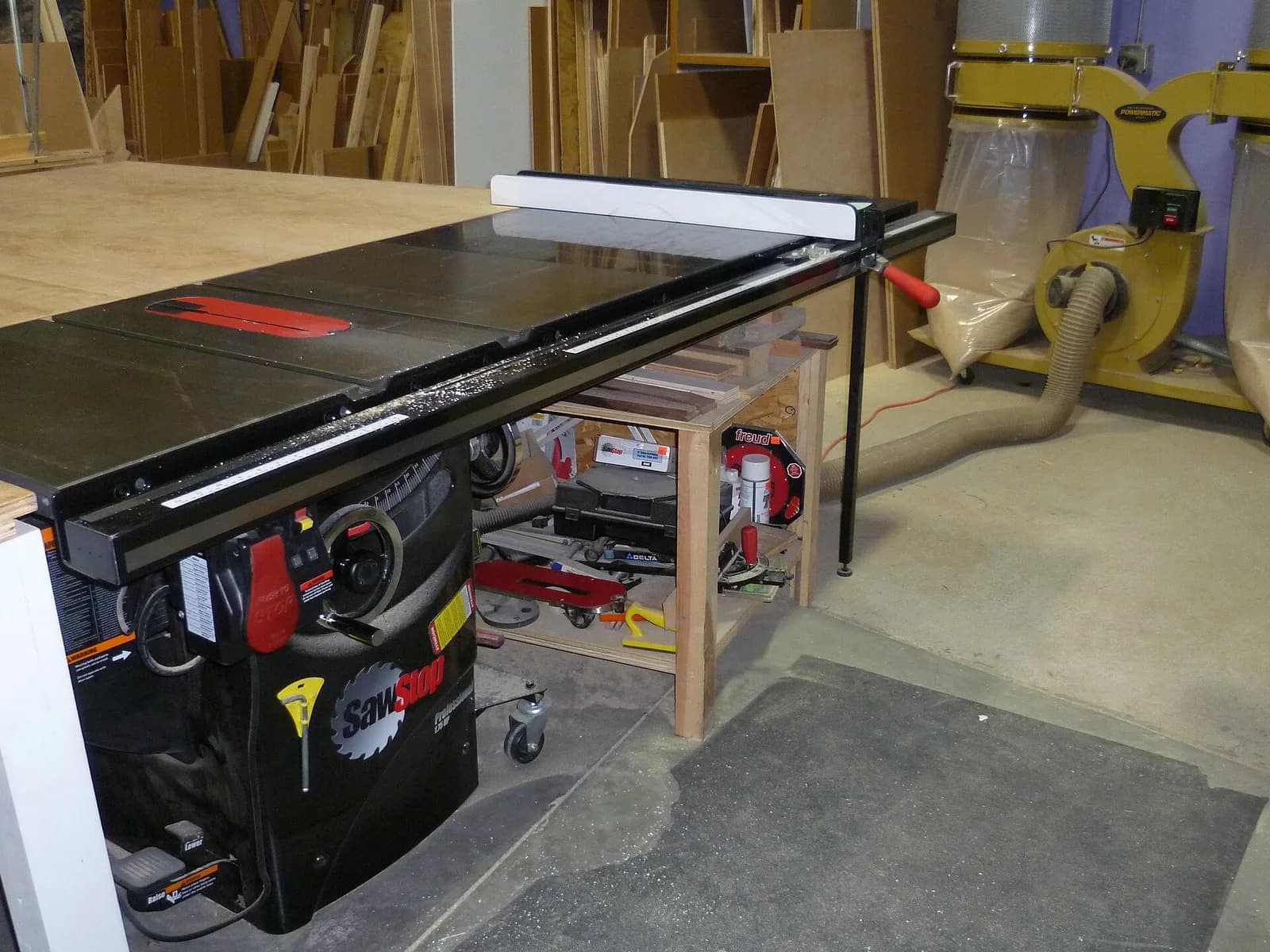

Аспирация для деревообработки ловит стружку и пыль у фрезы или пилы. Щётка-кожух на шпинделе фрезера, гибкий шланг, стружкоотсос с мешком для крупной фракции и фильтром для мелкой. Британское ведомство по охране труда HSE устанавливает предельную концентрацию пыли твёрдых пород дерева 3 мг/м³, мягких — 5 мг/м³ за восьмичасовую смену и относит пыль твёрдых пород к канцерогенам.

Статика от потока стружки может сбить стойку управления и ощутимо ударить оператора, поэтому металлические элементы аспирации (спираль шланга, трос подвеса) и пластиковые трубы заземляют, и подключение к защитному проводнику поручают электрику. Бытовой коллекторный пылесос для долгой работы не рассчитан, под станок берут промышленный стружкоотсос.

Приток воздуха. Вытяжка выбрасывает воздух, и столько же должно войти обратно. В плотно закрытом гараже вытяжка теряет производительность или тянет воздух через дымоход котла. Предусмотрите приточную решётку или приоткрытую форточку с другой стороны помещения.

Пожарная безопасность

В мастерской сразу несколько источников возгорания: лазер с открытым пламенем в зоне реза, искры от сварки и болгарки, древесная пыль, промасленная ветошь, растворители. Общие требования к помещениям устанавливают Правила противопожарного режима в РФ, утверждённые постановлением Правительства № 1479 от 16 сентября 2020 года.

Огнетушители подбирают по классам пожаров. Классификацию даёт ГОСТ 27331-87, требования к эксплуатации огнетушителей — СП 9.13130.2009.

Для типичной мастерской со станками по дереву и металлу достаточно порошкового огнетушителя ABCE и углекислотного рядом с лазером и электрощитом. Углекислотный не оставляет порошка в оптике и электронике. Огнетушители вешают у выхода, на видном месте, и регулярно проверяют давление по индикатору.

Поставьте автономный дымовой пожарный извещатель: он стоит недорого и срабатывает раньше, чем вы почувствуете запах дыма в соседней комнате.

Шум

СанПиН 1.2.3685-21 устанавливает предельно допустимый уровень звука на рабочих местах 80 дБА за восьмичасовой рабочий день. Фрезер с ЧПУ во время резки, стружкоотсос, компрессор и торцовочная пила легко дают больше. Для жилых помещений нормы гораздо строже, а в многоквартирном доме шумные работы ограничены ещё и региональными законами о тишине по времени суток.

Как снизить шум:

• Средства защиты. Наушники или беруши с указанным уровнем снижения шума — первое, что нужно купить вместе со станком.
• Источник подальше. Компрессор и стружкоотсос можно вынести в отдельный тамбур или за перегородку и провести воздуховод.
• Виброизоляция. Резиновые опоры под станком и компрессором уменьшают передачу шума через пол и стены.
• Звукоизоляция. Минераловатная изоляция стен и потолка гаража и уплотнение ворот снижают шум снаружи.
• Режим работы. Самые шумные операции — днём, в будни.

Освещение и порядок

Над станками нужен яркий рассеянный свет без бликов и местный светильник у зоны обработки. Пол лучше сделать ровным и нескользким, проходы — свободными от проводов и шлангов: воздуховоды и кабели уводят под потолок или в короба. У болгарки кожух не снимают, а сам работают не в плоскости диска; диск по дереву на неё не ставят. У вращающихся частей станка не носят кольца, часы и свободные рукава. Местный светильник у станка лучше питать от 24 В через разделительный трансформатор. Аптечка, промывка для глаз и телефон должны быть под рукой: в мастерской работают одни, и помощь в случае травмы придётся звать самому.
