Вытяжка и безопасность при лазерной резке: дым, пожар, глаза и требования норм

Три опасности лазерного станка

Излучение. Луч CO2 с длиной волны 10,6 мкм поглощается роговицей и вызывает её ожог. Излучение волоконного лазера около 1 мкм глаз не видит, оно проходит роговицу и хрусталик и фокусируется на сетчатке.

Дым и аэрозоли. При резке материал испаряется и горит. Над фанерой, акрилом, кожей и МДФ поднимается смесь сажи, смол, мелкодисперсной пыли и газов. OSHA требует устраивать вентиляцию, которая удерживает такие выбросы ниже допустимых концентраций. Состав дыма зависит от материала, а часть материалов под лазер класть вообще нельзя: ПВХ, тефлон, кожу с шестивалентным хромом, материалы с галогенами.

Пожар. Луч режет, потому что нагревает материал до горения или испарения. На малой скорости, при слабом поддуве или с грязной оптикой фанера и акрил вспыхивают. OSHA отдельно отмечает: материалы, на которые попадает излучение плотностью больше 10 Вт/см², могут загореться, и это касается даже корпусов и экранов вокруг пучка.

Вытяжка: что говорит свод правил

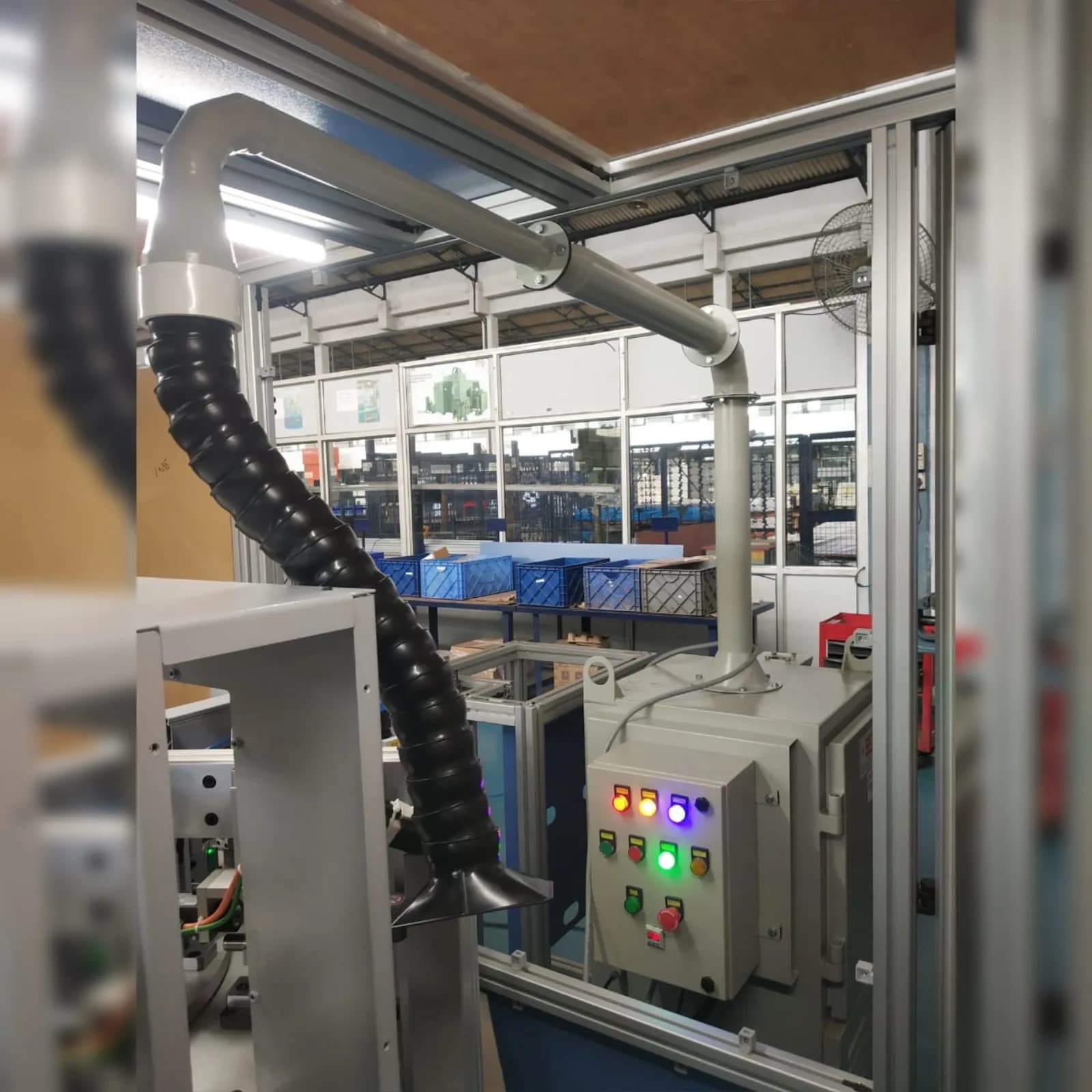

Свод правил СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» вводит понятие местного отсоса. Это устройство, которое улавливает вредные газы, пыль, аэрозоли и пары у места их образования, то есть у станка, и, как правило, входит в состав технологического оборудования. Для лазерного станка местный отсос — это его штатная вытяжка: камера под столом или над ним, патрубок и вентилятор.

Из того же СП для мастерской важны три положения:

• в системах местных отсосов концентрация горючих газов, паров, аэрозолей и пыли не должна превышать 50 % нижнего концентрационного предела распространения пламени (п. 7.1.22);
• если рядом с рабочим местом есть источник вредных выделений, у которого нельзя устроить местный отсос, приточный воздух подают на это рабочее место;
• рециркуляция воздуха не допускается из помещений, где расход наружного воздуха определяется выделением вредных веществ 1-го и 2-го классов опасности, и из помещений с резко выраженными неприятными запахами (п. 7.3.13).

Последний пункт прямо касается выбора между выбросом на улицу и фильтром.

Выброс на улицу или фильтр

Выброс на улицу — стандартная схема для CO2-станков в мастерских. Большинство станков поставляется с вентилятором и гофрированным воздуховодом: например, в комплект Wattsan 1290 ST входят вытяжка и армированные гофры. Дым уходит наружу целиком, расходников нет. Минусы — нужен проём в стене или окне, зимой вытяжка уносит тёплый воздух, и его надо компенсировать притоком.

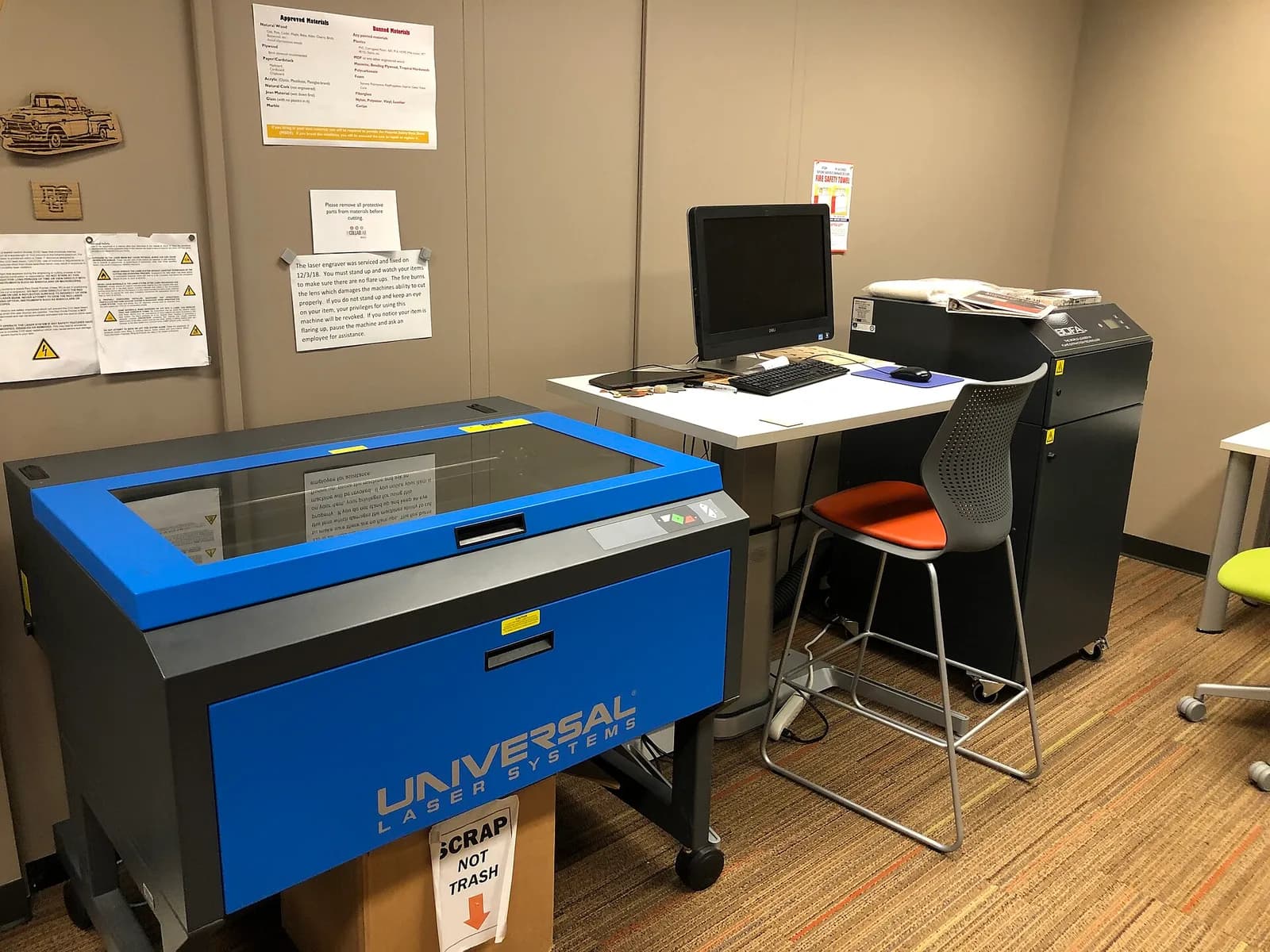

Фильтровентиляционный блок чистит воздух и возвращает его в помещение. Например, установка PY-3001 мощностью 350 Вт даёт поток 460 м³/ч через вход диаметром 75 мм, а её HEPA-фильтр задерживает 99,9 % частиц размером 0,3 мкм. Такой блок удобен для настольных граверов, маркеров и офисов, где нельзя вывести воздуховод. Но фильтры — расходник, а угольная ступень со временем перестаёт держать газы и запах. Для больших станков с постоянной резкой фанеры и акрила фильтр быстро забивается, и выброс на улицу надёжнее.

Как смонтировать вытяжку

Пожар: как не допустить

• Поддув включён всегда. Сжатый воздух сдувает пламя с кромки и защищает линзу. Если компрессор не работает, станок не должен резать.
• Стол и камера под ним чистые. Обрезки, щепа и смолистая пыль на дне — готовое топливо.
• Огнетушитель рядом. Держите у станка огнетушитель, подходящий для электроустановок под напряжением, и проверьте, что сотрудники знают, где он.
• Оптика чистая. Грязная линза рассеивает энергию и греет голову, а режим с недорезом заставляет снижать скорость, что повышает риск возгорания.
• Режимы проверены. Новый материал сначала режут на обрезке, а не на заказе.

Защита глаз и кожи

Закрытый корпус CO2-станка со смотровым окном защищает от излучения, пока крышка закрыта и блокировка исправна. Проблемы начинаются, когда блокировку отключают «для удобства» или работают с открытой крышкой на длинных заготовках. Волоконным станкам и маркерам с открытым сканером нужны экраны вокруг рабочей зоны и очки.

Очки для защиты от лазерного излучения в России стандартизованы ГОСТ EN 207-2021, он заменил ГОСТ 12.4.308-2016. На очках указывают длину волны или диапазон и уровень защиты. Подбирают их под конкретный лазер:

У дешёвых диодных модулей надпись вроде «80 Вт» относится к электрической мощности, а оптическая у них обычно в разы ниже, порядка 5–20 Вт. Очки под длину волны диода нужны и на такой мощности. Стекло диодным лазером не режут и не гравируют: луч проходит сквозь него или отражается, а отражение попадает туда, куда не должно.

Что ещё требуют нормы

Общие требования безопасности к лазерным изделиям на этапах проектирования, изготовления и эксплуатации задаёт ГОСТ 31581-2012. В нём есть требования к размещению оборудования и организации рабочих мест, мерам безопасности при работе и обслуживании и к контролю лазерной опасности. Классификацию изделий по опасности устанавливает ГОСТ IEC 60825-1-2023, который с 1 сентября 2024 года заменил версию 2013 года.

Практически для мастерской это значит: на станке должен быть знак лазерной опасности, в зону работы не заходят посторонние, операторы проходят инструктаж, а документация производителя с указанием класса изделия хранится вместе со станком.

Ввод станка в эксплуатацию лучше не делать самому с нуля: пусконаладку с проверкой защиты, вытяжки и блокировок выполняют инженеры продавца. Спросите, входит ли в неё инструктаж оператора по безопасности. Lasercut проводит такой инструктаж в составе обучения при пусконаладке станков по металлу.
