Верстак своими руками: размеры, столешница, расчёт нагрузки и раскрой

Какой верстак нужен гаражу

Под запросом «верстак своими руками» скрываются три разных предмета. Слесарный верстак стоит под тисками и молотком: ему нужны масса и жёсткая столешница. Столярный верстак делают под рубанок и струбцины, он ниже и уже. Верстак-стол под настольный станок (сверлильный, малый токарный, фрезер с ЧПУ или лазерный гравер) должен прежде всего не вибрировать. Одним верстаком все три задачи закрывают плохо, и при выборе размеров стоит решить, какая из них главная. Как выбрать сам настольный станок под гараж, разобрано в статье о станках для гаража и домашней мастерской.

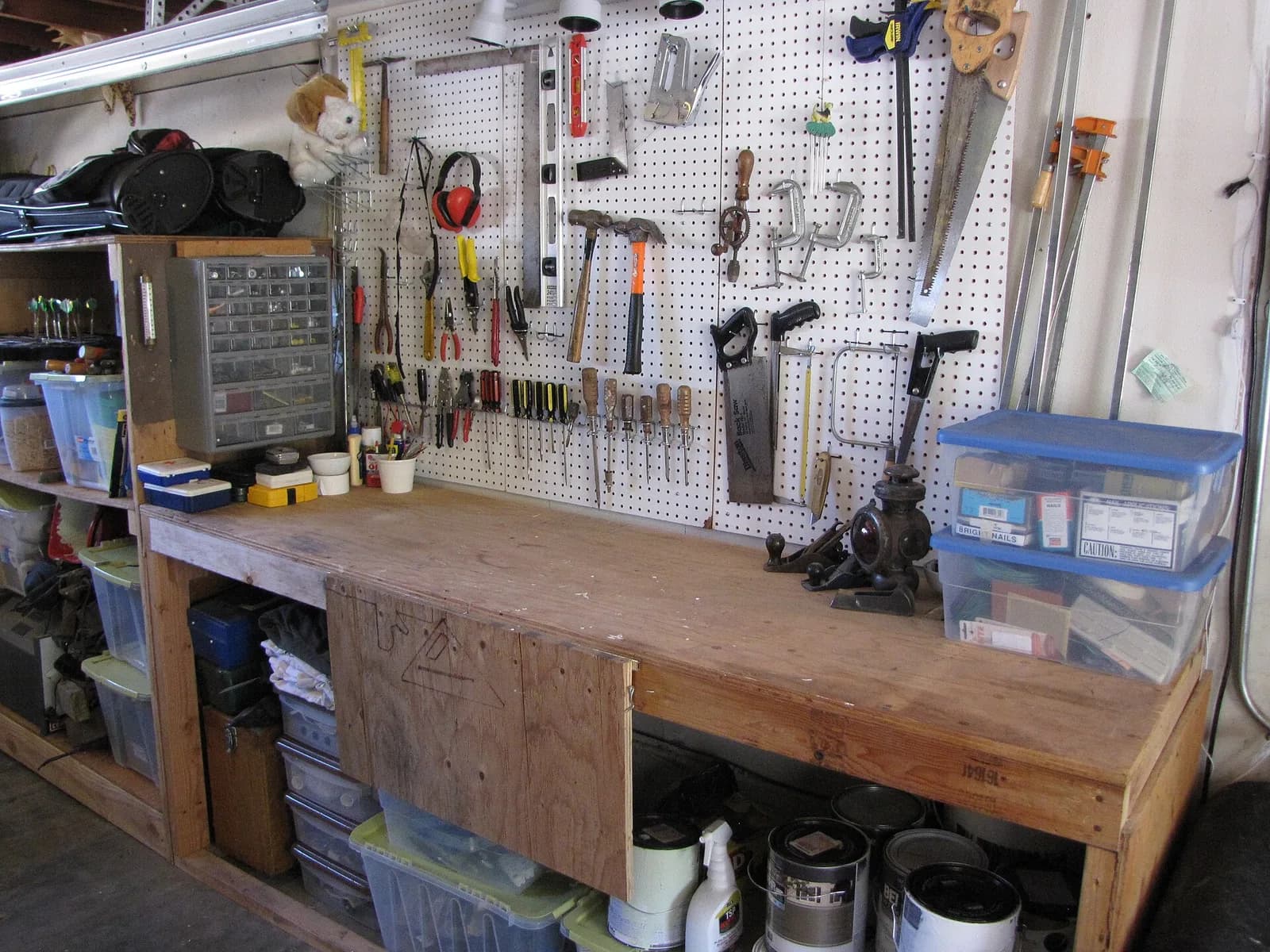

Среди роликов, на которые ссылаются мастерские, есть и гаражные: в карточке канала «Повтори АвтоХак» среди роликов записан «Гаражный верстак своими руками»; там отмечена лазерная чистка на 2. Это пример того, как верстак в гараже становится центром всей мастерской.

Размеры по росту и виду работ

Высота столешницы определяет, будет ли к вечеру болеть спина. Эргономический стандарт ГОСТ 12.2.033-78 «Рабочее место при выполнении работ стоя» даёт высоту рабочей поверхности для работников ростом 1800 мм (для остальных предлагает подставку под ноги или регулировку по номограмме):

Пересчитывать на свой рост пропорционально — прикидка автора, не требование стандарта. Практический приём, которым пользуются столяры, даёт ту же вилку: верх столешницы на уровне середины ладони опущенной руки, это около 0,47–0,5 роста. У мастера ростом 175 см получается 82–88 см для строгания и 95 см для слесарной работы. Тиски лучше ставить так, чтобы губки оказались на уровне локтя или чуть ниже, поэтому у слесарного верстака столешница на 10–15 см ниже губок.

Остальные размеры подбирают по объёмам работ:

• Ширина 600–750 мм. Меньше 600 мм мешает материал, больше 750 мм уже не достать до задней кромки.
• Длина 1500–2000 мм. Длиннее 2000 мм верстак перестаёт проходить в дверь и требует трёх пар опор.
• Нижняя полка на высоте 150–250 мм над полом: на неё ставят тяжёлый ящик с инструментом, и она заодно работает как жёсткая рама.
• Пространство для ног — верх нижней полки не должен мешать носкам.

Столешница: из чего и почему не одно ДСП

Свойства ДСП и фанеры собраны на страницах материалов. Для столешницы важны две характеристики плиты: прочность и модуль упругости при изгибе. По ГОСТ 10632-2014 предел прочности ДСП при изгибе для толщин 13–20 мм составляет 10–11 МПа в зависимости от марки. Сосна вдоль волокон держит в разы больше, и жёсткость у неё около 10 000 МПа против примерно 3000 МПа у ДСП (справочный ориентир, у конкретной плиты он свой).

Поэтому одиночное ДСП 18 мм для верстака не подходит. Оно постепенно «проседает» под постоянной нагрузкой (ползучесть), расслаивается по торцу, а шуруп в торец держит слабо. МДФ в качестве основной столешницы не годится по тем же причинам, зато как сменный верхний лист на 6–8 мм поверх основной столешницы его удобно резать и менять, когда он изрежется и пропитается маслом.

Расчёт: масса и плотность

Масса детали равна объёму, умноженному на плотность. Для плит плотность есть в справочнике плотностей: ДСП и берёзовая фанера по 650 кг/м³, МДФ 750 кг/м³. Сосны и берёзы массива в справочнике сайта нет, поэтому берём справочные значения древесины при влажности около 12 %: сосна порядка 500 кг/м³, берёза порядка 650 кг/м³ (ориентир).

Столешница 1800×700×40 мм из сосны: объём 1,8 × 0,7 × 0,04 = 0,0504 м³, масса 0,0504 × 500 ≈ 25 кг. Четыре ножки 80×80 длиной 860 мм: 4 × 0,08 × 0,08 × 0,86 = 0,022 м³, около 11 кг. Царги из доски 40×100 общей длиной 10,2 м: 0,0408 м³, около 20 кг. Полка из фанеры 21 мм, 1540×500 мм: 0,016 м³ и 10,5 кг. Итого около 67 кг, с крепежом 70. Тиски ширины губок 125 мм весят порядка 15 кг (ориентир, у чугунных и стальных разное), ещё 30–50 кг дают инструменты на полке. Получается 120–140 кг ходового веса.

Прогиб столешницы под нагрузкой 100 кг

Верхнюю плиту можно приблизительно считать балкой на двух опорах с грузом посередине. Прогиб в середине f = P·L³ / (48·E·I), где P — сила, Н; L — пролёт между опорами, мм; E — модуль упругости, МПа; I — момент инерции сечения, мм⁴. Для плиты шириной b и толщиной h момент инерции I = b·h³ / 12. Нагрузка 100 кг даёт P ≈ 981 Н, ширина b = 700 мм.

Пример для сосны, h = 40 мм: I = 700 × 40³ / 12 = 3,73 · 10⁶ мм⁴. При пролёте 1500 мм (груз на середине длинной стороны, под ним нет ребра) f = 981 × 1500³ / (48 × 10 000 × 3,73 · 10⁶) ≈ 1,8 мм. Напряжение в середине σ = M / W, где M = P·L/4 = 368 000 Н·мм, W = b·h²/6 = 187 000 мм³, σ ≈ 2 МПа: запас огромный.

Те же расчёты для ДСП 18 мм (E принято 3000 МПа): I = 700 × 18³ / 12 = 3,4 · 10⁵ мм⁴. При пролёте 1500 мм прогиб 68 мм, напряжение около 9,7 МПа, то есть вплотную к пределу прочности 10–11 МПа. Реальная плита опирается ещё и на торцы по ширине, так что в жизни эти цифры меньше, но вывод от этого не меняется: одиночное ДСП должно лежать на частых рёбрах. Результаты по вариантам для груза 100 кг в середине пролёта:

Расчёт показывает, что поперечные ребра под столешницей через 500–600 мм надо ставить в любом случае. Допустимым считают прогиб около 1/200–1/300 пролёта. Для пролёта 600 мм это 2–3 мм, так что ДСП 18 мм не проходит и при ребрах, а фанера 21 мм проходит с небольшим запасом. Для ударных работ молотком, где нагрузка на пике в несколько раз выше веса молотка, берите щит 40 мм.

Устойчивость: ножки, раскосы, полка

Ножки из бруса 80×80 сосны или из профильной трубы 40×40×2 (около 2,4 кг на метр по сечению 304 мм², сортамент — ГОСТ 8639-82) сами по себе жёсткие. Раму «играющей» делают узлы: болт М10 в торец или саморез в брус расшатываются через пару месяцев. Надёжная схема такая: ножки соединены верхними царгами (доска 40×100 по периметру), нижними царгами на высоте 150–250 мм и раскосами по задней и боковым сторонам. Раскос, особенно диагональный, превращает прямоугольную раму в ферму, и бокового люфта становится заметно меньше.

Теперь про опрокидывание и скольжение. Верстак 1700×600 мм с массой 100 кг начинает опрокидываться через длинную сторону, если на верх столешницы действует боковая сила F. Момент удержания m·g·(b/2) = 100 × 9,81 × 0,3 = 294 Н·м, а плечо силы 0,9 м, значит F ≈ 330 Н, около 33 кгс. Если нагрузить нижнюю полку и довести массу до 140 кг, порог растёт до 46 кгс. Скольжение начнётся при силе μ·m·g. При μ = 0,4 для резиновых опор по бетону это порядка 390 Н при 100 кг.

Строгание и опиловку это перекрывает, а рывок рычагом на тисках — уже нет. Поэтому верстак крепят к стене или полу уголком, а на полку кладут тяжёлое.

Тиски, розетки, ящики, ниши

Тиски. Слесарные тиски с губками шириной 100–125 мм покрывают большинство гаражных задач. Крепят их сквозными болтами М10–М12 (4 штуки, по отверстиям в основании). Под столешницей ставят контрплату: брус или сталь 5 мм, чтобы болты не вырвали щит. Длина болта: 40 мм столешницы, плюс контрплата, плюс две шайбы и гайка, то есть М10×100–120. Тиски лучше ставить у ножки: нагрузка уходит прямо в раму.

Розеточная планка. Крепится на заднюю стенку или боковую ножку, на высоте 10–15 см над столешницей, чтобы не залить маслом и не повредить стружкой. Четыре-шесть розеток на одну линию 16 А: тогда два станка по 1 кВт не выбьют автомат.

Крючки, ящики, ниши. Перфорированная панель или щит на стене с крючками над верстаком освобождают столешницу. Ящики на выдвижных направляющих удобнее открытых коробок, но нагружают раму асимметрично: ставьте их с центральной стороны. Если на верстаке стоит настольный сверлильный или малый токарный станок, под него делают нишу и усиливают столешницу снизу брусом: вибрация станка передаётся на столешницу так же, как удар молотка.

Верстак-стол под ЧПУ или лазер

Настольный фрезер с ЧПУ или лазерный гравер ставят на верстак 800–900 мм: оператор смотрит на деталь сверху, и высота лучше, чем у слесарного верстака. Нагрузку считают так же, как выше: масса станка плюс заготовка плюс оператор, опирающийся на край. Вибрация у фрезера не любит лёгких столов: станок на 40 кг лучше ставить на тяжёлый верстак на антивибрационных опорах или резиновых демпферах с жёсткой толстой столешницей. Для лазера важна ровная поверхность без прогиба: его вытяжку и питание считают отдельно, как в статье о планировке цеха на 20–100 кв. м.

Три варианта: дерево, металл, поддоны

Цены — ориентир розничной стоимости на осень 2026 года, их надо проверить у своего поставщика. Дерево дороже всего, но не требует сварки и инструмента сложнее пилы и дрели. Металлический каркас жёстче и тоньше, его проще сделать разборным на болтах, но сварочный шов без раскосов тоже даёт люфт в узлах.

Честный итог по поддонам: два европоддона (около 20–25 кг каждый, ориентир) со столешницей из фанеры 21 мм подходят как лёгкий стол для сборки и покраски. Слесарный верстак с тисками получается только при замене их досок на брус.

Раскрой верстака 1800×700 из бруса 80×80

Размеры: столешница 1800×700 мм, высота 900 мм, рама по ножкам 1700×600 мм (свес столешницы по 50 мм). Расчёт раскроя листа нужен для фанеры, а для бруса и доски делаем раскладку по хлыстам 6 м.

Брус: четыре ножки по 860 мм дают 3440 мм, один хлыст 6 м, остаток 2560 мм идёт в пробные детали. Доска 40×100 в сумме 10,2 м плюс пропилы: два хлыста по 6 м. На первом хлысте три длинные царги и три короткие детали (5940 мм с пропилами), на втором одна длинная, три коротких и два раскоса (4260 мм).

Крепёж: на каждый из восьми узлов «царга — ножка» два болта М10×140 с гайкой и шайбой, всего 16; раскосы на 4 болта М8×80; столешницу к раме прикручивают снизу саморезами 5×70 через царги с шагом около 300 мм по периметру плюс по четыре на каждое ребро, то есть примерно 24 шт. с запасом. Отверстия в царгах под саморезы делают овальными вдоль волокон: щит от влаги меняет ширину.

Детали из фанеры 18 мм (полки, ящики, боковые стенки) можно вырезать на фрезере с ЧПУ с соединением шип-паз и собрать без гвоздей. Как готовят такие файлы, какие фрезы берут и как задают зазор, подробно в статье про мебель на фрезере с ЧПУ.

Типичные ошибки

• Слишком низкий верстак. Мастер работает согнувшись, через месяц болит поясница. Меряйте по ладони опущенной руки, а не по тому, что осталось от досок.
• Столешница «пропеллером». Сырая доска при высыхании ведёт, и поверхность перестаёт быть плоской. Берите щит с влажностью 8–12 % или доску сухой камерной сушки и склеивайте из реек, чередуя направление годичных колец.
• Ножки без раскосов. Рама не держит угол, и от удара молотком по тискам верстак ходит ходуном.
• Тиски на саморезах. Они вырвутся после первой серьёзной рубки зубилом.
• Нет заземления у розетки. Станок с пробитой изоляцией бьёт током, а линия без УЗО не отключится.
• Отсутствие балласта. Лёгкий верстак ездит по полу и опрокидывается: нагрузите нижнюю полку или привяжите к стене.
