ЧПУ
ЧПУ (числовое программное управление) — это способ управления станком, при котором движения рабочих органов и режимы работы задаются программой в цифровом виде. Программу выполняет система ЧПУ: стойка или контроллер, который управляет приводами осей, шпинделем или лазером.
Другие названия: CNC (Computer Numerical Control), числовое программное управление, CNC, система ЧПУ
Система ЧПУ читает управляющую программу, рассчитывает траекторию и скорость каждой оси и выдаёт сигналы приводам. В программе задаются координаты, скорость подачи, обороты шпинделя или мощность лазера, смена инструмента, включение охлаждения и газа.

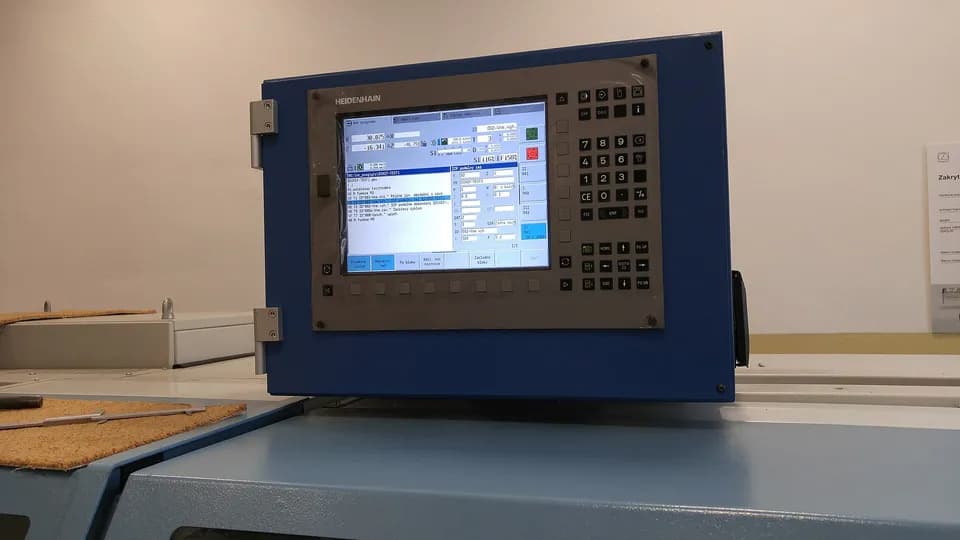

Промышленные станки работают на стойках FANUC, Siemens SINUMERIK, Heidenhain, Mitsubishi Electric, отечественных систем «Балт-Систем» и других производителей. В станках по дереву, рекламе и лазерных станках используют более простые контроллеры и системы на базе ПК, например NC Studio, Mach3, контроллеры Ruida для CO2-лазеров и системы CypCut для волоконной резки.
Системы ЧПУ различаются числом управляемых осей, точностью интерполяции, поддержкой обратной связи от датчиков положения и удобством программирования на стойке. Для простых станков достаточно контроллера, который выполняет G-код, а для многоосевой обработки металла нужна стойка с компенсациями, циклами и поддержкой 5-осевой кинематики.
