Трёхфазный двигатель станка от розетки 220 В: частотник или конденсаторы, схема, ёмкость и предел мощности

С чего начать: шильдик и схема обмоток

Двигатель, который не запускается от розетки, чаще всего включён по неверной схеме, а не неисправен. На шильдике пишут два напряжения и два значка: Δ (треугольник) и Y (звезда). Запись «220/380 В» значит: на каждую обмотку приходится 220 В, и в треугольнике мотор питается от линейных 220 В, а в звезде от линейных 380 В. Трёхфазная сеть 380 В даёт между фазами 380 В, поэтому там мотор включают звездой. В однофазной сети 220 В у вас те же 220 В, значит нужен треугольник.

В клеммной коробке у подходящего мотора шесть выводов и три перемычки. На типовой колодке для треугольника перемычки стоят вертикально: каждая соединяет верхнюю клемму с нижней под ней. Для звезды их заменяют одной горизонтальной перемычкой, которая соединяет три клеммы одного ряда. Схему рисует крышка клеммной коробки или шильдик. Если выводов три, внутри собрана звезда, и от 220 В такой мотор не питают.

Бывает соблазн включить звезду на 220 В на том основании, что мотор «крутится». Это обман холостого хода: напряжение на обмотке в 1,73 раза ниже расчётного, момент падает втрое, и под нагрузкой мотор тянет большой ток и греется. Холостой ход ничего не доказывает.

Вариант 1. Частотник с однофазным входом

Преобразователь частоты выпрямляет сетевое напряжение, а затем формирует из него три фазы нужной частоты. Для мотора, собранного треугольником на 220 В, нужен привод с входом 1×220 В и выходом 3×220 В. На корпусе такого привода пишут «вход 1 фаза, выход 3 фазы 220 В». Он запускает мотор плавно, поэтому пусковой ток меньше, чем при прямом пуске, умеет реверс и регулирует обороты потенциометром или кнопками на панели. Для станка это бонус: диапазон оборотов расширяется, но самовентилируемый мотор на малых частотах хуже охлаждается, а момент падает.

Три важных предупреждения.

1. Трёхфазный частотник 380 В от одной фазы не работает. Он покажет ошибку низкого напряжения. Привод класса 220 В с трёхфазным входом можно подключить к одной фазе, но мощность придётся снизить примерно вдвое: так допускают производители, а точное условие записано в руководстве модели.
2. Входной ток однофазного привода заметно больше выходного. Практики называют около 5 А на киловатт мощности мотора, в паспорте привода цифра может быть выше (см. строку «входной ток»). Для мотора 2,2 кВт это порядка 11 А при работе, а с запасом на пуск и нагрузку нужна линия на 16 А. Китайские приводы с заявленными 11 кВт «из одной фазы в 380 В» не стоит принимать на веру: с обычной розетки реально получаются около 2,2 кВт на валу.
3. Привод китайского производства часто врёт по мощности. На форумах приводят пример: модель «4 кВт» на деле давала около 3,6–3,7 кВт при максимальном токе 16 А. Для двигателя берут привод с запасом по току 20–30 % и ориентируются не на кВт в названии, а на номинальный ток вывода.

Саму настройку частотника под обычный станочный мотор на 50 Гц (параметры, пуск с кнопок, торможение) разбирает статья про универсальный частотник на станке. Привод для высокооборотного шпинделя фрезера на 400 Гц — отдельная тема: частотник для шпинделя ЧПУ.

Вариант 2. Конденсаторы

Конденсатор сдвигает фазу тока в одной из обмоток, и вращающееся поле получается неточно круговым. Двигатель запускается и работает, но хуже, чем от трёх фаз.

Схема. Мотор собирают треугольником. К сети 220 В подключают два вывода колодки, а третий соединяют через рабочий конденсатор с одним из них. Параллельно рабочему на время пуска подключают пусковой и отключают его после разгона кнопкой, реле времени или токовым реле. Для реверса конденсатор переключают на другой сетевой вывод.

Ёмкость. Операторы, которые делали такую схему, называют ориентир: рабочий конденсатор 4–7 мкФ на 100 Вт мощности мотора, пусковой в 2–3 раза больше рабочего. Точное значение подбирают по результату: мотор должен работать без гула и рывков, а ток в каждой обмотке при нагрузке не должен превышать номинальный (измеряют токовыми клещами; номинальный ток для схемы на 220 В указан на шильдике).

Цифры в таблице получены умножением и носят ориентировочный характер: подбор начинают с нижней границы, добавляют по 5–10 мкФ и смотрят на ток и нагрев.

Важные детали.

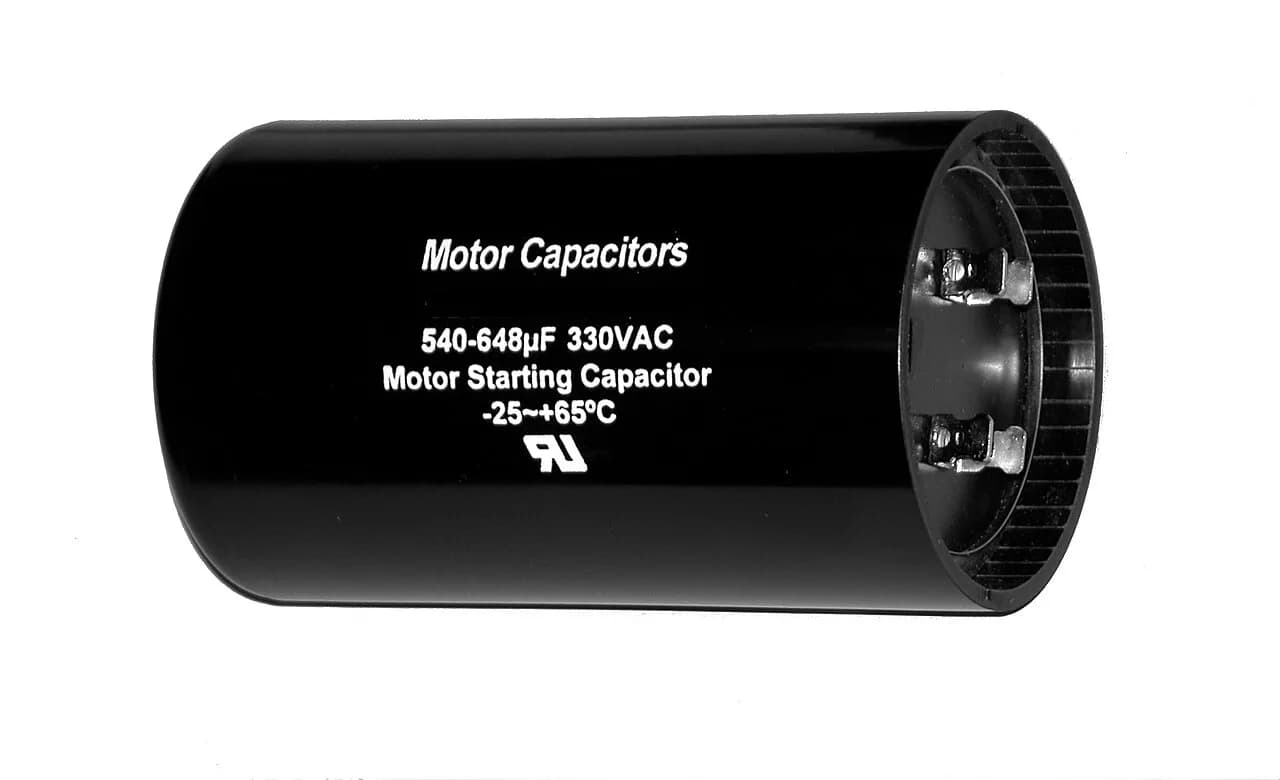

• Тип конденсатора. В работе стоят плёночные (металлополипропиленовые) на переменное напряжение не ниже 400–450 В. Напряжение на конденсаторе в схеме может превышать сетевое, поэтому «на 250 В» не годится. Электролитические неполярные конденсаторы подходят только как пусковые, на несколько секунд.
• Мощность на валу. При конденсаторной схеме остаётся порядка 60–70 % паспортной мощности (практики называют потерю до трети). Это значит, что мотор 2,2 кВт на самом деле даёт около 1,5 кВт.
• Тяжёлый пуск. Станок с тяжёлым патроном, фрезерный с редуктором или циркулярка стартуют трудно, а двигатели на 3000 об/мин особенно. Мотор гудит, ток растёт, если зависнуть дольше нескольких секунд, он перегреется.
• Нагрузка меняет оптимум. Ёмкость подбирают под определённую нагрузку. На холостом ходу мотор при «правильной» ёмкости греется, при недогрузке рабочий конденсатор приходится уменьшать.
• Безопасность. Конденсатор запасает заряд после отключения. Параллельно ему ставят разрядный резистор, а корпус закрывают крышкой.

Сравнение

Для станка, где нужна регулировка оборотов и надёжность (токарный, сверлильный, заточной), практики обычно выбирают частотник. Конденсаторы оставляют для небольших моторов (вентилятор, точило, насос) и случаев, когда мотор работает с постоянной нагрузкой.

Где проходит предел и когда нужны три фазы

Розетка 16 А и однофазный ввод в квартиру или гараж ограничивают нагрузку. Если вся нагрузка станка — двигатель до 2,2 кВт, однофазного питания хватит. Когда же на станке шпиндель 3 кВт и больше, насос, чиллер и вытяжка, считать приходится суммарно (см. электричество для станков в цехе). Если же шпиндель от 3 кВт, решение одно: трёхфазный ввод, а не конденсаторы. Так, у фрезерных станков класса 1325, например Wattsan, шпиндель 3–7,5 кВт, и по карточкам питание у них 380 В.

Если станок покупается, а не собирается из подручных деталей, спросите продавца, кто подключит его к сети. У продавцов с собственным сервисом, вроде Lasercut, пусконаладка и обучение оператора входят в поставку станков по металлу.

Подключение: что не делать

• Не заземлять корпус «на ноль». Защитный проводник PE тянут отдельно от щита, а ноль может отгореть, и тогда корпус окажется под напряжением.
• Не включать мотор звездой в сеть 220 В: он греется и не тянет.
• Не ставить обычный автомат типа B на мотор: при пуске он срабатывает, нужен тип C или D по каталогу производителя, а ток уставки выбирает электрик.
• Не подключать мотор и не переключать схему при включённом питании.
• Не соединять выход привода с мотором через контактор на ходу: контактор допустим только при остановленном приводе.
• Не питать от обычного удлинителя без заземления: сечение провода по току входа привода, для 16 А — не меньше 2,5 мм² по меди.

Проверку после сборки делают в таком порядке: проверить схему обмоток, затянуть клеммы, включить на холостом ходу, измерить ток в каждой фазе, дать поработать 10–15 минут и проверить нагрев корпуса мотора рукой или термометром (корпус не должен обжигать). Горячий корпус на холостом ходу, посторонний гул и большой разброс токов по обмоткам означают неверную схему или ёмкость.
