Сварочная маска-хамелеон: светофильтр, класс оптики и чувствительность при выборе

Что происходит с глазами без защиты

Электрическая дуга излучает ультрафиолет и инфракрасный свет. Ультрафиолет обжигает роговицу, и тогда развивается электроофтальмия, в быту её называют «зайчиками» или «песком в глазах». Симптомы приходят не сразу, а через несколько часов: резь, слезотечение, светобоязнь, обычно ночью после смены. Обычно проходит за один-два дня, но повторные ожоги накапливаются, а попадание сфокусированного излучения может дать ожог сетчатки. Достаточно и нескольких секунд взгляда на дугу без маски, даже со стороны, когда варит сосед. Для этого и существуют светофильтры, обзор есть в статье о сварочных масках.

Как устроен хамелеон

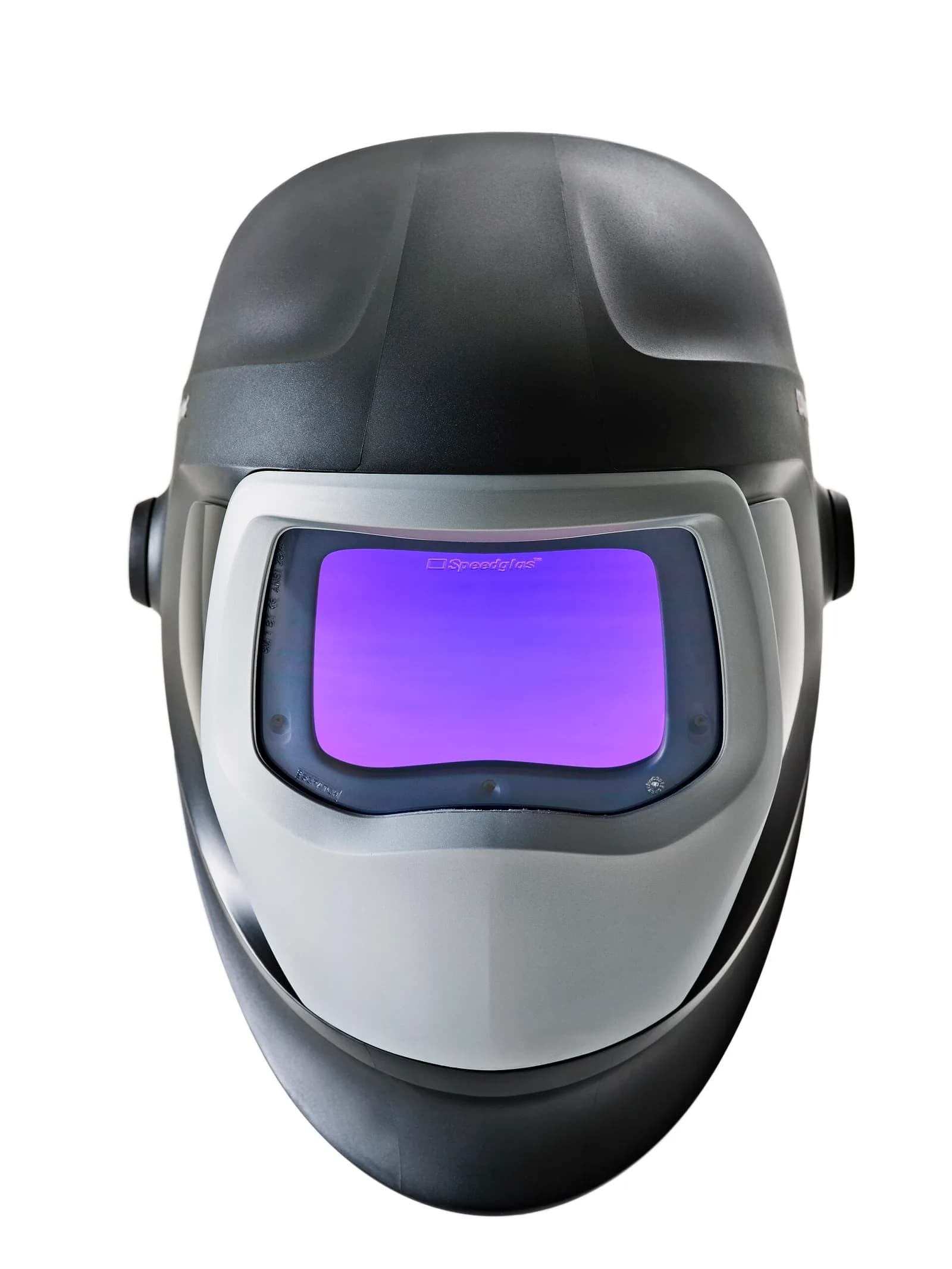

Светофильтр-хамелеон — жидкокристаллическая ячейка с датчиками дуги. В светлом состоянии она пропускает свет, как тёмное стекло класса около DIN 4, и сварщик видит заготовку. Датчики ловят вспышку дуги, и ячейка за доли миллисекунды темнеет до выбранного значения. Питание — солнечные элементы и литиевая батарейка. Инфракрасное и ультрафиолетовое излучение отсекает отдельный слой фильтра, поэтому, как отмечает обзор по сварочным маскам, защита от них сохраняется даже в светлом состоянии.

Это значит две вещи. Первая: если хамелеон не потемнел, а вы увидели вспышку, сразу прекращайте работу и проверяйте маску. Вторая: ориентируйтесь не на цвет, а на маркировку на фильтре. Подделку без нужных слоёв по цвету от нормального не отличить.

Что написано на фильтре

На корпусе или на самом стекле производители печатают набор цифр. Расшифровка:

Числа в таблице — типичные значения, по которым вы сравниваете модели, а не нормативы для вашей работы. Точные требования определяют стандарты (EN 379 для автоматических светофильтров, EN 175 для щитков) и таблица производителя на вашей маске.

Какой DIN выбирать

Темнее, чем нужно, не опасно, но плохо виден шов, а светлее нужного — риск ожога. Практическое правило: чем больше ток и чем ярче дуга, тем выше номер. Алюминий при той же силе тока светит ярче стали, MIG даёт больше излучения, чем TIG, поэтому для них берут темнее.

Это ориентиры. Сверяйтесь с таблицей рекомендаций, которую производитель печатает на маске или в паспорте: у разных стандартов (EN 169, ANSI Z49.1) значения отличаются на пункт-два.

Класс оптики и усталость

Класс 1/1/1/1 — самый высокий. Всё, что ниже, сказывается на сварщике через час-два: глаза напрягаются, чтобы «выровнять» картинку. Если смотрите на гладкую линию через маску и она слегка «плывёт» при повороте головы, значит, у стекла класс хуже заявленного. При выборе положите на стол линейку, поднесите маску и посмотрите на линейку под углом: деления не должны искажаться.

Отдельный критерий — размер окна. Для TIG и работы в тесных положениях удобнее крупное окно, для MMA хватает стандартного.

Маска для TIG: почему стекло не темнеет

На низких токах дуга TIG слабая, а у части датчиков порог срабатывания выше. Типичная ситуация у тех, кто варит тонкую нержавейку на токах 5–20 А: ячейка не реагирует или мигает. В таком случае проверяют следующее.

1. Регулировка чувствительности ставится на максимум, а в дешёвых масках её нет вовсе.
2. Датчиков несколько (обычно два-четыре): если закрыть один рукой, маска не должна «слепнуть».
3. Режим постоянного затемнения (на части моделей) убирает проблему мигания: стекло остаётся тёмным, а поджиг делают, не поднимая маску.
4. Светлое состояние не светлее DIN 4: на яркой лампе над столом слабая дуга ловится хуже.

Параметры самого процесса и работа на тонкой нержавейке разобраны в статье TIG нержавейки: поддув, побежалость, режимы.

Проверка маски до покупки и в работе

Уход и срок службы

Защитное стекло перед фильтром считается расходником: брызги и царапины рассеивают свет, и шов становится хуже виден при регулярной работе довольно быстро. Меняйте его, не дожидаясь, пока придётся щуриться. Сам фильтр протирайте мягкой тканью без растворителей и храните маску в чехле, вдали от жара. Если у модели есть замена батарейки, проверяйте её перед длинной сменой: при слабом заряде затемнение запаздывает. Трещины корпуса и сломанное оголовье становятся поводом заменить маску, а не клеить её: корпус держит брызги и искры.

Что маска не закрывает

Маска защищает лицо и глаза от излучения, брызг и частиц. Она не фильтрует воздух. Дым сварки нержавейки содержит соединения хрома, часть из них в шестивалентной форме, которая связана с повышенным риском рака лёгких (обзор по шестивалентному хрому), а оцинкованная сталь выделяет оксид цинка, вызывающий металлическую лихорадку: симптомы похожи на грипп и появляются через несколько часов (обзор). Для дыма нужны вытяжка и респиратор; подробности — в статье про вытяжку и пожарную безопасность.

При лазерной сварке всё иначе: обычные светофильтры для дуги там не подходят, нужны очки на длину волны лазера. Об этом — в статье Безопасность при ручной лазерной сварке.
