Безопасность при ручной лазерной сварке: класс опасности, очки и вытяжка

Чем опасна лазерная сварка

У ручной лазерной сварки три источника вреда, и они работают независимо друг от друга. Первый — излучение. Второй — дым и аэрозоли от расплава. Третий — ожоги и пожар: луч на 1500–3000 Вт поджигает ветошь, краску и пластик рядом с деталью, а разлетающиеся брызги металла жгут одежду.

Граница класса взята из справочного описания класса 4 в OSHA Technical Manual: лазеры непрерывного действия от 500 мВт опасны при любом наблюдении, прямом или рассеянном, и создают пожарную и кожную опасность. Ручной аппарат на 1500 Вт превышает эту границу в 3000 раз, на 3000 Вт в 6000.

Теперь о том, почему сварка тяжелее резки в закрытом станке. Резчик закрывает крышку, и луч остаётся внутри корпуса. Сварщик держит выходное окно пистолета в руке, а луч уходит туда, куда направлен пистолет, и попадает на блестящий металл. Нержавейка, алюминий и медь отражают значительную долю излучения, и зеркальный блик с полированного листа уходит на несколько метров по прямой. В описании класса 4 на этот счёт сказано прямо: опасность распространяется и на непрямые отражения, в том числе от внешне матовых поверхностей. Поэтому «я смотрю не на луч, а на шов» защитой не считается.

Что излучение делает с глазом

Волоконный лазер с длиной волны 1070–1080 нм глаз не видит, и рефлекс закрыть веки не срабатывает. Излучение этой области проходит роговицу и хрусталик и собирается на сетчатке. Пятно размером порядка десятых долей миллиметра при мощности в киловатты даёт на металле плотность мощности около мегаватта на квадратный сантиметр: для пятна 0,2 мм и 1500 Вт расчёт даёт около 4,8 МВт/см². Рассеянное отражение слабее прямого луча на порядки, но при таких мощностях остаётся опасным, а боли при попадании на сетчатку нет, поэтому о повреждении узнают по пятну в поле зрения, которое потом не проходит.

С кожей проще: ожог возникает как от сильного нагрева, поэтому рабочая одежда у лазерщика огнестойкая и закрывает запястья, шею и лицо.

Очки: что написано в маркировке и сколько нужно

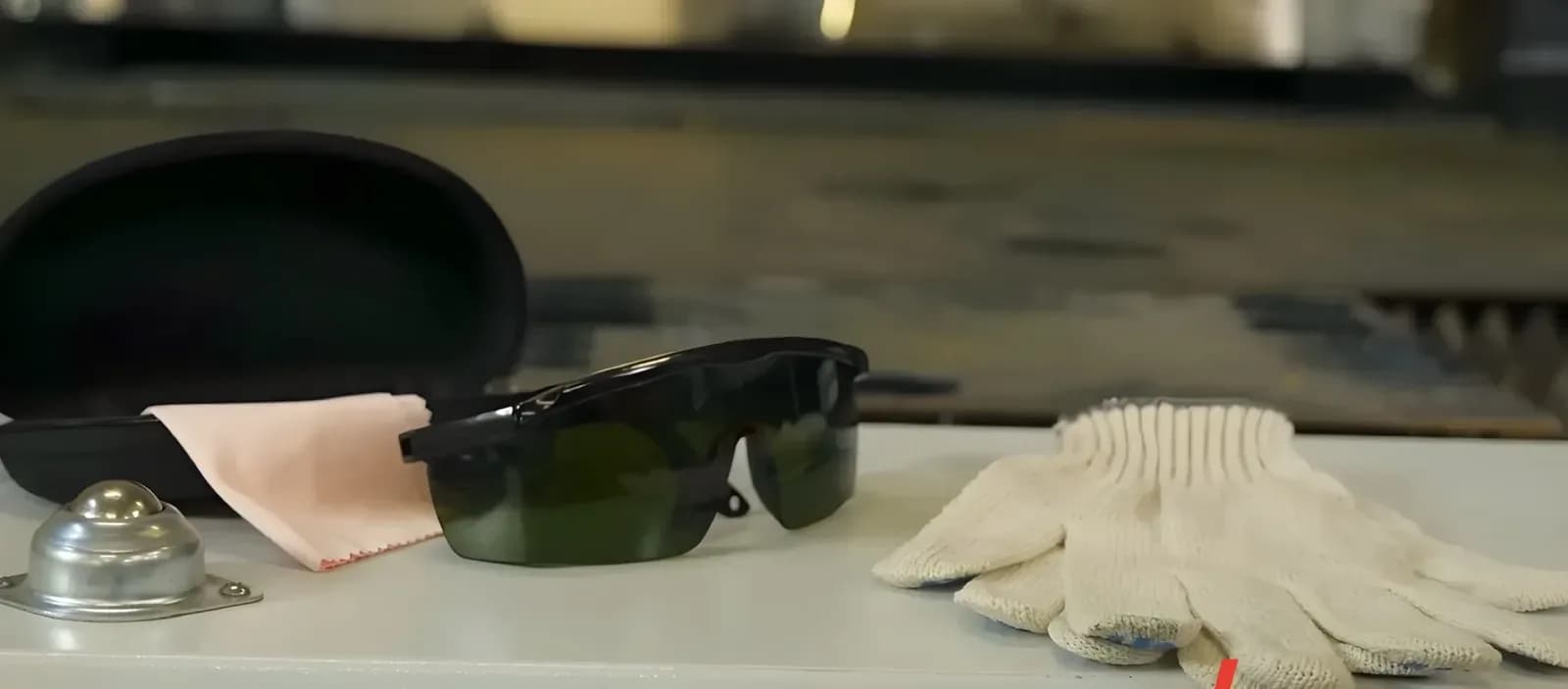

Очки для защиты от лазерного излучения в России стандартизованы ГОСТ EN 207-2021. На оправе или стёклах указывают диапазон длин волн, режим излучения и степень защиты. Для непрерывного ручного аппарата ищите в маркировке длину волны, в которую попадает 1064–1080 нм, и букву D (непрерывное излучение). Цвет стекла о защите ничего не говорит, и это главная ошибка при покупке: очки на 450 нм от диодного гравера и сварочный светофильтр дуги волоконный лазер не останавливают.

Сколько защиты нужно, показывает оптическая плотность (OD). Очки с OD 3 ослабляют излучение в указанном диапазоне в 1000 раз, с OD 6 в миллион. В OSHA Technical Manual приведён пример для Nd на 1064 нм мощностью 100 Вт: для прямого луча нужна плотность от 4,7 до 5,2 в зависимости от времени облучения. Плотность растёт на единицу с каждым десятикратным ростом мощности, поэтому для ручных аппаратов получается так:

Таблица — ориентир, расчёт по примеру OSHA в предположении той же геометрии пучка. Он показывает порядок величины, а не заменяет подбор очков. Работать с диффузным отражением можно и в очках с меньшей плотностью, но границу безопасного расстояния (номинальное расстояние глазной опасности) считает специалист по лазерной безопасности по паспорту аппарата, а не оператор по таблице из статьи.

Дым: что в нём и откуда вред

Вредность лазерной сварки для здоровья определяется свариваемым металлом, а не источником тепла. Расплав испаряется, пар конденсируется в мелкие частицы, и оператор вдыхает их у самой ванны. Исследования подтверждают это не на ручных аппаратах, а на гибридной лазерно-дуговой сварке: в работе по нержавейке X5CrNi18-10 (аналог AISI 304) с проволокой 308L-Si и аргоном состав дыма оказался таким: около 60 % железа, около 20 % хрома, 8–10 % никеля, около 8 % марганца. Хром присутствовал, в том числе в шестивалентной форме, а частицы мельче 3 мкм составили 6,35 % объёма, мельче 10 мкм около 20 %. Это не данные по ручной лазерной сварке, но состав определяет металл, и основу даёт та же нержавейка с той же проволокой.

Сварочные аэрозоли в целом Международное агентство по изучению рака (IARC) отнесло к группе 1, то есть к доказанным канцерогенам для человека. Обзор в журнале IJERPH связывает их с металлической лихорадкой, хроническим бронхитом, профессиональной астмой, ХОБЛ, фиброзом лёгких и раком лёгкого. Шестивалентный хром и никель в нём названы канцерогенами группы 1, марганец связывают с профессиональной астмой, а ультрадисперсные частицы размером 0,01–1 мкм оседают в мелких бронхах и альвеолах.

Первая строка таблицы подтверждена исследованием выше, остальные строки — общая практика металлообработки по обзору IJERPH и свойствам металлов. Как сварка оцинковки и алюминия отличается по технологии, написано в статье про сварку алюминия, нержавейки, меди и оцинковки.

Вытяжка

Открытое окно и бытовой вентилятор разбавляют воздух, но дым у лица оператора не убирают. Нужен местный отсос с воронкой, которую держат у зоны сварки на расстоянии нескольких диаметров воронки, либо вытяжка на пистолете. Дальше действуют те же правила, что для станка резки: вентилятор в конце воздуховода, короткие прямые участки, герметичные стыки, приток воздуха, чтобы вытяжке было откуда брать воздух. Расчёт производительности и потерь в трубе разобран в статье про вытяжку и фильтрацию, общие требования, ГОСТ и очки для резки — в статье про вытяжку и безопасность при лазерной резке.

Фильтры при сварке нержавейки забиваются быстрее, чем при резке фанеры, а проверять надо по падению потока, а не по сроку из паспорта. Респиратор нужен при зачистке и шлифовке кромок до сварки: пыль нержавейки и алюминия вреднее, чем кажется, и вытяжка у сопла её не берёт.

Участок и конструкция пистолета

Лазерный участок устроен как зона с контролируемым доступом. По OSHA Technical Manual для класса 4 нужны знаки опасности, допуск только обученных сотрудников, экраны, закрывающие окна и проёмы, а на съёмных панелях блокировки, срабатывающие при открывании. Там же описана роль ответственного за лазерную безопасность: он подтверждает класс аппарата, определяет опасную зону и подбирает очки. В России классификацию лазерных изделий задаёт ГОСТ IEC 60825-1-2023, а общие требования безопасности при эксплуатации — ГОСТ 31581-2012.

Для участка с ручным аппаратом это означает следующее:

• ограждение из непрозрачного материала высотой выше уровня глаз, сварка внутри ограждения, а не у открытой стены цеха;
• блокировка двери, которая выключает источник;
• детали и приспособления в зоне с матовой, а не полированной поверхностью, чтобы блики не уходили за пределы участка;
• знак лазерной опасности на двери и на корпусе аппарата;
• журнал инструктажа и паспорт аппарата рядом;
• огнетушитель и негорючий пол или экраны под деталью.

Часть защиты встроена в сам пистолет. В описании ручной системы IPG LightWELD перечислены: датчик касания сопла (луч включается, только когда сопло касается детали), остановка при отсутствии факела плазмы, двухступенчатый пуск (сначала разрешение, потом излучение), ключ запуска, аварийная кнопка и контур блокировки двери. Такой набор называют образцом: что есть именно в вашей модели, смотрите в паспорте.

Из того, что встречается у моделей разных производителей, у ручных аппаратов Wattsan серии G2 в описании системы управления указаны выключатели и аварийная остановка на панели, а о прохождении испытаний в лаборатории CNAS (в том числе по безопасности) производитель сообщает отдельно. Датчики касания, контуры блокировки двери и очки в описании модели не расписаны, поэтому их наличие и класс уточняют в паспорте и в комплектации до покупки.

Первое включение лучше провести вместе с инженером, который делает пусконаладку: он проверит датчик касания, блокировку двери и вытяжку по паспорту, а не по памяти, и покажет оператору безопасный режим. Заранее спросите продавца, входит ли такой инструктаж в пусконаладку и кто его проводит.
