Станки лазерной резки металла с ЧПУ предназначены в первую очередь для работы с листовыми металлами. Этому оборудованию под силу вырезать любую плоскую фигуру, будь то простейшее прямоугольное полотно для входной двери или ажурное, как кружево, декоративный забор.

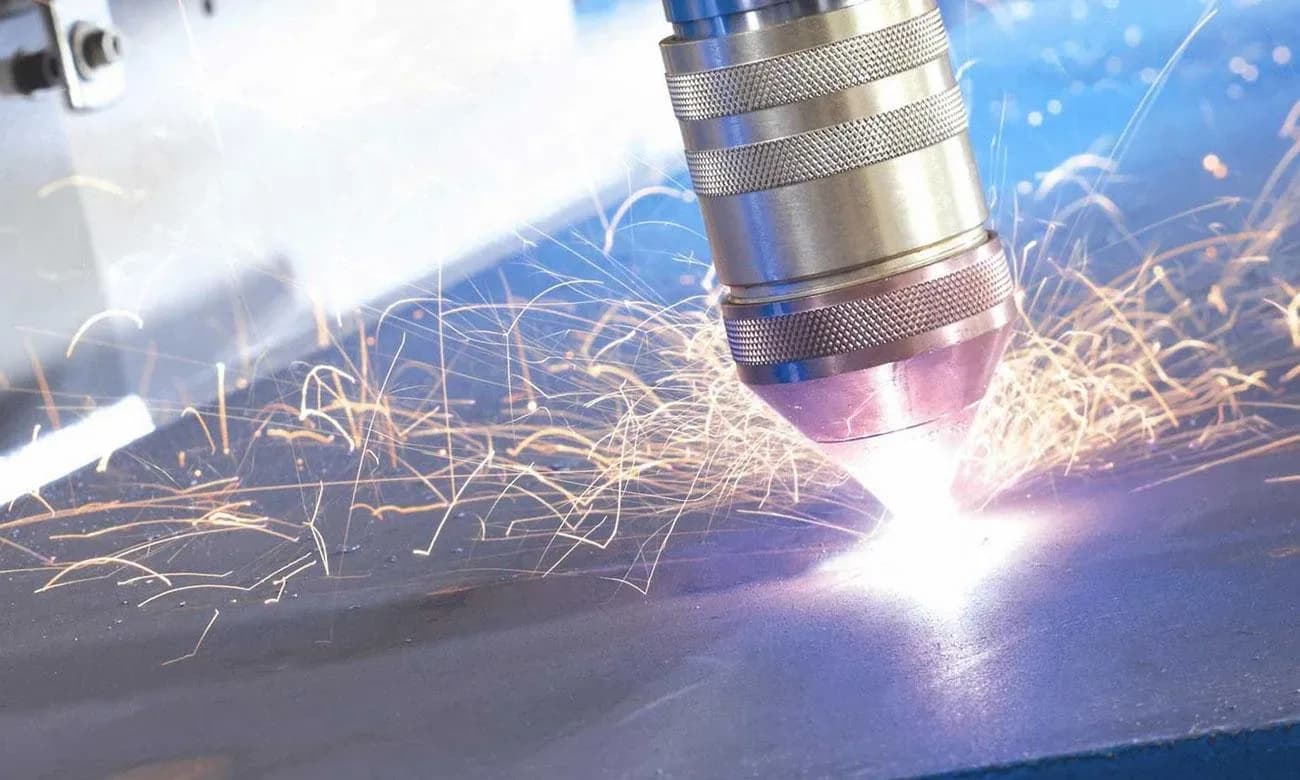

  i.jpgЛазерный станок позволяет вырезать изящные узоры высокой сложности на листе металла

Самым важным этапом всего процесса является создание кроя: все элементы резки необходимо разместить на листе максимально плотно друг другу, чтобы минимизировать процент отходов. Подготовить раскрой можно в большинстве графических редакторов или программ для моделирования, однако, наиболее удобными для этих целей считаются:

Type Edit – компонент программного пакета TYPE 3. Заслуженно лидирует в списке ПО для работы с лазерными станками по металлу. Достоинства:

  • простота в изучении и управлении;
  • множество инструментов для проектирования плоских форм;
  • рассчитывает продолжительность всего цикла резки;
  • функция оптимального авторазмещения заготовок на листе;
  • функция симуляции процесса резки с целью проверить созданный крой на предмет брака;
  • встроенная библиотека символов и шрифтов;
  • создает управляющую программу для оборудования лазерной резки.

CncKad – широко распространенный программный модуль для создания раскроя листа. Приверженцев привлекает широкие возможности программы:

  • опция автораскладки заготовок;
  • поддержка взаимосвязи между черчением и обработкой (при изменении одного размера, автоматически подстраиваются все остальные размеры заготовки);
  • широкий набор инструментов для создания и коррекции заготовок;
  • понимает форматы программ Pro/ENGINEER, SolidWorks, Autodesk;
  • режим имитации реза позволяет выявить возможный брак на этапе предпросмотра;
  • создает отчет по раскрою с полным перечнем всех элементов кроя;
  • позволяет настраивать программу-постпроцессор станка;
  • может работать с оборудованием напрямую.

стс.jpgПодготовка плана раскроя в программе CncKad

PractiCAM – еще одна удобная для работы с двухмерными эскизами программа:

  • преобразует растровые изображения в векторные и наоборот;
  • обширная библиотека включает более 1600 плоских деталей;
  • совместимость с большим количеством моделей лазерных станков;
  • в процесс работы производит оценочную стоимость всех затрат на изготовление заготовок (энерго-, время- и трудозатраты, стоимость материалов и проч.);
  • функция автораскладки с совмещенным резом.

практиккам.jpgPractiCAM - план раскроя с совмещенным резом

Подготовить план раскроя можно также в таких известных редакторах и программах, как Corel Draw, SolidWorks, AutoCAD, ArtCAM, Adobe Illustrator и т.п. Следует учитывать, что при преобразовании трехмерной развертки в плоскую возможно некорректное отображение кроя, например, незамкнутые контуры, наслоение и дублирование линий.
