Что докупить к первому фрезеру и токарному станку: тиски, цанги, державки, прижимы

С чего начать

Практики, которые недавно купили первый станок, описывают одну и ту же картину. Сначала покупают много лишнего: комплект прижимов, из которого пользуются двумя, делительную головку (поворотный стол оказывался полезнее), красивые наборы. Затем выясняется, что нужно: тиски, параллельки, несколько фрез и средства измерения. Ниже расклад по этому опыту. Цен в рублях нет: они меняются, смотрите у продавцов.

К фрезерному станку

Тиски. Это единственное место, где экономить нельзя. Комплектные «подарочные» тиски иногда поднимают подвижную губку, если её не закрепить установочными винтами. Выбирайте тиски по ширине губок под ваш стол и ход, заранее прикиньте размер деталей. Проверьте, что губки параллельны и не уходят вверх при затяжке.

Параллельки. Их можно сделать, но купленный набор в ящике стоит недорого и сделан точно. Параллельки поднимают заготовку над губками так, чтобы фреза не задевала тиски.

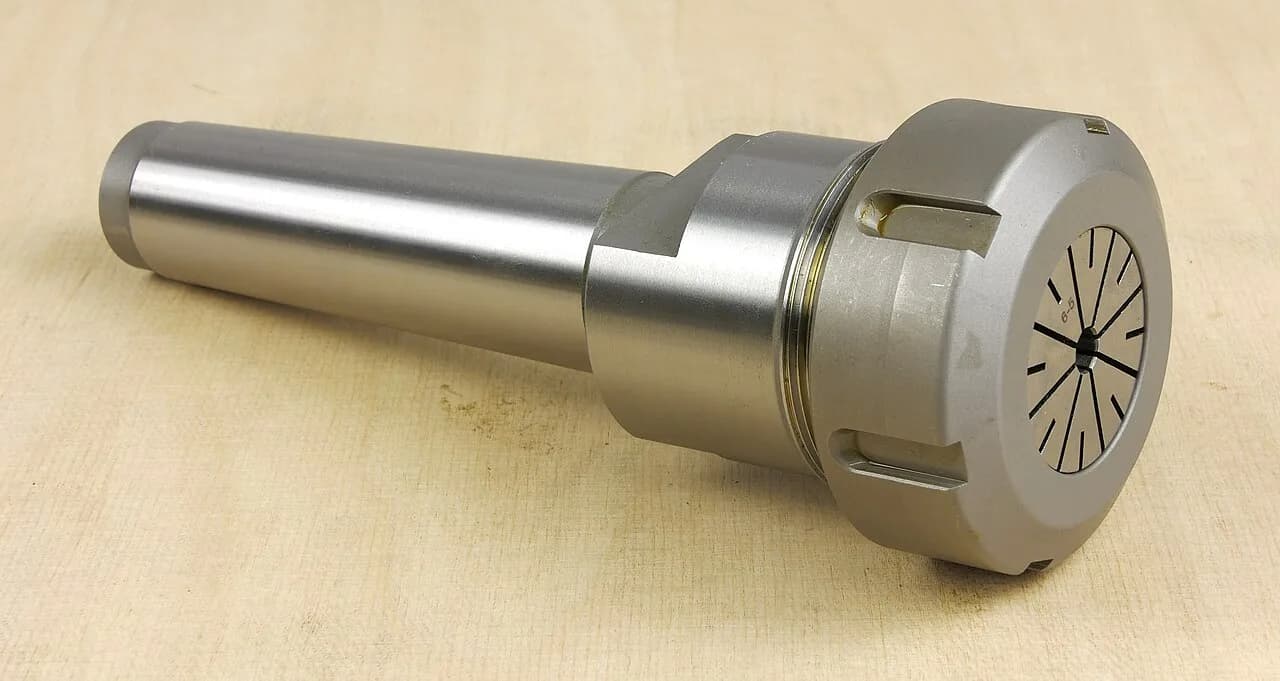

Цанговый патрон ER и цанги. ER — стандартная серия цанг (ISO 15488, она же DIN 6499). Размеры серии: ER16 зажимает 1–10 мм, ER20 до 13 мм, ER25 до 16 мм, ER32 2–20 мм. Каждая цанга закрывает диапазон около 1 мм, поэтому под свои хвостовики 4, 6, 8, 10, 12 мм берут отдельные цанги. Совместимость с конусом шпинделя проверьте по паспорту станка: у разных станков конусы разные (Морзе, NT, BT, R8). Чистите цанги и гайку, а перед затяжкой убедитесь, что хвостовик вставлен на всю глубину зажима.

Фрезы. Начните с нескольких: концевые Ø4, 6 и 8 мм и торцевая фреза Ø40 мм с пластинами. Остальное докупают, когда появляются конкретные задачи (канавки, пазы, радиусы).

Индикатор и кромкоискатель. Индикатор с ценой деления 0,01 мм на магнитной стойке нужен для выверки тисков и заготовок и для проверки биения. На него не нужно много денег, но без него точность не получить.

К токарному станку

Здесь коротко: сначала решите, будете ли вы работать пластинами или быстрорезом. Для первых работ дешевле быстрорез, потом переходят на державки под пластины. Подробный выбор пластин и державок разобран в статье про пластины и державки.

Практики, которые советуют начинающим, называют такой минимум:

1. Проходная правая державка под пластину CCMT (ромб 80°, задний угол 7°, крепление центральным винтом). Одной упаковки пластин хватает на наружную и внутреннюю обработку, торцы и подрезку.
2. Расточная державка под такие же пластины, при этом диаметр хвостовика подбирается по станку. Огромные расточные державки на малом станке ограничивают минимальный диаметр отверстия.
3. Левая проходная державка: она нужна, чтобы подлезать к торцу детали при поджатой центром задней бабке. Две-три проходные державки закрывают большинство задач.
4. Отрезной резец под двусторонние пластины типа MGMN: они бывают разной ширины, и канавку нужной ширины можно сделать за один заход.

Ориентиры по пластинам: CCGT с полированной поверхностью для цветных металлов, DCMT 11T304 или 11T308 для чистовой обработки, CNMG 120408 как «стандарт» для средних станков. Китайские партии пластин различаются: стойкость может быть на 20–50% ниже, поэтому считайте цену простоя станка, а не цену упаковки.

Дополнительно пригодятся вращающийся центр, четырёхкулачковый патрон с независимыми кулачками и патрон в заднюю бабку. Высоту резцедержателя на китайском станке нужно проверить заранее: стандартные державки 12 и 16 мм бывают на фактической высоте, не совпадающей с паспортной (подробности в статье про приёмку китайского токарного).

Таблица: купить сразу, позже, не покупать

Почему сверлильный не заменит фрезерный

Идея «поставить крестовой стол на сверлильный станок» привлекательна из-за цены, но не работает. Патрон сверлильного станка держит хвостовик конусом Морзе и трением, а у фрезы осевой зажим не предусмотрен: при боковой нагрузке она может сдвинуться или вылезти, особенно при подъёме. Подшипники шпинделя сверлильного рассчитаны на осевую нагрузку от сверла, а не на боковую от фрезы. Результат: биение, вибрация, быстрый износ шпинделя. Фрезерованием на сверлильном станке занимаются, но как крайняя мера, на малых нагрузках и пластике.

Сверление на фрезерном проще: он выдерживает и осевую, и боковую нагрузку, а подача по вертикали точнее. Если задачи ограничены отверстиями, сверлильный станок нужнее.

Как не потратить лишнее

Перед покупкой запишите, что вы собираетесь сделать в первые три месяца, и купите оснастку только под эти задачи. Остальное придёт, когда станет понятно, чего не хватает. Перед тем как заказывать «набор», выясните состав: что в нём сделано под ваш размер державки и конус шпинделя. Пользователи сообщают, что в наборах разных размеров и под разные резцедержки часть позиций не подходит к станку.

Когда ручного фрезера мало

Ручной станок упирается в серию и сложные контуры. Когда нужно резать листы, делать панно, фасады или вывески, смотрят на фрезерные станки с ЧПУ. Для небольших изделий хватает настольных и малых моделей с полем до 600×900 мм: у моделей Wattsan Mini 0404 и 0609 цельнолитая чугунная станина и шпиндель 1,5 кВт с водяным охлаждением, у Rabbit SF-6090 станина тоже литая чугунная. Оснастка для ручного станка (тиски, цанги ER, фрезы) частично переходит на ЧПУ. Другие классы и модели смотрите в разделе станки с ЧПУ.
