Как перевести картинку или PDF в DXF для лазерной резки

Растр и вектор: что понимает станок

Фотография, скан или картинка из интернета представляют собой растр, то есть сетку цветных пикселей. У растра нет линий, по которым мог бы пройти луч. Его станок умеет только гравировать построчно, как принтер печатает страницу.

Для резки нужен вектор: набор линий, дуг и кривых с координатами. По нему головка проходит контур за один проход. DXF как раз хранит такие линии, поэтому программы раскроя и управления лазером принимают его без вопросов.

Векторный PDF от скана отличить легко: увеличьте масштаб до 800 %. Векторные линии остаются тонкими и резкими, а у скана появляются пиксельные ступеньки и серый шум.

Какая программа подойдёт

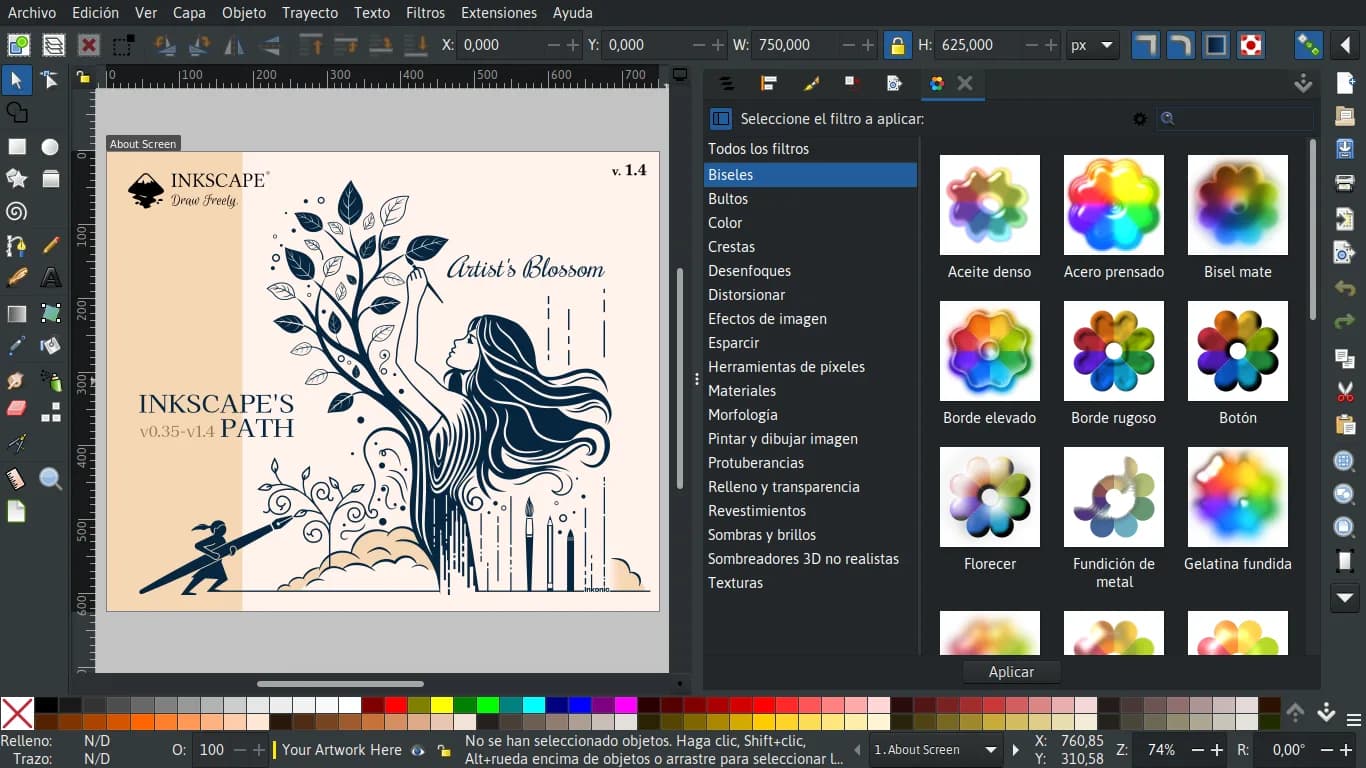

Работать будем в Inkscape — бесплатном векторном редакторе с открытым кодом для Windows, macOS и Linux. Актуальная версия на октябрь 2026 года — 1.4.4. Он умеет векторизовать растр, импортирует PDF и сохраняет DXF двух версий: R12 и R14.

Похожие инструменты есть и в платных программах. В LightBurn, с которым работают многие владельцы лазерных станков, векторизация называется Trace Image, и результат можно сразу отправить на резку. В CorelDRAW и Adobe Illustrator есть свои трассировщики. AutoCAD с версии 2017 импортирует векторные PDF командой PDFIMPORT. Принцип везде одинаковый, поэтому шаги ниже легко перенести на другую программу.

Подготовка картинки

Качество векторизации на девять десятых определяется исходником. Перед тем как открывать Inkscape, подготовьте картинку в любом графическом редакторе:

• Разрешение. Хотя бы 1000 пикселей по длинной стороне, для мелкой детали больше. Иконка 200×200 пикселей даст угловатые кривые.
• Контраст. Нужно чёрное изображение на белом фоне без теней и градиентов. Фотографию эскиза обрежьте, выровняйте перспективу и поднимите контраст.
• Без сжатия. У сильно сжатого JPG вокруг линий появляется грязь, которую трассировщик тоже обведёт. Если есть PNG, берите его.
• Только нужное. Сотрите фон, подписи, тени и рамки, которые резать не надо.

Векторизация картинки в Inkscape

Импорт PDF

Векторный PDF Inkscape открывает напрямую: «Файл → Открыть», выберите PDF и нужную страницу. В диалоге импорта есть два варианта: внутренний импорт и импорт через Poppler/Cairo. Если линии пришли разбитыми или шрифты заменились, попробуйте второй.

Что проверить после импорта:

1. Масштаб. PDF хранит размеры в пунктах, 1 пункт равен 1/72 дюйма. Если чертёж в PDF сохранили в масштабе 1, размеры совпадут. Если он был распечатан в масштабе 1 или «по размеру листа», измерьте известный размер и отмасштабируйте всё целиком.
2. Группы. Импортированный PDF приходит вложенными группами. Разгруппируйте всё (Ctrl+Shift+G несколько раз), чтобы можно было удалить лишнее.
3. Лишние элементы. Удалите рамку, основную надпись, размерные линии, штриховку и осевые. Оставьте только контуры реза.
4. Двойные линии. Толстая линия в PDF иногда оказывается двумя параллельными контурами. Лазер пройдёт по обоим, поэтому оставьте один.

Экспорт в DXF

Галочку ROBO-Master оставьте выключенной. Такие сплайны читают только плоттеры ROBO-Master и программы Autodesk, а сам Inkscape и большинство программ раскроя их не поймут.

Что ещё требуется от DXF перед резкой (замкнутые контуры, отсутствие наложений и дублей, минимальные размеры перемычек), разобрано в статье о требованиях к DXF.

Типичные проблемы

Контур рваный, буквы с зазубринами. Исходник слишком маленький или пережатый. Найдите картинку крупнее или перерисуйте простые элементы вручную.

Вокруг каждой линии получился двойной контур. Трассировщик обвёл линию с двух сторон. Для резки по линии используйте режим центральной линии или удалите один из контуров.

Внутренности букв выпали. Буквы О, А, Р, В при резке теряют середину. Для трафарета нужны перемычки, для накладных букв середину режут отдельной деталью или гравируют.

Размер поехал после открытия в программе станка. DXF сохранён в пикселях или дюймах. Повторите экспорт с базовой единицей mm.
