Кратко
Пульт DSP читает не любую флешку: старые модели 0501 работают с накопителями до 1 ГБ и файловой системой FAT16, новые RichAuto и NK105 справляются с 2–4 ГБ в FAT32. Перед любой прошивкой и форматированием сохраните настройки (импульсы на миллиметр, размеры стола, направление дома, полярность датчиков) в файл на компьютере, во внутреннюю память пульта и на флешку. Прошивку берите строго под свою модель и ревизию: файл от похожего пульта чаще всего превращает его в «кирпич».
- Пульты RZNC 0501 (D5416), RichAuto A11 и A18, Weihong NK105 принимают программу с флешки, но к накопителю строги: чем старее модель, тем меньше объём и проще файловая система.
- Копия настроек делается до первой прошивки, а не после неприятности. Без неё восстановление после сброса занимает день или несколько.
- Прошивка у этих пультов состоит из нескольких файлов, и версия должна совпасть с ревизией платы. Чужой файл часто убивает загрузчик.
- Если пульт молчит, сначала проверяют питание 24 В, светодиод 5 В на коммутационной плате и разъёмы, а не прошивку.
- Новый пульт на старую коммутационную плату ставить нельзя, меняют комплектом.
Какой пульт стоит на вашем станке
Автономный пульт на фрезере выглядит как коробка с экраном и кнопками, в которую вставляют флешку. Внутри нет Windows: программа управления прошита в контроллере на сигнальном процессоре, поэтому такие устройства и называют DSP-пультами. Среди практиков, которые сами чинят китайские фрезеры, чаще всего встречаются три семейства.
| Семейство | Типичные модели | Как узнать |
|---|---|---|
| RZNC | 0501, D5416, 0509 | надпись RZNC или HKNC-0501 на корпусе, отдельная коммутационная плата |
| RichAuto | A11, A11E, A18, B57 | логотип RichAuto, на новых вариантах цветная окантовка кнопок |
| Weihong | NK105 G2, NK105 G3 | логотип Weihong, меню System Upkeeper |
Модель и ревизию читают на наклейке и в сервисном меню пульта. Ревизия важна: у серии 0501 известны как минимум две несовместимые версии платы, и прошивка от одной на другой не запустится. Эту информацию стоит записать сразу, пока станок работает, вместе с фотографией шильдика.
Если смотреть на фрезеры Wattsan, то в характеристиках моделей A1 и M1 указаны варианты с контроллерами NcStudio и RichAuto. Поэтому перед покупкой полезно уточнить, какой именно вариант стоит в комплектации, и сразу попросить файл с настройками станка. Про NcStudio, которому нужен отдельный компьютер, написано в статье про плату и драйвер NC Studio.
Копия настроек: что и куда сохранять
В памяти пульта лежит то, что настраивали при пусконаладке: эквивалент импульса (импульсы на миллиметр), размер стола, направление поиска дома по осям, полярность датчиков, ускорения, параметры шпинделя. После форматирования или неудачной прошивки они возвращаются к заводским значениям, и станок может поехать не в ту сторону. Операторы, которые с этим сталкивались, советуют хранить копию в трёх местах.
- Файл на компьютере. На серии 0501 и RichAuto файл называется
data.bak. Его создаёт хост-программа через пункт «Операции, сохранить конфигурацию» (названия пунктов зависят от версии утилиты). Утилите связи нужна 32-разрядная Windows, на 64-разрядной драйвер пульта обычно не ставится. Выход, который называют практики, это старый ноутбук с Windows 7 или виртуальная машина. - Внутренняя память пульта. Копия, сохранённая в самом пульте, по свидетельству операторов, переживает и прошивку, и сброс до заводских настроек. Удалить её можно только перезаписью.
- Флешка. Дубль на случай, если пульт придётся менять: на новый его можно загрузить с носителя.
На NK105 перед прошивкой рекомендуют записать вручную три значения: эквивалент импульса, размер стола и направление осей. Для этого достаточно сфотографировать экраны меню.

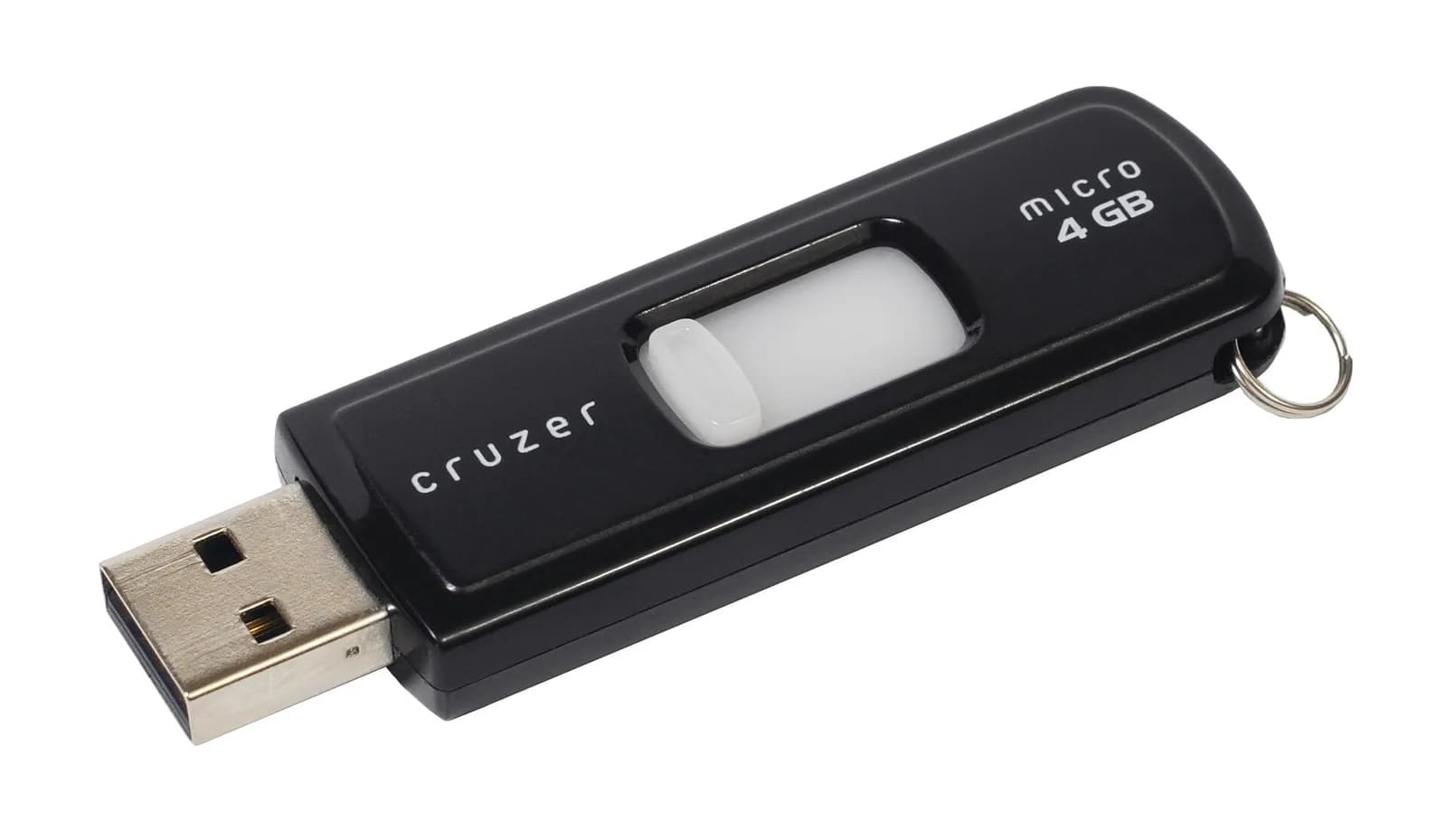

Флешка: объём, файловая система, имена
Из всех жалоб на пульты DSP больше всего приходится на «не видит флешку» и «зависает при чтении». Закономерности, повторяющиеся у разных операторов, такие.
| Параметр | Старые пульты (0501, ранние A11) | Новые пульты (A11E, A18, NK105 G2/G3) |
|---|---|---|
| Объём | до 1 ГБ | 2–4 ГБ, иногда больше |
| Файловая система | FAT16 | FAT32 |
| Имена файлов | короткие, латиницей, без папок | латиницей, лучше короткие |
| Особенности | нужна совместимость с USB 1.1 | exFAT приводит к зависаниям, формат FAT32 |
FAT16 технически ограничена объёмом 2–4 ГБ, а старые пульты читают ещё меньше, поэтому в ход идут флешки «из прошлого десятилетия» на 512 МБ и 1 ГБ. Операторы советуют и другой обходной путь: карту microSD или SD в самом простом переходнике один к одному. Универсальные картридеры с несколькими слотами пульты, как правило, не принимают.
На конкретных моделях накопились частные наблюдения, которые подтверждены не всеми:
- на NK105 помогало форматирование в FAT32 вместо exFAT: exFAT читался быстрее, но пульт зависал;
- на пульте 0501 один из операторов вставлял флешку до включения питания, потому что после старта пульт её не замечал;
- у части пользователей флешки с контроллерами Silicon Motion и ChipsBank работали, а с контроллером Phison нет, но другие операторы с этим спорят: одна и та же модель у одних читается, у других нет.
Практическое правило проще любой таблицы: берите самую маленькую и самую старую флешку, какая есть, форматируйте в FAT или FAT32 с обычным размером кластера, файлы называйте латиницей без пробелов. Если с этим пульт не справился, значит, дело не в накопителе.
Большие программы с десятками тысяч строк не запускают прямо с флешки. Копируют во внутреннюю память пульта и стартуют оттуда: так советуют практики и, по их словам, изготовитель NK105. На NK105 к тому же были сообщения, что при чтении флешки во время быстрого холостого перемещения ось может остановиться, а ноль уйти. Случай редкий и не воспроизводится на заказ, но проверять носитель во время движения не стоит.
Порядок прошивки
Обновлять прошивку без причины не нужно: у практиков есть истории, где простое обновление убивало рабочий пульт. Поводы для прошивки такие: производитель станка прислал файл для исправления конкретной ошибки, пульт заменили на модель другой серии, после сбоя пульт перестал загружаться.
Прошивка пульта 0501 / D5416
- 01
Сохраните настройки
тремя способами из предыдущего раздела.
- 02
Проверьте ревизию.
Файлы прошивки должны соответствовать ревизии платы пульта. Вариантов 0501 несколько, и файл от похожего пульта вместо «обновления» стирает загрузчик.
- 03
Подготовьте флешку.
Объём до 1 ГБ, FAT или FAT32, три файла: init, normal и файл меню с надписями. Без файла меню пульт не знает, что выводить на экран.
- 04
Прошивайте в порядке init, потом normal, потом меню.
Вход в режим обновления у разных ревизий отличается: чаще всего зажимают OK или жёлтую и зелёную кнопки при подаче питания и держат 5–7 секунд.
- 05
Дождитесь окончания и перезагрузите пульт.
Затем загрузите data.bak и сверьте значения с фотографиями экранов.
Прошивка NK105 устроена иначе: это набор папок (в описаниях практиков встречаются eng, chn, Config, font) и файл настроек. Штатный путь идёт через меню System Upkeeper, аварийный через System Mirror Update. Флешка в FAT32. Перед обновлением записывают эквивалент импульса, размер стола и направление осей.
Что делать, если пульт завис или превратился в «кирпич»
Идти нужно от самого простого к самому редкому.
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Пульт молчит, экран тёмный | пропало питание 24 В, окислены клеммы, оборван провод под изоляцией | измерить 24 В на клеммах, посмотреть светодиод 5 В на коммутационной плате, пошевелить провода |
| Зависает на заставке после прошивки | файл не от той ревизии или не дошёл один из файлов | войти в аварийный режим (удержание кнопок при подаче питания), залить правильную пару init и normal |
| Пульт не видит флешку | объём, файловая система, имя тома | другая флешка, FAT, переформатировать |
| Пульт зависает при чтении файла | exFAT, большая программа, кластер больше обычного | FAT32, скопировать задание во внутреннюю память |
| Настройки слетели сами | питание, статика, отсутствие заземления | загрузить data.bak, проверить заземление станка |
| Сообщения вроде «system does not match» | несовместимые файлы прошивки | вернуть прошивку своей ревизии |
Сброс настроек часто лечат не прошивкой, а заземлением и стабильным питанием: у операторов слёт параметров связан со статикой от ПВХ-плёнки и пыли и с отсутствием заземления станка. Пути решения для помех описаны в статье про наводки и заземление.
Если пульт уже не оживает, остаются JTAG и перепайка микросхемы флеш-памяти. Практики советуют за это не браться, пока ремонт не дешевле нового пульта.
Менять пульт: комплектом, а не по частям
Новая серия пультов RichAuto с цветной окантовкой требует новой коммутационной платы. Старые пульты работают и с новой платой, но новый пульт на старой плате может выжечь входы: в обсуждениях практиков есть такой случай после замены A11. Поэтому покупают комплект из пульта, платы коммутации и кабеля и не перепаивают разъёмы. Заодно проверяют, что у станка тот же набор входов и выходов: датчики дома, лимиты, аварийная кнопка, управление шпинделем.
Когда нужен инженер
Если пульт убит, а резервной копии нет, настройка занимает дни: нужно заново подобрать эквивалент импульса, размеры стола, полярность датчиков и направление осей, а любая ошибка в направлении дома опасна для механики. У продавцов с собственной сервисной службой, вроде Lasercut, диагностику и выездной ремонт делают и для станков, купленных у других продавцов. До его приезда сделайте то, что под силу: сфотографируйте шильдики и экраны меню, запишите версию пульта и сохраните файлы, которые остались.
Частые вопросы
Какую флешку выбрать для пульта RichAuto?
Небольшую, 1–4 ГБ, с файловой системой FAT или FAT32 и обычным кластером. Для старых моделей подойдёт и меньше. Имена файлов пишут латиницей без пробелов.
Что такое data.bak и зачем он нужен?
Это файл с настройками станка: эквивалент импульса, размеры стола, направление дома, полярность датчиков. Его создают хост-программой и хранят вне пульта. С ним станок возвращается в рабочее состояние за несколько минут, без него настройка занимает день.
Можно ли шить пульт файлами от похожей модели?
Нельзя. Ревизии одной серии бывают несовместимы между собой, и чужой файл повреждает загрузчик. Прошивку запрашивают у производителя станка, указав модель и ревизию.
Почему пульт не видит флешку, хотя вчера видел?
Чаще всего виновато питание или статика, реже сам накопитель. Проверьте 24 В, затяните клеммы, попробуйте другую флешку и вставьте её до включения питания.
Источники
- Weihong: системы управления NK105 и NcStudio ↗ — официальный сайт производителя
- Слетела прошивка пульта RZNC-D5416 ↗ — обсуждение практиков
- Реанимация RZNC D5416 ↗ — обсуждение практиков
- Пульт перестал видеть флешку ↗ — обсуждение практиков
- На пульте NK105 периодически отваливается флешка ↗ — обсуждение практиков
