Станок глючит при пуске шпинделя: наводки от частотника, заземление, экраны кабелей и ИБП

Как отличить помехи от механики

Наводки узнают по привязке ко времени. Пока шпиндель выключен, станок чертит ровно. С пуском частотника оси начинают чуть дёргаться, нулевая точка и глубина плывут, внезапно срабатывают концевики, в ПК гаснет монитор, зависает курсор, рвётся связь по USB, «нажимаются» клавиши. Операторы называют ещё один признак: сбой исчезает, если программу запустить без шпинделя.

Чтобы убедиться, прогоняют одну и ту же программу три раза в воздухе, с поднятым шпинделем и без заготовки.

Практики критикуют совет «поменять драйверы на всякий случай» без измерений: сбой в таком случае возвращается через неделю. Не всякая чёрная вставка на экране монитора это наводка: в одном из обсуждений её причиной оказались вибрация и плохой видеокабель. Поэтому прогоны делают в любом случае.

Почему частотник создаёт помехи

Частотный преобразователь формирует напряжение для двигателя шпинделя импульсами высокой частоты. Частоту ШИМ практики называют в диапазоне от нескольких до 16 кГц, а резкие фронты импульсов дают широкополосные наводки. По кабелю шпинделя они уходят в оболочку, в землю и в соседние провода, где принимаются как лишние импульсы Step и Dir или как сигнал концевика. Помеху вызывает и сам кабель: неэкранированный провод шпинделя называют «антенной».

Причины по убыванию частоты

Одно из обсуждений закончилось тем, что заземление частотника не было подключено уже на заводе: провод просто не прикрутили. Другое: оборванная жила в разъёме кабеля шпинделя то касалась корпуса штекера, то нет, и станок сходил с ума от случая к случаю.

Как проверить заземление

Две проверки, которые можно сделать мультиметром при обесточенном станке и с разрешения электрика.

1. Прозвонка защитного проводника. Один щуп на корпус станка, другой на шину PE в щите. Сопротивление должно быть близко к нулю, доли ома. Точные нормы и измерение сопротивления петли делают приборами электрик и измеритель, а мультиметр лишь показывает, что провод вообще идёт и не оборван.
2. Корпус компьютера. Он должен быть соединён с общей землёй станка. Если защитного проводника у компьютера нет, на его корпусе из-за конденсаторов фильтра блока питания держится заметное напряжение: практики сообщали о десятках вольт. Ток при этом ничтожный, но такая картина означает, что земли нет. Если корпус «покалывает» при касании, работу останавливают и зовут электрика; напряжение между корпусами мультиметром измеряют только с его ведома.

Требования к защитному проводнику описаны в главе 1.7 правил устройства электроустановок: для отдельно проложенного медного провода минимум 2,5 мм² при механической защите и 4 мм² без неё (пункт 1.7.127). Для рамы станка берут жёлто-зелёный изолированный провод от 4 мм², а сечение подтверждает электрик.

Земли блоков питания, драйверов, частотника, корпуса станка и системного блока сводят в одну точку в шкафу, на шину PE, звездой, без петель. «Заземление из розетки» на каждом устройстве создаёт контур, по которому текут токи помех.

Кабели: разнос, экраны, ферриты

Производители приводов в своих руководствах дают чёткие правила, и они важнее форумных советов.

• Разнос. Рекомендация Rockwell Automation для приводов переменного тока: сигнальные и аналоговые провода отделять от силовых не менее чем на 0,3 м, а если пересечение неизбежно, пересекать под прямым углом. На станке это значит, что кабель шпинделя и кабель двигателя оси не лежат в одном гофрорукаве с проводами датчиков, шагов и LPT. Операторы, которым это помогло, раскладывали кабели по отдельным каналам.
• Экран кабеля двигателя. По руководству Rockwell Automation экраны кабелей двигателя и питающих кабелей должны быть присоединены с обеих сторон, чтобы токи помех имели непрерывный путь по экрану. Для шпинделя это значит: экран подключается к защитному заземлению у частотника и к корпусу или защитному проводнику у двигателя, желательно через зажим по всей окружности.
• Экран сигнальных кабелей. Кабели датчиков, шага, направления и концевиков экранируют, а экран соединяют только с одной стороны, со стороны шкафа, на землю контроллера. На другом конце его отрезают и изолируют. Двойное заземление сигнального экрана создаёт контур.

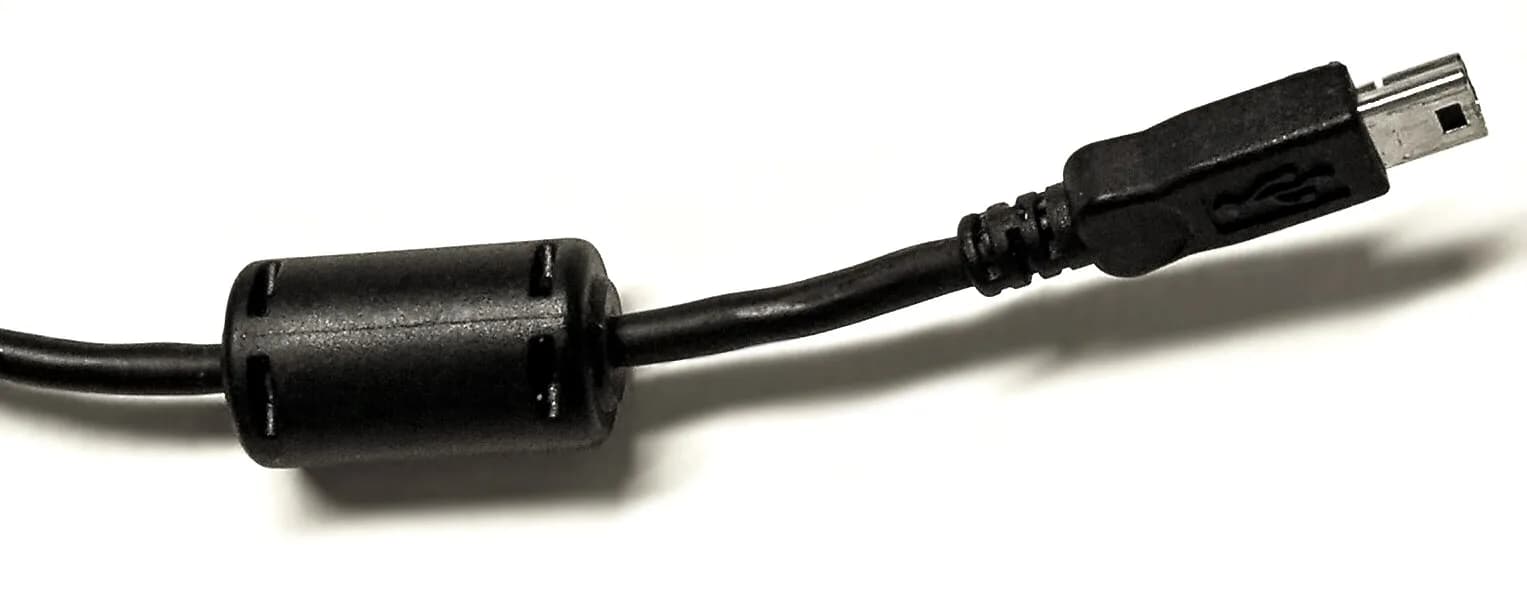

• Ферритовое кольцо. Ещё один способ уменьшить помехи, по тому же руководству, надеть синфазный ферритовый сердечник на выходные провода частотника. Практики надевают кольцо на три фазных провода, а землю и экран пропускают мимо кольца, по 3–5 витков.

Здесь есть расхождение с тем, что чаще всего советуют на форумах: «экран шпинделя заземлять только у инвертора, а со стороны мотора оставить свободным». Операторам такое подключение помогало, но это обходной приём, а не норма. Производитель приводов предписывает соединение с обеих сторон, поэтому для постоянной схемы ориентируйтесь на руководство своего частотника: в нём указано, как соединять экран и какой нужен фильтр. Четвёртую жилу кабеля шпинделя (защитную) подключают к корпусу шпинделя обязательно, она не заменяет экран и не заменяется им.

Сетевой фильтр ставят на вход частотника, на трёхфазном питании фильтр трёхфазный. Дроссель на выходе нужен при длинном кабеле до шпинделя: подробнее в статье про выбор шпинделя. Самодельные фильтры из колец и конденсаторов практики критикуют: конденсатор параллельно обмоткам двигателя опасен, ток через него на частоте ШИМ достигает амперов.

Если после всего сбои остаются, драйверы и управление выносят в отдельный корпус подальше от частотника. Это радикальный способ, но в обсуждениях он убирал сбои, которые не лечились ничем другим. Подробнее про питание драйверов и кабели двигателей в статье про дрейф координат и пропуск шагов.

Сбои компьютера и статика

Перезагрузки и чёрный экран у станочного компьютера лечат теми же средствами: заземлением, разносом кабелей, сетевым фильтром. Дополнительно советуют надёжно закрепить платы в системном блоке (вибрация и плохой слот дают сбои) и использовать проводную клавиатуру. Беспроводная ловит наводки, а её батарея может сесть в момент остановки станка.

Статика на фрезерах по пластику и композиту лечится влажностью воздуха 60–70 % (замеряют гигрометром) и заземлением гофры вытяжки отдельным проводом. Незаземлённый рукав вытяжки выжигал входы плат и искажал масштаб. Удар током от станка означает, что приходит не земля, а ноль или фаза, и работу сразу останавливают.

ИБП, стабилизатор и расхождение двух источников

В статье про электричество для станков в цехе сказано: источник бесперебойного питания с двойным преобразованием ставят на компьютер и контроллер, весь станок на него не вешают, потому что мощность велика. На форумах операторы настольных станков со шпинделем 1,5–2,2 кВт говорят и об ИБП на станок целиком, и об ИБП на пульт и компьютер. Противоречия на деле нет: речь о разных масштабах и о разных целях.

Цель ИБП не в том, чтобы работать на аккумуляторе, а в том, чтобы не потерять программу и привязку. Из этого следует таблица.

Отдельное предупреждение. Если ПК и контроллер на ИБП, а драйверы нет, при пропадании сети драйверы обесточатся, а контроллер продолжит выдавать импульсы: оси потеряют координаты, а оператор об этом не узнает. Поэтому одного ИБП мало, нужна реакция станка на пропадание сети. Варианты, которые обсуждали практики: функция сохранения при потере питания на пультах 0501, D5416 и A11, которую включают в конфигурации заранее; сигнал «сеть пропала» с сухого контакта ИБП на вход паузы контроллера. Последний вариант не отменяет главного: после восстановления питания станок отправляют в дом и заново привязывают Z, как описано в статье про дом и потерю нуля. На вход аварийного останова паузу выводить нельзя, программа теряется. Типовых готовых схем для этого практики не называют: это инженерное решение, и подключает его электрик. Для лёгкого станка с драйверами на 150–300 Вт можно рассмотреть и питание драйверов от ИБП ради контролируемой остановки, но шпиндель на ИБП не питают в любом случае.

Обычный ИБП напряжение не стабилизирует: в сети он пропускает напряжение, на аккумулятор переключается при пропадании. Для чувствительных задач (гравировка с полосами от колебаний питания) практики отмечают, что дешёвые релейные стабилизаторы не помогали, а работали онлайн-ИБП или сервоприводный стабилизатор. Стабилизатор берут с запасом: по обсуждениям, мощность считают на станок целиком, а не на отдельные потребители. Прежде чем покупать, измеряют напряжение на вводе до, во время и после пуска мощных потребителей. Компрессор и пылесос разносят по разным фазам и не запускают во время длинной обработки: в одном обсуждении потеря нуля в 21-часовой программе после этого прекратилась. Сколько мощности нужно цеху и когда нужен стабилизатор, посчитано в статье про электричество.

Когда нужен инженер

Работы в щите, подбор УЗО и защитного заземления, измерение сопротивления петли фаза-ноль и подбор фильтров делает электрик с допуском. Если после заземления, разноса кабелей и фильтров сбои остались, пригласите сервис с осциллографом и опытом работы со станками. У продавцов с собственным сервисом, вроде Lasercut, диагностику и выездной ремонт делают и для станков, купленных у других продавцов, а подключение к стабилизатору и заземление при пусконаладке готовят заранее, на стороне владельца.
