Как выбрать шпиндель для фрезера с ЧПУ: мощность и момент, охлаждение, цанги ER, автосмена и расчёт под режим

Киловатты, обороты и момент

Мощность на валу равна моменту, умноженному на угловую скорость. Отсюда момент в ньютон-метрах: M = 9549 × P / n, где P в киловаттах, n в оборотах в минуту. У шпинделя с частотным управлением, пока обороты ниже номинальных, частотник держит постоянное отношение напряжения к частоте, и момент почти не меняется. Мощность в этой зоне растёт линейно с оборотами. Выше номинальных оборотов (режим ослабления поля) мощность держится постоянной, а момент падает.

Таблица оптимистична: она предполагает постоянный момент вплоть до 3000 об/мин. На деле шпиндель с собственным вентилятором на низких оборотах охлаждается хуже, и длительная работа с большим моментом на малых оборотах без отдельного обдува обычно невозможна. Последняя строка взята из каталога Teknomotor: серия ATC71 с конусом ISO30 указана там как 3,8 кВт на 12 000 об/мин с максимумом 24 000. На карточке модели той же серии стоят 4,6 кВт при режиме S6 60% и 3,66 Н·м. S6 означает повторно-кратковременную нагрузку, то есть такую мощность шпиндель держит не постоянно, поэтому для расчёта берут меньшее число.

Вывод для станка по дереву: быстроходный шпиндель отдаёт полную мощность на высоких оборотах, а металл часто требует средних. Для нержавейки Ø10 мм нужно около 3000 об/мин, и на таких оборотах шпиндель 2,2 кВт даёт 0,28 кВт. Подробный расчёт есть в статье про фрезеровку нержавейки.

Воздушное или водяное охлаждение

Каталог Teknomotor перечисляет четыре схемы: сжатый воздух, электрический вентилятор, вентилятор на валу и жидкость. На станках с ЧПУ на практике используют две из них.

Если помпа встала, водяной шпиндель перегреется быстро, поэтому реле протока на линии охлаждения не лишнее. Температура в цехе тоже важна: вода без антифриза в неотапливаемом помещении замерзает, а рубашка от этого трескается. Для пыльного холодного цеха удобнее воздушный шпиндель, для длинных проходов в тёплом цехе водяной.

В контур заливают антифриз с ингибиторами коррозии, разбавленный дистиллированной водой; автомобильную омывайку-незамерзайку для этого не используют. Бака на 15–30 литров с радиатором обычно хватает, а вместо аквариумной помпы лучше поставить циркуляционный насос для систем отопления. Обратная магистраль должна быть тёплой, не горячей: если она горячая, контур не справляется.

Цанги ER

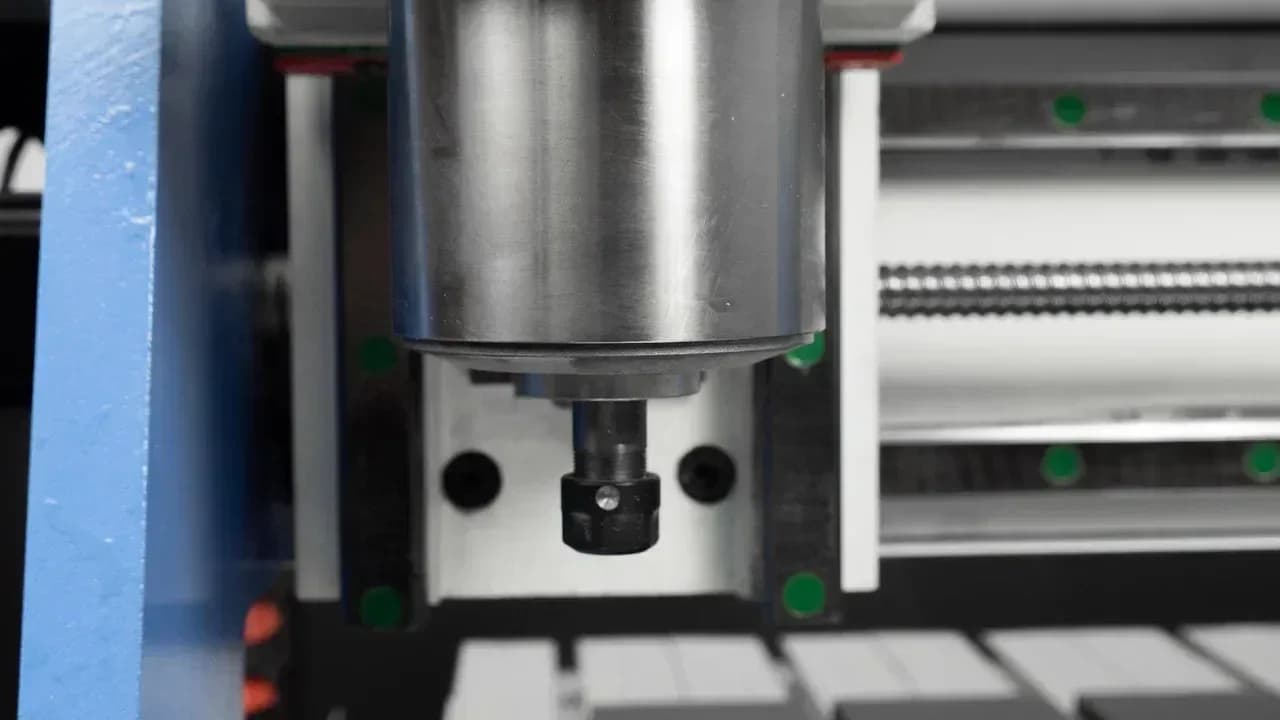

ER — стандартная цанговая система (DIN 6499, ISO 15488), её придумала и запатентовала Rego-Fix в 1972 году. Число в названии примерно равно наружному диаметру цанги в миллиметрах, а диапазон зажима у каждого размера свой.

Данные Rego-Fix. Каждая цанга зажимает диаметр от номинала до номинал минус 1 мм (у мелких до 0,5 мм), а продаются они в шаге 1 или 0,5 мм. Поэтому хвостовик 6 мм ставят в цангу 6 мм, а не в 7. Чем крупнее цанга, тем жёстче она держит и тем толще хвостовик можно зажать. На шпинделях 2,2–4,5 кВт из таблицы ниже стоит ER-20. Хвостовик сажают в цангу на всю глубину, цангу и гайку перед установкой чистят: стружка под цангой даёт биение, а твёрдосплавная фреза от биения выкрашивается. При каждой смене фрезы цангу с гайкой лучше вынимать и продувать сухим сжатым воздухом: пыль МДФ в цанге и в конусе вала даёт биение, проскальзывание хвостовика и оплавление цанги. Цангу берут точно под диаметр хвостовика, а не собирают цепочку из переходников между типами цанг, потому что каждый переходник добавляет биение. Гайку затягивают ключом не длиннее ладони и следят, чтобы цанга защёлкнулась в гайке, иначе недолго сорвать резьбу на валу. Гайку для замены подбирают по замеру шага и наружного диаметра резьбы на шпинделе: у ER11A это M14×0,75. Диаметр хвостовика влияет и на прогиб фрезы, как показано в статье про фрезы по металлу.

Автосмена: ISO30 и BT30

Автосмена убирает ручную смену цанги и фрезы: оправки хранятся в магазине, а шпиндель разжимает и зажимает конус пневматически, поэтому нужен сухой сжатый воздух. Требования к нему описаны в статье про компрессор. Конус обычно держит инструмент жёстче цанги, зато обороты у таких шпинделей ниже: у серии ATC71 с ISO30 номинал 12 000 об/мин.

Данные Rego-Fix. У обоих конус 7, но BT не совместим с V-фланцевыми оправками (CAT, ISO 7388-1) из-за разных фланцев, канавок, шпоночных пазов и хвостовика под тягу. Оправки покупают под тип, который указан в паспорте шпинделя. У Teknomotor есть и меньший интерфейс ISO20: шпиндели ATC41 2,2 кВт на 24 000 об/мин.

Частотный преобразователь

Частота вращения асинхронного двигателя n = 120 × f / p, где p — число полюсов. У двухполюсных шпинделей n = 60 × f, поэтому 200 Гц дают 12 000 об/мин, 300 Гц дают 18 000, а 400 Гц дают 24 000. Именно такие пары стоят в каталоге Teknomotor. Преобразователь подбирают по четырём параметрам:

• Максимальная выходная частота преобразователя не ниже частоты шпинделя, то есть для 24 000 об/мин он должен выдавать 400 Гц.
• Мощность и ток преобразователя не меньше паспортных у шпинделя.
• Напряжение: у шпинделей бывают версии 220 и 380 В, и от этого зависит схема питания станка. О вводе и трёх фазах написано в статье про электричество для станков.
• Максимальную частоту в настройках задают по шильдику: выше номинала момент падает, а подшипники работают на режиме, под который шпиндель не рассчитан.

Перед первым пуском в преобразователь вписывают ток, напряжение и максимальную частоту строго с шильдика шпинделя и заранее включают охлаждение. С заводскими настройками на 50 Гц и без токовых данных обмотка может быстро перегреться. Число в названии товара током двигателя не считается: у шпинделя 2,2 кВт на 400 Гц в настройки вписали около 2 А, а при работе он брал 8–9 А. Проверьте и соотношение напряжения к частоте: для шпинделя на 220 В и 400 Гц это около 27 В на 50 Гц, и если привод оставил заводские 380 В на 50 Гц, обмотка получит многократный перебор по напряжению на частоту. Длительно держать такой шпиндель на самых низких частотах не стоит, особенно с воздушным охлаждением.

Если привод не даёт выставить 400 Гц и упирается в 50–72 Гц, поднимайте пределы по порядку: максимальную частоту, затем верхнюю и только потом рабочую. На некоторых приводах потолок в 320 Гц снимается переключением шага индикации частоты с 0,01 на 0,1 Гц. Когда резка стартует, пока шпиндель ещё раскручивается, задайте в пульте станка задержку после команды включения шпинделя, примерно равную времени разгона в частотнике, и убедитесь, что привод берёт команду пуска и задание частоты оттуда, откуда вы думаете.

Если привод уходит в аварию на разгоне, сначала увеличьте время разгона. Не помогло, отсоедините кабель шпинделя от клемм привода и запустите его без нагрузки: ошибка осталась, значит виноват сам привод, исчезла, значит кабель или шпиндель. Обмотки шпинделя при этом сравнивают по сопротивлению (оно должно совпадать между фазами) и проверяют на пробой на корпус, лучше мегомметром, при полностью обесточенном приводе.

Что ставят на станки класса 1325

Поле 1300×2500 мм рассчитано на лист 1220×2440 мм. Производитель указывает для станков Wattsan этого формата шпиндель 3,2 кВт у серии A1, 4,5 кВт у M1 и M3 и 6 кВт у более крупных M1 2030 и 2040.

Данные wattsan.com на 3 октября 2026 года. Рабочая температура станков 5–40 °C: для водяного охлаждения в холодном цехе это повод заливать антифриз. *Для M3 1325 в разделе характеристик указано 4,5 кВт, а в сводной таблице серий на той же странице 7,5 кВт, поэтому мощность лучше подтвердить у производителя письменно.

У M1 1313 момент около 1,19 Н·м, а у M1 1325 вдвое больше, 2,39 Н·м. На средних оборотах, где идёт металл, второй шпиндель отдаёт вдвое большую мощность, а не в полтора раза, как намекает паспортная разница 3 и 4,5 кВт. У M3 с автосменой в спецификации указаны воздушное охлаждение и зажим BT40. Как подобрать станок под лист и задачи в целом, разобрано в статье про выбор фрезера для мастерской по дереву.

Расчёт мощности под режим

Задача: карман в плите Д16Т, твёрдосплавная фреза Ø10 мм, три зуба, глубина ap = 10 мм, ширина ae = 5 мм (половина диаметра). Скорость резания берём 300 м/мин, она внутри диапазона 250–600 из калькулятора режимов.

1. Обороты: n = 1000 × 300 / (π × 10) ≈ 9550 об/мин.
2. Подача на зуб по калькулятору для Ø10 по алюминию 0,058–0,080 мм, берём 0,06. Vf = 9550 × 3 × 0,06 ≈ 1720 мм/мин.
3. Объём: Q = 10 × 5 × 1720 = 86 000 мм³/мин, то есть 86 см³/мин.
4. Мощность резания: P = Q × kc / 60 000. Для алюминиевых сплавов kc порядка 700–1000 Н/мм² (ориентир, как в статье про режимы резания), берём 800: P = 86 000 × 800 / 60 000 ≈ 1,15 кВт.
5. Момент на фрезе при ω = 1000 рад/с: M = 1150 / 1000 = 1,15 Н·м.

Сравниваем с мощностью шпинделя на 9550 об/мин из таблицы выше. Загрузку выше 70–80% считают тяжёлой (ориентир).

Шпиндель 2,2 кВт с таким режимом не справится: обороты просядут или преобразователь отключится по перегрузке. Либо снижают ширину реза до 2,5 мм, и нагрузка падает до 65%, либо берут шпиндель с большим моментом. Это расчёт на бумаге, поэтому первый проход делают на 70–80% подачи и слушают шпиндель.
