Подшипники шпинделя: свист, нагрев, когда менять, чем смазывать и как обкатывать

Свист, гул, нагрев: что значит каждый симптом

Свист у нового шпинделя в первые недели и хруст — частая жалоба. Практики расходятся: одни ждут, пока шпиндель сам приработается, другие считают, что тянуть опасно, потому что получить заклинивание и сгоревший шпиндель проще, чем починить. Разумный порядок такой: обкатайте по паспорту, понаблюдайте за температурой, и если шум нарастает, а корпус греется сильнее, остановите шпиндель. Если свист ровный и нагрев не растёт, это приработка.

Дальше исключите соседей. Изношенная цанга и гайка ER, фреза с биением, неверные настройки частотника (частота, напряжение, ток) и плохое охлаждение дают те же симптомы. Если вода в рубашке не циркулирует, шпиндель греется без всякого износа: как это проверить, описано в статье про охлаждение водяного шпинделя. Настройки привода разобраны в материале про частотник. Паспорт Purelogic предупреждает: при подключении к частотнику убедитесь, что настройка соответствует характеристикам шпинделя, иначе возможно межвитковое замыкание в обмотках.

Проверка до разборки

О допустимой температуре корпуса форумы расходятся: одни называют нормой около 40 °C, другие считают перегревом 70–80 °C. Ориентируйтесь на паспорт шпинделя и на собственный журнал: рост температуры от месяца к месяцу при тех же режимах важнее абсолютной цифры.

Какие подшипники и чем смазывать

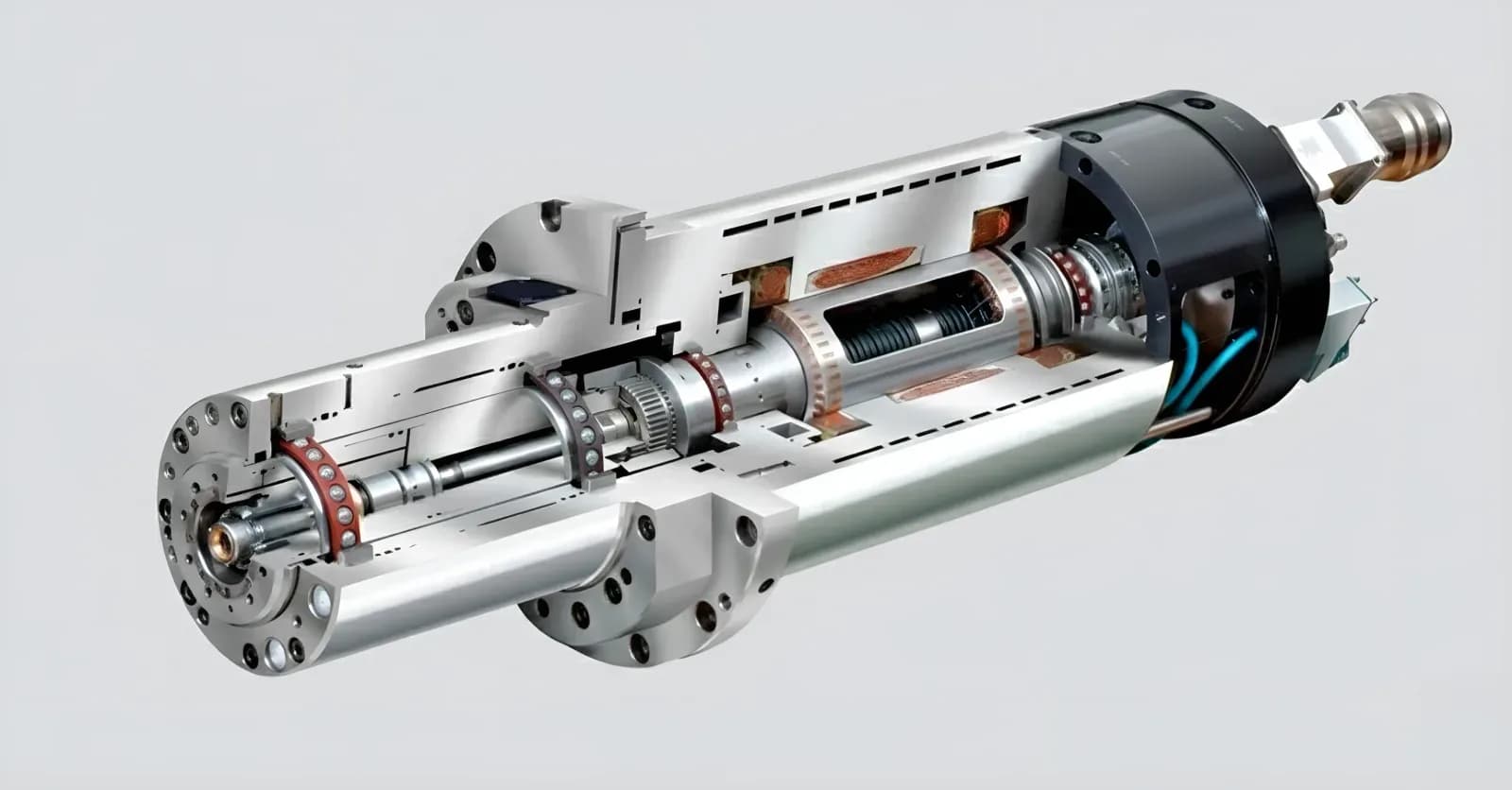

В высокооборотных шпинделях стоят радиально-упорные подшипники с повышенным классом точности. В паспорте Purelogic для одной из моделей указаны пары 7009C/P4 и 7005C/P4: буква C означает угол контакта, P4 — класс точности. В паспорте сказано, что подшипники металлические, не требуют обслуживания, закрыты защитными манжетами, а при сборке в них закладывается специальная синтетическая высокоскоростная смазка, рассчитанная на весь срок службы. Эти фразы относятся к штатным условиям. При круглосуточной работе замену смазки производят после периода, который определяют опытным путём.

Практики добавляют несколько правил:

• Подбор. Берут высокоскоростные радиально-упорные подшипники известных марок, для шпинделей с автосменой — дуплексные комплекты. Схема установки пары влияет на осевое биение. Подбор «по цене» и подобия оригиналов из интернет-магазинов дают нагрев и короткий ресурс: насколько китайские подшипники долговечны, мнения расходятся.
• Уплотнения. Металлические и полиамидные заглушки у подшипников бывают горячее, чем открытые или закрытые манжетами: на воздушных шпинделях это замечали.
• Новые подшипники. Их не промывают растворителем и не смазывают повторно: смазка заложена на заводе.
• Смазка. Нужна специальная высокоскоростная синтетическая, подходящая под марку подшипника и модель шпинделя, объём около 20–30% свободного пространства. Универсальные и высокотемпературные смазки шпинделю не подходят. В одной теме свист ушёл после закладки смазки в верхний подшипник, в другой лишняя смазка (около трети объёма) перегружала шпиндель.
• Обороты. Не раскручивайте шпиндель выше номинала: ресурс подшипников резко падает.

Для шпинделя, который работает круглые сутки, ресурс невысок. Для шпинделей с автосменой практики называют около 1,5–2 лет, и это одна из причин держать запасной шпиндель или комплект подшипников. Что спросить о ресурсе и запчастях при покупке, написано в статье про выбор шпинделя.

Когда менять и кто это делает

Паспорт Purelogic задаёт порядок: при перегреве подшипников, вибрации или нехарактерных шумах работу шпинделя прекращают и проводят техническое обслуживание: снимают защитные манжеты, промывают подшипник и закладывают качественную высокоскоростную смазку. Если при промывке обнаружены предельные люфты, износ беговых дорожек или выкрашивание текстолитового сепаратора, подшипники меняют полностью. Эти работы нужно делать при чистоте на рабочем месте и чистым инструментом.

Разбирать шпиндель самому стоит, если у вас есть точные ключи, чистое место, инструмент для съёма и схема разборки. Практики предупреждают о трёх вещах: резьба на гайках часто левая; фиксатор резьбы держит крепко, и греть корпус паяльной лампой или бить зубилом нельзя, потому что вал может повести; подшипник нельзя запрессовывать молотком за наружное кольцо, если усилие идёт через шарики. Если шпиндель на гарантии, сначала прочтите её условия: у Purelogic гарантия шесть месяцев и сохраняется только при соблюдении условий эксплуатации и регламентного обслуживания.

Мастерская нужна тогда, когда после замены нужна балансировка, когда шпиндель с автосменой и сложной зажимной системой, или когда нет инструмента. Нужна ли балансировка всегда, спорят: одни считают её обязательной, другие обходятся без неё на малых оборотах. Если станок обслуживает сервисная служба продавца, обращайтесь к ней: у продавцов с собственным сервисом, вроде Lasercut, инженеры делают диагностику и ремонт и для станков, купленных у других, по условиям запуска и наладки оборудования. Цены на ремонт и комплекты, которые встречаются в обсуждениях, устарели: уточняйте актуальные.

Обкатка после замены

Паспортная схема Purelogic для новых шпинделей. Каждый цикл — вращение, между циклами остановка 2 минуты.

Посчитаем время. Вращение на ступенях 0,5 и 0,75 занимает по 100 секунд, на максимальных 100 + 300 + 600 = 1000 секунд. Всего 1200 секунд, то есть 20 минут. Пауз 34 по 2 минуты, это ещё около 68 минут, и всё вместе укладывается примерно в полтора часа. На практике обкатку после замены подшипников ведут около часа на разных оборотах, держа руку на корпусе и следя за шумом. Если в процессе корпус быстро греется или шум растёт, остановите и проверьте посадку.
