Автосмена на шпинделе: давление, влага и лубрикатор, ресивер и что делать с ошибкой зажима

Как устроена автосмена

В шпинделе с автосменой оправку (конус ISO30 или другой) удерживает пакет тарельчатых пружин. Для смены инструмента воздух подаётся в цилиндр, поршень сжимает пружины и освобождает штревель (винтовой захват на оправке). Когда воздух снят, пружины снова тянут оправку в конус, поэтому шпиндель держит инструмент без давления и открывает его воздухом.

Датчики следят за тремя состояниями: оправка зажата, оправка отпущена, инструмент есть. Контроллер при смене ждёт нужные сигналы, и если не дожидается за отведённое время, выдаёт ошибку (clamping failure, «недостаточное зажатие»). В обсуждениях практиков путаница возникает из-за входов: у разных шпинделей схемы различаются (пружинная или двойного действия), и назначение входов Tight и Loose не очевидно. Сверяйтесь со схемой конкретного шпинделя.

В инструкции HSD для модели ES939 есть требование, которое объясняет, почему нельзя оставлять инструмент отпущенным на ходу: цилиндр надо держать под давлением, чтобы поршень оставался у верхнего упора вдали от быстро вращающихся частей. Практики формулируют проще: не открывайте зажим, пока шпиндель не остановился.

Давление и расход воздуха

Цифры зависят от модели, поэтому берите давление из паспорта своего шпинделя. Практики называют диапазон 6–7 бар на цилиндр и около 4 бар на остальное. В одной из историй давление в цилиндре поднимали с 8 до 9,5 атм из-за слабой магистрали: если пришлось так делать, ищите потери в магистрали, а не превышайте паспортное значение.

Расход невелик, но неравномерен. Внутренний объём пневмоцилиндра у HSD от 0,12 до 0,23 л (раздел 4.4.6), подпор расходует 11,5–14 л/мин при 4 бар (раздел 4.4.7). Оценка по этим цифрам:

• На одну разблокировку цилиндр 0,2 л при 6 бар избыточных требует примерно 0,2 × 7 ≈ 1,4 л воздуха, приведённого к атмосферному давлению.
• Ресивер 24 л при падении давления с 8 до 6 бар отдаёт 24 × (9 − 7) = 48 л. Хватает порядка 30 разблокировок без работы компрессора.
• Подпор и очистка конуса дают непрерывный расход 12–14 л/мин, то есть около 0,8 м³/ч: для компрессора это мало, а для автомобильного, который не рассчитан на непрерывную работу, предел.

Вывод: производительность компрессора важна меньше, чем сечение трубок и стабильность давления в момент смены. Пятивходовый клапан с глушителями, короткая подводка и ресивер около шпинделя решают просадку. Про выбор компрессора и ресивера подробнее — в статье про компрессор и сжатый воздух, там же нормы по ресиверам.

Влага, масло и лубрикатор

Конденсат ржавит цилиндр и конус и заставляет поршень залипать. Для воздуха на шпиндель практики ставят осушитель или влагоотделитель, а в магистрали ресивер с сливом конденсата. Схема HSD показывает предфильтр 5 мкм и маслоотделяющий фильтр 0,1 мкм: производитель ждёт чистого воздуха без масла, а не воздуха с маслом.

Про лубрикатор мнения разошлись. Одни операторы ставят его на линию к цилиндру и подают масло, чтобы цилиндр не сох. Другие годами не подают масло и ничего не получают, третьи боятся ржавчины на конусе. В руководствах на такой штуцер масла нет, поэтому практика не подкреплена документами. В одной теме выяснилось, что блок подготовки воздуха оказался маслоотделителем, а не маслёнкой: проверьте, что именно стоит у вас. Если мастер советует «капать масло в штуцер», сверьте с руководством шпинделя, а не с форумом.

Ошибка зажима: порядок поиска

Эксплуатация, чтобы не вернуться к ошибке

• Не открывайте зажим до остановки шпинделя.
• Ведите журнал. Дата смазки конуса и очистки, показания давления, число смен: через месяц видно, что меняется.
• Группируйте детали, если автосмены нет. Фрезу для партии меняют один раз.
• Держите ресивер и осушитель в графике. Слив конденсата ежедневно, фильтры по паспорту.

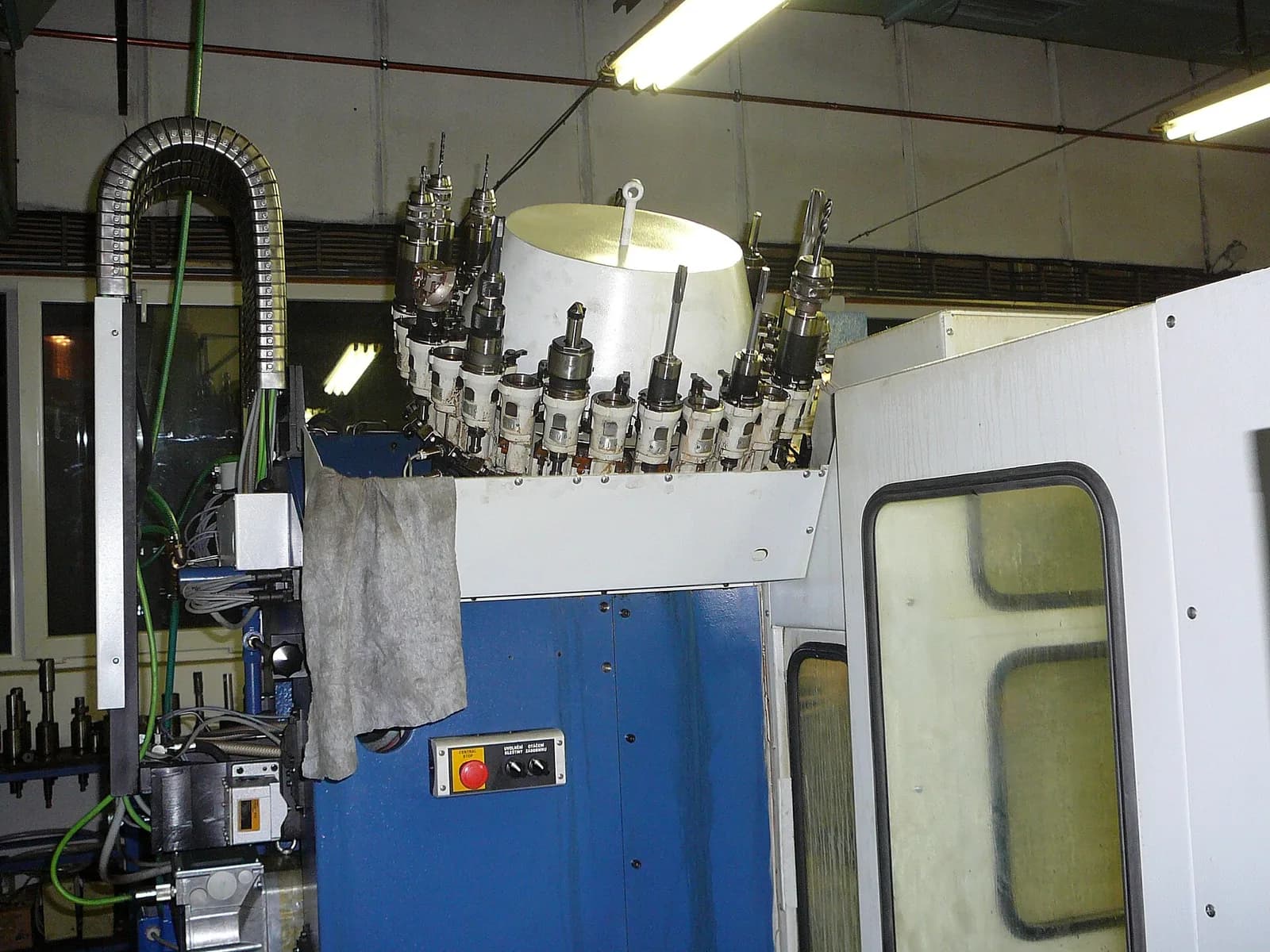

Тяжёлый шпиндель с автосменой, около 16 кг, на лёгкую ось самодельного станка ставить опасно: ресурс таких переделок под вопросом, а самодельный магазин требует программной поддержки. Карусель на небольшом столе не оправдана. Доступ к свободным портам стойки у части станков закрыт паролем разработчика, и подключить датчики без него нельзя.

Автосмена и класс станка

Автосмена нужна, когда в программе несколько операций разными фрезами, и окупается числом смен инструмента в день. Из того, что встречается в мастерских, — у Wattsan M5S 1325 шпиндель с автосменой мощностью 7,5 кВт, а у серии M3 магазин расположен за станиной, по карточкам. Для таких станков, как и в других классах с автосменой, нужен компрессор с осушителем: влага в пневмосистеме недопустима. Если пневматика и датчики не поддаются, а шпиндель на гарантии, диагностику лучше отдать сервису. Lasercut, давно зарекомендовавшая себя на рынке компания, делает пусконаладку и ремонт своими инженерами, в том числе и для станков других продавцов: условия запуска и наладки.

Подшипники шпинделя с автосменой, по рассказам практиков, служат около 1,5–2 лет при круглосуточной работе, о замене и смазке написано в статье про подшипники шпинделя.
