Фрезеровка МДФ-фасадов на ЧПУ: профиль, фрезы, порядок проходов и подготовка под покраску

Из чего состоит фрезерованный фасад

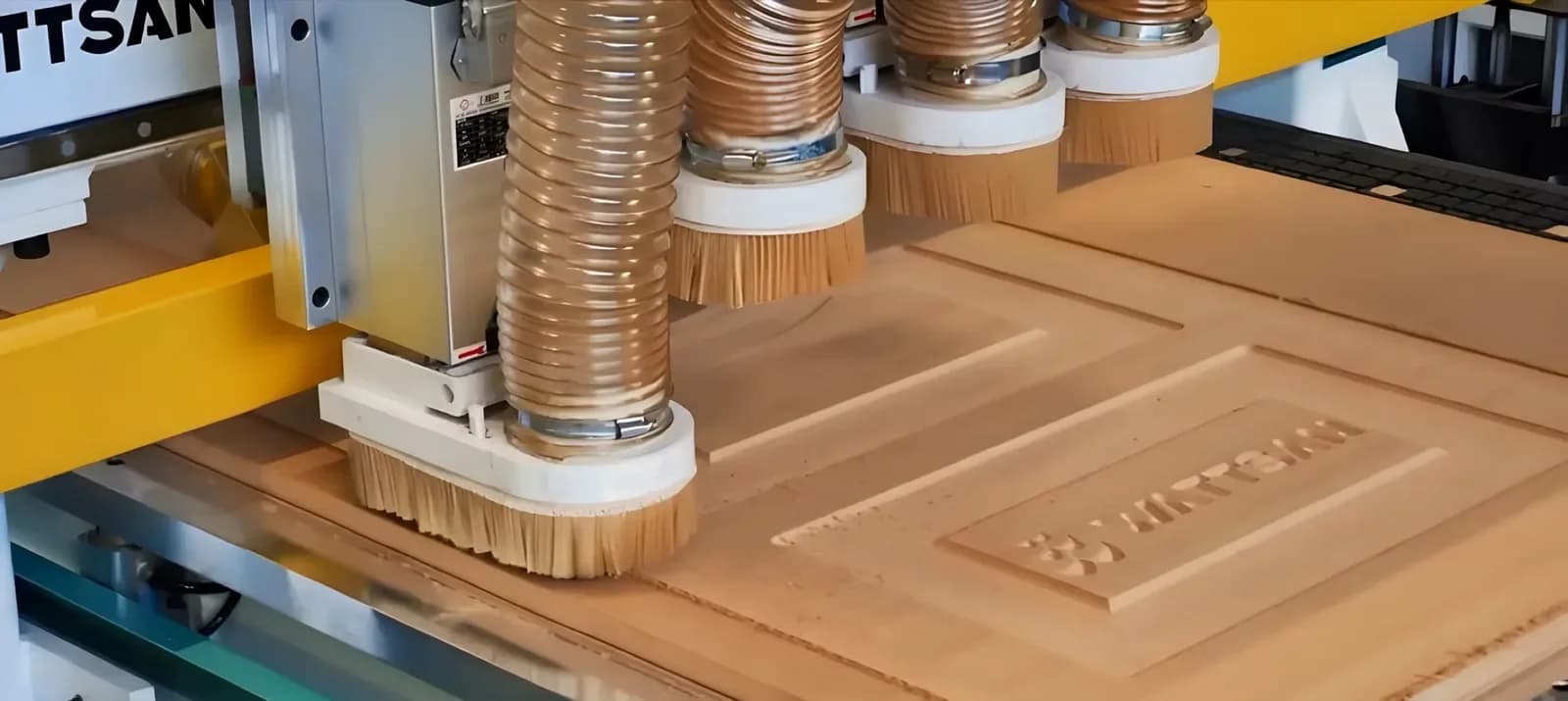

Фрезерованный фасад из МДФ — это плита толщиной 16–19 мм, на лицевой стороне которой станок выбирает карман, режет профиль или гравирует орнамент, а по периметру вырезает деталь нужного размера. Дальше фасад идёт в окраску, на мембранно-вакуумное прессование плёнкой ПВХ или под шпон. Все три способа отделки предъявляют к фрезеровке разные требования, и поэтому подготовку программы лучше начинать с вопроса, чем фасад будут закрывать.

Самые частые профили в кухонных и шкафных фасадах:

Названия профилей у производителей разные, а геометрия описывается одним: глубина, ширина рамки, угол и радиус перехода. В программу стоит закладывать именно эти параметры, а не название, под которое отдел продаж готовит каталог.

Что решить до программы: покрытие

Выбор покрытия определяет, какой должна быть кромка пазов и где станок обязан работать особенно чисто.

Эмаль (покраска). Фрезеровка остаётся видимой в готовом виде: любой ворс, вырыв или неровность по глубине проступают под глянцем. МДФ сильно впитывает по торцам и срезам карманов, поэтому после фрезеровки поверхность шлифуют и грунтуют два раза. Станок должен оставить минимальный припуск на шлифовку: 0,1–0,2 мм на карманах и профилях.

Плёнка ПВХ. Плёнка натягивается на рельеф в вакуумном прессе, и узкий паз с острым дном она не перекрывает: образуется воздушный мостик или плёнка рвётся. Поэтому для плёночных фасадов внутренние углы и дно пазов скругляют, а ширину паза берут не меньше величины, которую назовёт цех, прессующий плёнку. Эти ограничения зависят от плёнки и оборудования пресса, поэтому уточняйте их у прессовщика до рисования профиля.

Шпон и пластик. Чаще всего фрезеруется только контур, а рельеф уходит из программы. Критична точность размера по периметру и чистота кромки.

Как выбрать фрезы

На МДФ работает только твёрдый сплав: плита склеена смолами, и инструмент из быстрорежущей стали тупится за несколько листов. Для серийной работы встречается алмазное покрытие, оно дороже, но держит кромку заметно дольше.

Компрессионная фреза сочетает в одном инструменте две спирали, правую и левую: нижняя часть режет с подъёмом стружки вверх, верхняя прижимает волокна вниз. Для МДФ это удобно, потому что обе кромки, и верхняя, и нижняя, получаются чистыми. Настоящий эффект она даёт, когда в материал входит и «нижняя» зона с подъёмом стружки, и «верхняя» с прижимом: глубина реза должна быть больше длины нижней зоны, указанной в каталоге фрезы. На мелких карманах глубиной 3–4 мм в материале остаётся только нижняя зона, и фреза ведёт себя как обычная спираль вверх. Для неглубокого рельефа лучше взять спираль вниз.

Спираль вниз прижимает верхний слой и оставляет лицо чистым, но плохо выводит стружку из закрытых карманов. Нужна хорошая аспирация.

Конусная (V-образная) и радиусная фрезы отрабатывают профиль. Для чистоты профиля глубину делят на проходы по 1–2 мм, чтобы нагрузка на узкий кончик не ломала его.

Шаровая используется на рельефах и чистовых проходах. Шаг строчки выбирают по высоте гребешка: чем крупнее шаг, тем заметнее строчка, и вручную её приходится убирать шлифовкой.

Для сравнения конструкций фрез между собой есть отдельный разбор: однозаходные, двухзаходные и компрессионные фрезы.

Порядок проходов

Порядок операций важнее самого выбора фрезы, потому что именно он решает, сдвинется ли деталь и получится ли чистая кромка.

На деталях с вакуумным прижимом мостики нужны не всегда, но узкие и мелкие элементы, например вставки и рейки, держатся хуже и без них сдвигаются на последнем проходе. Подробно о том, как рассчитать зоны вакуума и что делать с мелкими деталями, написано в статье про вакуумный стол для ЧПУ.

Режимы: от чего считать

Для МДФ и фанеры скорость подачи считают от подачи на зуб, а не берут из памяти. Формула та же, что для любого фрезерования: подача = обороты × число зубьев × подача на зуб.

Пример для фасада на станке со шпинделем 4,5 кВт и оборотами 18 000 об/мин. Двухзаходная компрессионная фреза диаметром 8 мм, подача на зуб 0,15 мм: 18 000 × 2 × 0,15 = 5400 мм/мин. Глубина прохода 6 мм при ширине 8 мм для МДФ с таким шпинделем нормальна. Для тонкой конусной фрезы подачу снижают вдвое и делят глубину на проходы. Полную таблицу по диаметрам и материалам даёт статья про режимы фрезеровки МДФ, фанеры и массива, а точный расчёт под ваш инструмент можно выполнить в калькуляторе режимов резания.

Пример времени. Карман филёнки 256×576 мм (площадь около 147 500 мм²) глубиной 6 мм выбирают фрезой 10 мм за два прохода по 3 мм. Шаг по ширине 70 процентов диаметра, то есть 7 мм. Длина траектории одного слоя около 147 500 / 7 ≈ 21 000 мм, двух слоёв около 42 000 мм. На подаче 6000 мм/мин это 7 минут на черновую выборку, плюс чистовой проход, профиль и контур. Цифры показывают, что размер карманов по площади решает время сильнее, чем скорость холостого хода.

Станки под такую работу

Фасады режут на станках с полем под лист и с вакуумным столом. Для листа 1220×2440 мм подходит класс 1325: рабочее поле 1300×2500 мм. В линейке Wattsan это, например, M1 1325 со шпинделем 4,5 кВт и холостым ходом до 25 000 мм/мин (по карточке модели) и M3 1325 с автосменой инструмента, где профильные фрезы меняются прямо в программе. Для мебельного цеха другого масштаба используют обрабатывающие центры QUICK, например UE-1320 с полем 1335×2075 мм и шпинделем 9 кВт. Характеристики M1 1325 на карточке модели совпадают с данными каталога, цену и комплектацию уточняйте у продавца.

На станке с ручной сменой каждая смена фрезы стоит минуты, поэтому программу строят так, чтобы число смен на лист было небольшим: один раз концевая, один раз профильная, один раз контурная.

Брак и его причины

Пыль и пожарная безопасность

МДФ при фрезеровке даёт очень мелкую пыль. Она оседает на направляющих и забивает фильтры стружкоотсоса, а облако мелкой древесной пыли в замкнутом помещении взрывоопасно. Нужны аспирация с циклоном или фильтром, регулярная очистка и заземление воздуховодов. Британский регулятор HSE задаёт для пыли твёрдых пород дерева предел 3 мг/м³ за восьмичасовую смену, для мягких пород 5 мг/м³, а оседшая пыль содержит самые мелкие частицы, опасные для лёгких. Отдельного норматива для МДФ в этом документе нет, поэтому при шлифовке и уборке берите респиратор и ориентируйтесь на меньший из пределов.
