Гравировка стекла: пескоструй, лазер или алмазный бор

Что происходит со стеклом при гравировке

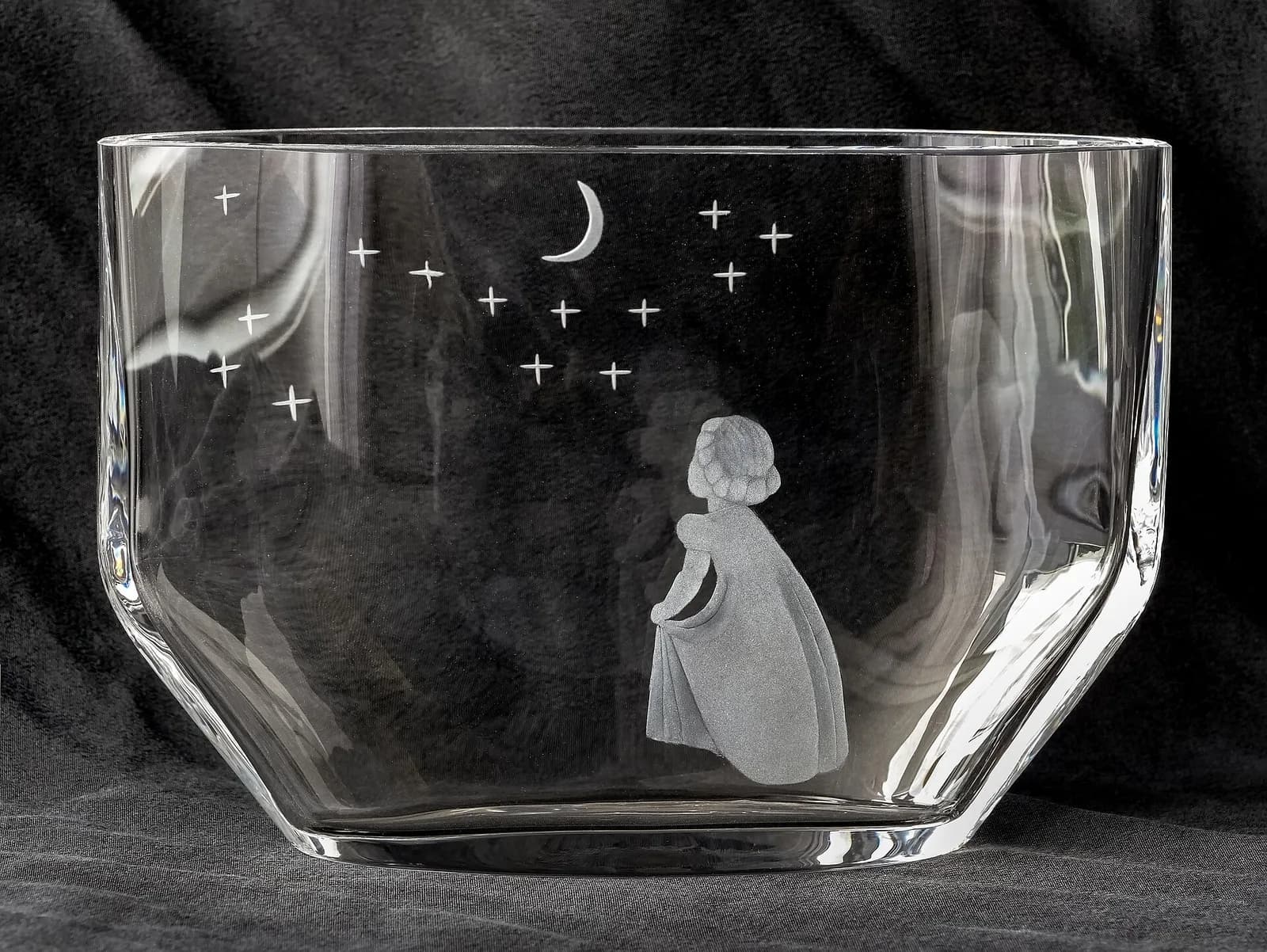

Гравировка по стеклу, как её описывает справочник по технике, лишь неглубоко прорезает поверхность и оставляет «морозный» след. Он отличается от резного стекла с глубокой огранкой и полировкой. Лазер получает такой же внешний результат другим способом: он нагревает поверхность быстрее, чем стекло успевает отвести тепло, и в слое возникают микротрещины, рассеивающие свет. Поэтому главный риск лазера — перегрев, а главный риск пескоструя — пыль.

Сравнение по задачам

Эти строки отражают общий расклад. Конкретные цены, глубина и скорость зависят от станка, абразива и стекла, и для заказа их берут по пробам.

Лазер: как не получить сколы

Практики, которые гравируют стекло лазером, называют сколы самой частой проблемой, особенно на тонкостенных бокалах и при высокой мощности. Что советуют:

Сколы, по рассказам операторов, вызывают три вещи: слишком высокая мощность или плотность, работа по сухой поверхности, а также глубокая гравировка, которая создаёт трещину. Глубокую лазерную гравировку практики не рекомендуют, потому что вокруг неё стекло растрескивается. Если нужен глубокий рельеф, его делают пескоструем.

Зеркальное покрытие CO2-лазером снимать не советуют: его убирают химически или абразивом, а лазер оставляет разводы. С другой стороны, фото на зеркале лазер воспроизводит хорошо, и в справочнике по гравировке по стеклу лазерная техника описана именно как способ воспроизведения изображений на зеркалах.

Для серийной гравировки посуды в линейке Wattsan есть CO2-маркеры CO2 LT и RF-серии: в карточках стекло и керамика названы среди материалов, а поле у моделей до 300×300 мм. Для большого стекла и зеркал берут обычный CO2-станок, а для гравировки стекла без сколов и для объёмных фигур внутри кристалла подходят ультрафиолетовые лазеры, об этом в материале про УФ-маркер.

Пескоструй: глубина и серия

Абразивная струя через маску (трафарет) убирает поверхность стекла там, где маски нет. В справочнике пескоструй назван подходящим для больших площадей вроде окон, с результатом, близким к травлению кислотой. Для заказа это значит: ровная матовая заливка, глубина по времени выдержки, плавные тени при послойной обработке.

Что нужно:

• кабина или защитная камера и компрессор нужной производительности (расход воздуха берут из паспорта пистолета);
• пистолет и абразив: электрокорунд (оксид алюминия), стеклянные шарики, гранатовый песок;
• трафарет: плёнка, на которую рисунок наносят плоттером или лазером, либо фоторезист.

Для рекламы пескоструй окупается, когда рисунок повторяется: трафарет вырезают раз и пользуются многократно. Единичный сложный рисунок с мелкими деталями проще сделать лазером.

Алмазный бор: ручная работа

Бор и бормашина (гравёр с алмазными насадками) дают линию любой глубины, а мелкая работа превращается в графику. По описаниям техники, инструмент для ручной гравировки стекла — мелкие абразивные круги и сверла, и результат зависит от навыка. Скорость низкая, единичная серия идёт часами. Что советуют практики при работе бором:

• работать на малых оборотах и лёгким касанием, не греть стекло;
• использовать воду для охлаждения и смывания пыли;
• перенести эскиз на стекло маркером или кальку, чтобы линия не уходила;
• защитить дыхательные пути и глаза: пыль стекла вреднее, чем кажется.

Бор берут на подарках, автомобильных номерах на стёклах и там, где нет ни станка, ни трафарета. На потоке он не конкурент ни лазеру, ни пескоструйной кабине.

Какое стекло можно гравировать

Обычное листовое и тарное стекло гравируется всеми тремя способами. С остальными надо быть осторожнее.

• Закалённое стекло гравировать нельзя: поверхностный слой сжат, и повреждение его может привести к разрушению всего изделия. На закалённом листе обычно есть клеймо в углу, и его ищут до заказа.
• Кристаллическое стекло и бокалы с высоким содержанием свинца ведут себя по-разному: на толстостенных изделиях лазер даёт чистый матовый след, на тонкостенных риск скола выше.
• Зеркала. Гравировка идёт по амальгаме или по самому стеклу в зависимости от стороны, и результат разный: с лицевой стороны получается матовый рисунок, с тыльной удаляется покрытие. Фото на зеркале лазер воспроизводит хорошо.
• Бутылки и цилиндры удобнее гравировать с поворотным устройством, чтобы поверхность под лучом не уходила из фокуса.

Если материал неизвестен, перед гравировкой на изделии делают пробу на обрезке или на дне изделия, где след не виден.

Трафарет для пескоструя

Качество пескоструйного рисунка определяет трафарет. На стекло наклеивают плёнку, рисунок вырезают плоттером или лазером, а лишнюю плёнку убирают с мест, которые надо обработать. Края плёнки должны плотно лежать на стекле, иначе под них заходит абразив и контур размывается.

Для рельефа с плавным переходом тонов трафарет делают из нескольких слоёв плёнки: части рисунка открывают поэтапно, и глубина растёт от слоя к слою. Работа кропотливая, но другие способы такой пластики не дают.

Как проверить результат

Хороший след на стекле ровный, без блестящих пятен нетронутой поверхности и без лучей трещин вокруг рисунка. После лазера ищут сколы по краю линии: они видны под углом к свету. После пескоструя проверяют края рисунка на подтёки абразива под плёнкой. После бора смотрят на линию: рывки и пропуски означают, что инструмент давил, а не скользил. Деталь с трещиной в стекле на заказ не отдают: трещина растёт со временем и от перепада температур.

Сколько стоит ошибка

Брак на стекле не исправляется: матовый след нельзя стереть, а скол на бокале заказчика означает потерю изделия, которое иногда принесено клиентом. Поэтому серийные мастерские работают по схеме с пробой на таком же стекле и согласуют макет до начала. Для чужого изделия пробу делают на дне или на таком же образце, а в договоре оговаривают, что стекло с внутренними напряжениями или трещинами принимается на риск заказчика.
