Как осмотреть б/у токарный станок перед покупкой и когда отказаться

Что покупаете на самом деле

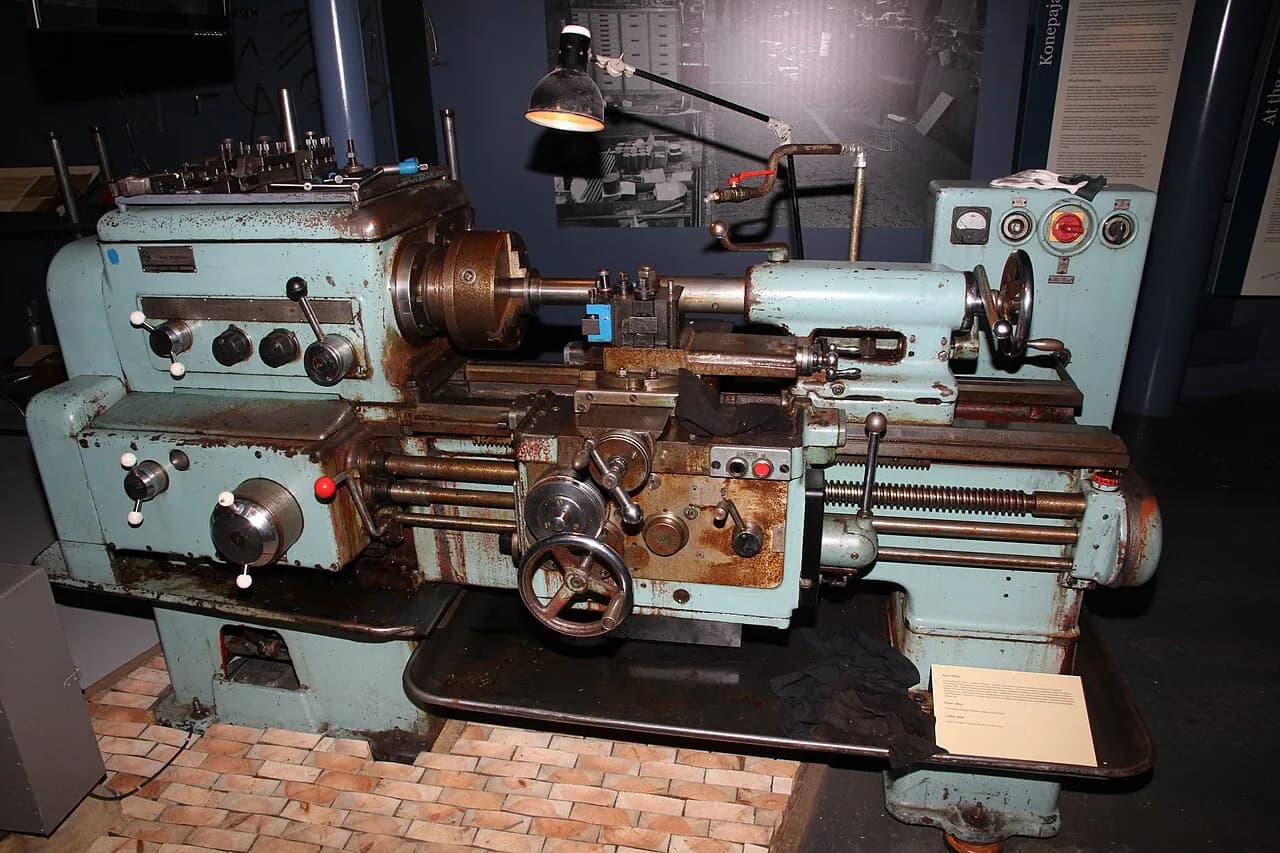

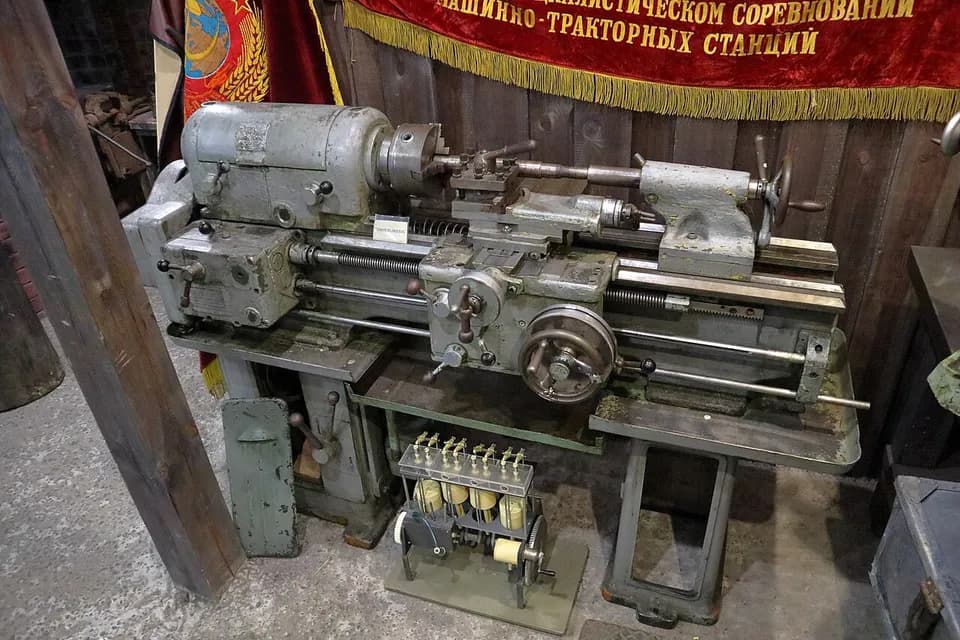

Станки 1К62, 16К20, 1Е61, ИЖ-250 и 1И611, ТВ-16 когда-то делали с большим запасом, но старыми они выглядят одинаково: слой масла и краски скрывает, где износ, а где нет. По отзывам практиков, станок почти всегда продают в том состоянии, в котором он дорабатывал свой срок. Значит, важно не «какая модель», а где и как на нём точили. Станок, на котором годами делали одну и ту же деталь у патрона, может быть почти новым в дальней части станины. Станок, который гоняли по всей длине, изношен равномерно, но предсказуемо.

Поэтому приезжайте с минимальным набором: индикатор с ценой деления 0,01 мм на магнитной стойке, щупы, пруток или заготовка хотя бы 30 мм, рулетка, фонарь и чистая ветошь. Скалку с конусом Морзе возить необязательно: геометрию по ней проверяют уже дома. Индикатор на магнитной стойке нужен, чтобы оценить провал станины и биение шпинделя на месте.

Станина: смотрят первой

Износ направляющих лечится шлифовкой, накладками или шабрением (подробности в статье про ремонт направляющих), и стоит это ощутимо. Поэтому осмотр начинают отсюда.

1. Отгоните суппорт к задней бабке и посмотрите направляющие у патрона: здесь изнашивается больше всего, потому что большинство деталей точат ближе к шпинделю. Поверхность должна быть ровной, без задиров и глубоких царапин.
2. Проведите ногтем поперёк призмы. Ступенька, которую едва чувствует ноготь, у практиков соответствует износу примерно 0,02–0,05 мм, отчётливая ступенька говорит о 0,1 мм и больше. Это ощущения, а не измерение, и их нужно подтвердить индикатором.
3. Поставьте стойку с индикатором на заднюю бабку (или на каретку), подведите наконечник к призме у патрона, обнулите и прокатите узел по всей длине. Показания дают относительный провал, а не точный износ, потому что бабка тоже изнашивается. Но разница в 0,1 мм и более между патроном и серединой уже повод для торга или отказа.
4. Не ограничивайтесь одним участком. На станках встречается износ 0,03–0,05 мм у патрона и почти идеальная дальняя часть, а бывает наоборот. Если детали будут мелкие, этого достаточно.
5. Прогоните каретку по всей станине и проверьте плавность. Подклинивание на краях говорит о выработке в середине, тугой ход в одном месте о том, что прижимные планки неправильно отрегулированы.

Люфты и узлы

Следующие проверки идут быстро и не требуют инструмента.

Поперечная подача. Выведите суппорт на себя до упора, прокрутите винт из конца в конец и сравните усилие и свободный ход лимба в крайних положениях и посередине. Если посередине люфт заметно больше, винт выработан в середине хода.

Прижимные планки каретки. Возьмитесь за фартук и попробуйте оторвать его от станины. Практики говорят, что люфт есть почти всегда, а его величину можно почувствовать руками. Его убирают шлифовкой планок, и не каждый ремонтник за это берётся.

Пиноль задней бабки. Выдвиньте её и потяните поперёк станка в крайних и среднем положениях. На пиноли не должно быть забоин, конус внутри ровный и без задиров, маховик вращается плавно.

Шпиндель. Зажмите пруток в патроне и пошевелите его вверх и вниз, а затем на слух проверьте работу на всех оборотах. Гул, стук и вибрация на больших оборотах плохой знак. Осевой и радиальный люфт шпинделя можно оценить индикатором, а допуск для нового станка измеряется единицами и десятками микрон: точное значение смотрите в паспорте и в ГОСТ 18097-93.

Коробка и гитара. Зубья шестерён должны иметь закруглённые края без выкрашивания и следов перегрева. Если масла в глазке нет, а насос работает, проверьте, приходит ли масло на лоток. При работе без смазки шестерни и вилки переключения греются, и следы видны сразу. Комплектность гитары сверьте с паспортом станка: недостающие сменные колёса найти и купить непросто.

Патрон. Проверьте, не болтаются ли кулачки, и посмотрите на след рабочих поверхностей. Радиальное биение патрона лечится расточкой кулачков, а износ спирали нет.

Таблица проверок и ориентиры

Допуски на новый станок задаёт ГОСТ 18097-93, точные значения зависят от класса точности и диаметра обработки, поэтому в таблице стоят порядки величин, а точные цифры берите из паспорта конкретной модели. Для станка, которому 40 лет, это не норма, а точка отсчёта.

Электрика и привод

Электрошкаф откройте только при выключенном и обесточенном станке, лучше при отключенном вводном автомате. Работы под напряжением в чужом шкафу не делают. Посмотрите на состояние проводки: оплавленная изоляция, самодельные скрутки и «жучки» вместо предохранителей означают, что станком пользовались как угодно. Проверьте, что включаются и выключаются пускатели и не искрят контакты. Лампочки и сигнальные цепи в старых станках часто питаются от отдельных обмоток трансформатора на 22, 36 или 110 В: это нормально, но в шкафу не должно быть ничего лишнего.

Оцените ремни и натяжение, шум двигателя на холостом ходу и торможение шпинделя. Помните про питание: двигатели 1К62 и 16К20 трёхфазные на 380 В, мощность главного привода 16К20 по справочникам около 11 кВт. В частном доме с однофазным вводом станок без частотного преобразователя не запустится, а трёхфазный ввод стоит отдельных денег и разрешений.

Пробная проточка

Попросите включить станок и сделать проточку. Для начала зажмите пруток диаметром 30–40 мм и проточите участок 80–100 мм на нескольких оборотах. Конусность и чистоту поверхности можно оценить без прибора: если диаметр у патрона и у конца заметно различается, значит, есть проблемы с геометрией или с биением. Для точной проверки отрежьте пробную канавку и измерьте диаметр микрометром в двух местах. Разница в несколько сотых миллиметра на 80 мм для б/у станка терпима (ориентир, не норма), больше нужно объяснять.

Если продавец отказывается включать станок или говорит, что станок «не на ходу», считайте его ценой лома плюс стоимость ремонта.

Сколько стоит довести станок

Ремонт, а не цена в объявлении определяет настоящую стоимость. Цены на шлифовку станины, шабрение и замену подшипников шпинделя сильно зависят от региона и года, поэтому до покупки запросите расценки у местной ремонтной мастерской. Участники выборных тем сходятся, что лучше купить станок на 150–200 тыс. рублей дороже, но в хорошем состоянии, чем дешёвый, который потребует капремонта и инструмента. Следующие работы практически всегда оказываются дороже, чем кажется: шлифовка направляющих, перешабровка передней и задней бабок, замена подшипников шпинделя, ремонт гитары и фартука.

Если нет задней бабки, гитары, патрона или шпиндельные втулки убиты, откажитесь без раздумий. Если выработка станины около 0,1 мм и больше по всей длине (ориентир), а станок нужен для точной работы в «сотку», откажитесь или торгуйтесь до цены лома. Если на станине следы газовой резки или болгарки, жёсткость потеряна безвозвратно.

Место, вес и питание

Заранее решите, куда он встанет. Станок весом 1,5 т требует подготовленного основания. У 1К62 вес по справочникам зависит от длины станины и составляет около 2–3 т, у 16К20 с РМЦ 1000 около 3 т, у лёгких станков вроде ИЖ и ТВ-16 от нескольких сотен килограммов до тонны. Точную массу смотрите в паспорте. Перекрытие в квартире или на втором этаже тяжёлый станок не выдержит: нагрузку на плиты нужно узнать у проектировщика или эксплуатирующей организации, а не прикидывать на глаз. Тяжёлый станок вывозят по частям: сначала снимают узлы, станину с задней бабкой, самую тяжёлую часть, грузят отдельно. Стропы берут текстильные и заводят по схеме из паспорта: стальной трос оставляет следы на направляющих. На месте станину выставляют по уровню до 0,02 мм/м, как в статье про проверку геометрии, до первого пуска. Установка на виброопоры допустима, но на мягком грунте и без плиты они уйдут. Подготовьте также трёхфазный ввод 380 В с заземлением и автоматом по паспортному току.

Когда отказаться сразу

• Нет задней бабки, гитары, фартука или кожухов.
• Втулки шпинделя или подшипники разбиты, шпиндель шатается рукой.
• Станина с газорезкой, трещинами, сварными ремонтами.
• Ступенька по всей длине станины заметна глазом и ощутима ногтем, а цена не уходит в ломовую.
• Продавец не даёт включить станок или проточить пруток.
• Нет трёх фаз и нет места для станка весом больше тонны.
