Ремонт направляющих токарного станка: накладки, компаунд, шабрение или шлифовка

С чего начать

Практики сходятся: износ направляющих не лечится «срочным шабрением». Сначала станок собирают и проверяют геометрию, чтобы понять, что именно изношено и насколько. Заусенцы снимают шабером, маслоканалы прочищают. Мелкие риски глубиной в доли сотки оставляют: они удерживают масло. Затем измеряют провал по всей длине станины индикатором и уровнем (порядок описан в статье про проверку геометрии токарного).

Два замечания, которые экономят время. Износ не одинаков по длине: у патрона он обычно больше, чем в дальней части. Если на всей станине провал в сотки, а станок нужен для обычных деталей, ремонт может быть не нужен вовсе. Любой станок можно починить, но не любой ремонт целесообразен: сравните стоимость шлифовки станины и накладок с ценой более целого станка.

Таблица выбора способа

Границы условные: единых норм нет, это ориентиры из практики. Точную глубину износа определяйте измерением на своём станке.

Накладки: зедекс, Ф4К, текстолит, латунь

Накладки клеят на подвижную часть (суппорт, стол), а станина остаётся шлифованным металлом. Из чего их делают:

• Зедекс ZX-100K. Листы от 2 мм. Производитель материала рекомендует двухкомпонентный эпоксидный клей, полосы толще 4 мм дополнительно закрепляют винтами.
• Фторопласт с наполнителем (Ф4К20 и подобные). Антифрикционный материал, который применяют в направляющих скольжения.
• Текстолит и катаная латунь. Их используют давно; текстолит пропитывается маслом, поэтому клей может со временем отставать. Алюминиевые или латунные заклёпки (проволока Ø3–5 мм) удерживают накладку от сдвига.

Порядок работ для накладки на суппорт:

Арифметика слоя. Пусть износ суппорта 0,2 мм, накладка 2 мм, слой клея около 0,1 мм, припуск под доводку шабером 0,05 мм. Чтобы вернуть поверхность в исходный уровень с припуском, накладка должна поднять её над изношенной на 0,2 + 0,05 = 0,25 мм. Накладка с клеем даёт 2,1 мм, значит, снимаем 2,1 − 0,25 = 1,85 мм. Если снять ровно 2 мм, поверхность поднимется только на 0,1 мм, и износ не выберется. Если снять 1,6 мм, припуск вырастет до 0,55 мм, и доводка затянется.

Если накладка клеится на наклонную грань, давление нужно создавать специальными планками под профиль или ставить узел в горизонт и пригружать. Ориентир по давлению при приклейке около 0,05 Н/мм² (точное значение смотрите в инструкции на клей и материал): для накладки 200×30 мм (6000 мм²) это 300 Н, то есть примерно 30 кгс. Резина толщиной 2–4 мм и твёрдостью 60–80 по Шору и жёсткий брус сверху выравнивают давление.

Компаунд вместо накладок

Вместо листов используют износостойкий эпоксидный компаунд с наполнителем (например, графитом): щели заклеивают, составом заливают зазор шприцем, затем формируют поверхность. Практики сообщают о случаях, когда такой ремонт отработал годы, но составы сильно различаются по качеству: используйте материалы с описанной технологией, а не первый попавшийся клей. Тиксотропный (густой) компаунд удобнее новичку, а жидкий наливной требует герметизации.

Шабрение

Шабрение даёт геометрию и масляные карманы, но берёт время. Основы по справочникам и опыту практиков:

• Слой краски на плите не толще половины допуска плоскостности. Берлинская лазурь или красная краска на машинном масле (тонким слоем), краску разводят индустриальным маслом, а не льняным. Свинцовый сурик ядовит, используйте безопасные пигменты.
• Плита и линейка должны быть поверены (ГОСТ 10905-86); пришабриваемая поверхность копирует плиту с погрешностью, зависящей от толщины краски. Метод трёх плит нужен, если эталона нет.
• Контроль геометрии станины идёт по уровню (0,02 мм/м) и линейке, не только «по краске». На длинной станине шабрением легко получить зигзаг по длине.

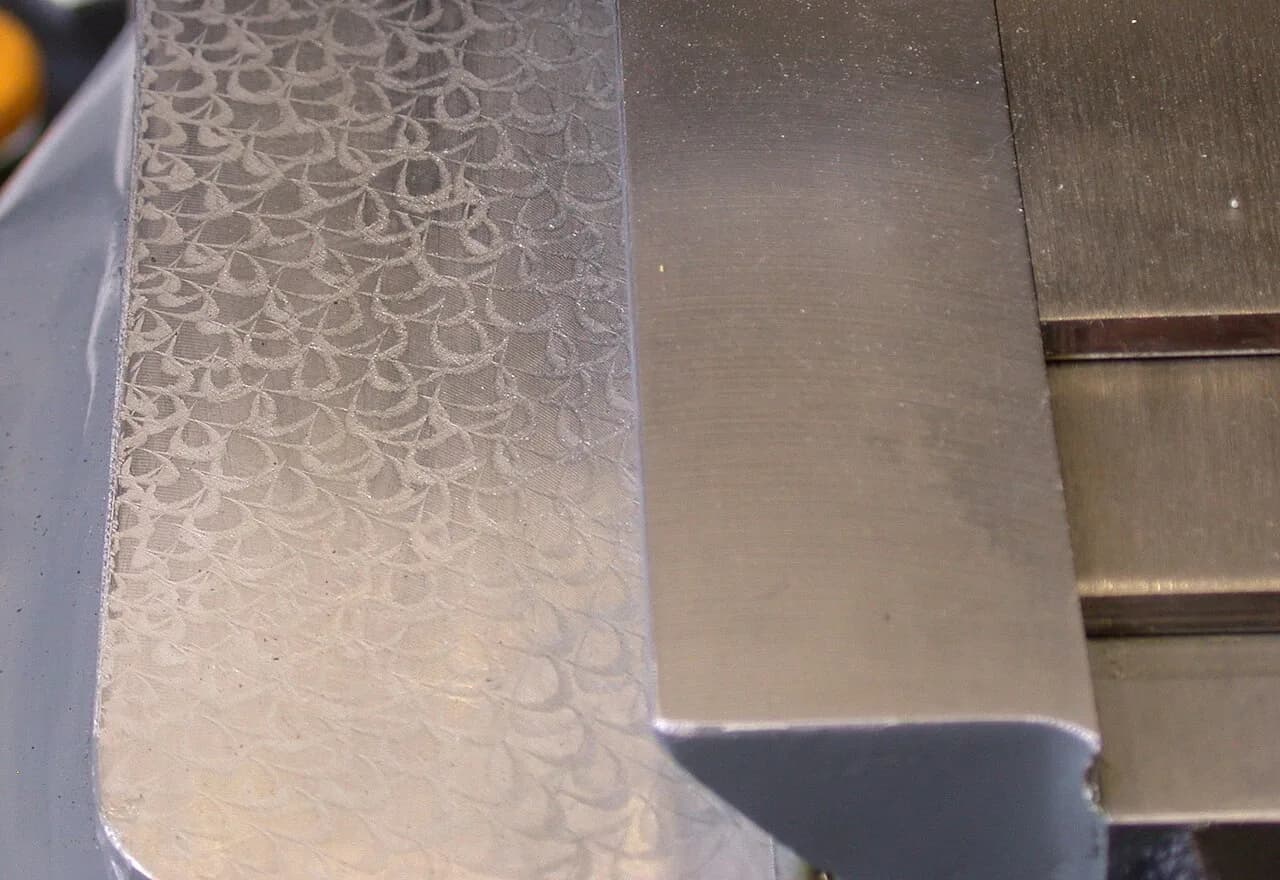

• «Разбивка» (узор из лунок) удерживает масло и не даёт плоскостям схватиться. Её наносят и после шлифовки.

Шлифовка

Шлифовка быстрее шабрения на длинных станинах. После неё нужна разбивка, а при полной перешлифовке всех рабочих поверхностей придётся заново пришабривать корпус передней бабки, затем заднюю бабку по передней, проверить просевшую каретку и фартук, а также проверить маточную гайку. Это капитальный ремонт, поэтому одновременно решают, что менять: накладки на каретку, подшипники шпинделя, ходовой винт.

Контроль

После любого ремонта проверяют: прямолинейность и параллельность перемещения суппорта оси шпинделя (допуски для вашего класса точности и размера станка смотрите в ГОСТ 18097-93 и паспорте), установку станины по уровню, соосность центров, пробную проточку. Подробнее в статье про геометрию токарного станка.

Как не допустить износа

Защита направляющих скребками и пыльниками, регулярная смазка индустриальным маслом, чистка от стружки. Окалина и горячая стружка быстро портят мягкие накладки, поэтому при обдирке поковок направляющие закрывают щитками.
