Самодельный станок с ЧПУ или готовый: что получится и сколько это стоит

Из чего собирают станок 600×900 мм

Типовая схема: портал едет по длинной оси, шпиндель по поперечной, ось Z короткая и жёсткая. Узлы выбирают из нескольких вариантов, и от выбора зависит и цена, и результат.

Шпиндель выбирают отдельно: статья про шпиндели объясняет, чем воздушный отличается от водяного. Ручной фрезер на 1–1,2 кВт стоит дёшево, но шумит, греется и не рассчитан на долгую работу.

Шаги на миллиметр и предел контроллера

Прошивка GRBL требует число шагов на миллиметр: steps_per_mm = (шагов на оборот × микрошаг) / подача на оборот. Мотор 1,8° делает 200 шагов на оборот, драйвер настраивают на 16 микрошагов, получается 3200 импульсов на оборот.

• Винт Tr8×8 (ход 8 мм на оборот): 3200 / 8 = 400 шагов/мм, разрешение 1/400 = 0,0025 мм.
• Ремень GT2 с шагом 2 мм и шкивом на 20 зубьев (40 мм на оборот): 3200 / (2·20) = 80 шагов/мм, 0,0125 мм на шаг.
• ШВП SFU1605 (ход 5 мм): 3200 / 5 = 640 шагов/мм, 0,0016 мм на шаг.

Теперь предел. По описанию проекта GRBL на плате Arduino с процессором 328p удерживает до 30 кГц стабильных импульсов. Для винта Tr8×8 это 30 000 / 400 = 75 мм/с, то есть 4500 мм/мин. Для SFU1605 при 640 шагов/мм получается 30 000 / 640 ≈ 46,9 мм/с, то есть 2812 мм/мин: потолок ниже рабочей подачи 3000–4000 мм/мин, которую просит фанера. Выход — микрошаг 1/8 (320 шагов/мм и 5625 мм/мин) или 32-битный контроллер. Для ремня GT2 запас огромный: 30 000 / 80 = 375 мм/с.

Жёсткость: почему 0,01 мм недостижимы

Оценим только портал. Балка из профиля 40×80 длиной L = 800 мм, модуль упругости алюминия E = 70 000 МПа, нагрузка на шпиндель 50 Н (около 5 кгс, ориентир для рабочей подачи). Прогиб балки на двух опорах с нагрузкой посередине: δ = F·L³ / (48·E·I).

Момент инерции профиля 40×80 зависит от производителя и ориентации: по данным FramingTech Ix = 16,94 см⁴ и Iy = 70,16 см⁴.

• Профиль лежит широкой стороной (I = 16,94 см⁴ = 169 400 мм⁴): δ = 50·800³ / (48·70 000·169 400) = 2,56·10¹⁰ / 5,69·10¹¹ ≈ 0,045 мм.
• Профиль стоит на ребре (I = 70,16 см⁴ = 701 600 мм⁴): δ = 2,56·10¹⁰ / 2,36·10¹² ≈ 0,011 мм.

При жёсткой заделке концов прогиб в четыре раза меньше (0,011 и 0,003 мм), реальная балка между двумя схемами. Но в расчёт не вошли податливость стыков профиля и кареток, прогиб оси Z с вылетом шпинделя, люфт гайки и вибрация шпинделя. Они добавляют к прогибу балки свои сотые доли, и паспортные 0,01 мм остаются на бумаге. Для фанеры и МДФ это не проблема, для посадочных размеров по металлу — проблема.

Эталон для сравнения: у серийного настольного фрезера 600×900 на странице производителя указана точность позиционирования 0,02 мм, и это при чугунных опорах портала и стальной станине.

Что режет самодельный станок

Фанера 18 мм. Фреза Ø6 мм, два зуба, 18 000 об/мин, подача 3000–4000 мм/мин, проход 3–4 мм (ориентир): нагрузка на зуб 3600 / (18 000·2) = 0,1 мм. Для детали на 18 мм хватает 5 проходов по 3,6 мм. Режимы для MDF, фанеры и массива подробно разобраны в статье о режимах фрезеровки, а в самоделке главное не вылезти за подачу, которую тянет драйвер и контроллер (см. расчёт выше).

Алюминий. Мелкие плоские детали, проход 0,3–0,5 мм, однозаходная фреза, смазка. Для листа 6 мм это 12–20 проходов, а станок при этом дрожит: это предел самодельной конструкции, и серьёзную обработку металла она не вытягивает. Подробнее о металле на фрезерах с ЧПУ — в материале о фрезеровании алюминия.

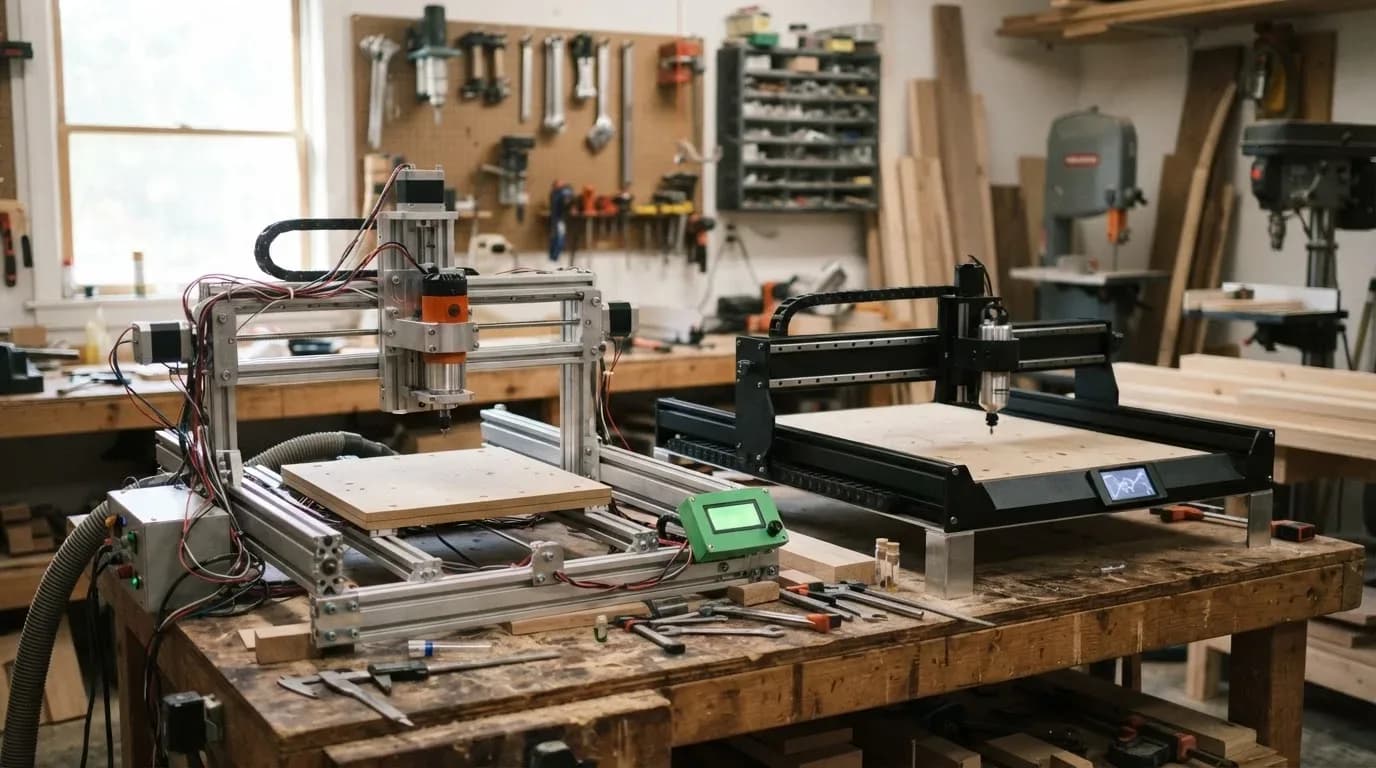

Самодельный против готового

Готовый настольный станок класса 600×900 — это станок вроде 0609 MINI. По данным производителя Wattsan, у этой модели поле 900×600 мм, шпиндель 2,2 кВт, контроллер DSP A11 и масса 135 кг; комплектацию в разных источниках указывают по-разному, поэтому перед покупкой сверяйте её с документацией.

По комплекту: программа CAM нужна в обоих случаях, выбор описан в статье про CAM, а управляющий код — в материале про G-код. Общий выбор фрезера под мастерскую разобран отдельно: как выбрать фрезерный станок с ЧПУ.

Расчёт стоимости сборки

Ниже сумма позиций для поля 600×900 мм. Цены, помеченные розничным прайсом, взяты у российского поставщика PureLogic 3 октября 2026; строки с пометкой «оценка» заложены по опыту сборок и требуют проверки у продавца. Покупка из Китая часто дешевле, но добавляет доставку и сроки.

Теперь время. Сборка и настройка 80 часов (середина диапазона 40–120), час вашего времени примем 1000 руб. (ориентир, подставьте свой). Запас на ошибки и доработки 15%. Готовый станок класса 600×900 берём за 350 тыс. руб. (ориентир). Самодельный дешевле, пока выполняется 1,15·C_комп + H·r < C_гот. Подставим: 1,15·234 = 269 тыс.; 269 + 80·1,0 = 349 тыс. против 350 тыс. Точка безубыточности по ставке: r = (350 − 269) / 80 ≈ 1,0 тыс. руб./ч. Если ваш час стоит дороже, готовый станок выгоднее.

Добавим простой. Допустим, готовый станок приносит маржу 25 тыс. руб. в месяц (пример, свою цифру считайте в калькуляторе окупаемости фрезера с ЧПУ), а сборка самодельного отнимает месяц. Тогда r = (350 − 269 − 25) / 80 = 0,7 тыс. руб./ч. При марже 2000 руб. с заказа 25 тыс. руб. — это около 13 заказов в месяц: именно столько заказов теряет самоделка, пока вы её собираете.

Портал и станина работают на кручение, поэтому сечение должно быть замкнутым: стальная труба с диагональными перегородками держит нагрузку заметно лучше плоского швеллера. Длинную балку, около 2,5 м, из алюминиевого профиля лучше не делать: ей нужна стальная труба с толстой стенкой. Для широкого портала проще поставить ШВП с двух сторон, чем добиваться жёсткости на кручение у одной балки.

Типичные ошибки сборки

1. Рама из МДФ. Плита впитывает влагу, ползёт, а на вибрации шпинделя гудит. Для портала нужны профиль или сталь, для стола — плита по плоскости.
2. Слабые шаговые двигатели. Моторы 0,5–1 Н·м пропускают шаги под нагрузкой фрезы и теряют позицию. Для станка 600×900 берут 1,8–3 Н·м. Сверьте и ток: двигатель на 4,2 А (так заявлена, например, модель 23HS8404 с моментом 1,8 Н·м) недозагружает драйвер на TB6600 с током 3,5 А.
3. Нет экранированных кабелей. Частотник шпинделя создаёт помехи, пропуск шагов проявляется как «поплывшая» деталь. Кабели двигателей и шпинделя экранируют, экран заземляют, силовые и сигнальные провода разводят.
4. Слабый шпиндель. Ручной фрезер на 1–1,2 кВт работает на пределе, перегревается и даёт биение.
5. Нет вытяжки. Пыль забивает направляющие и ШВП, а древесная пыль вредна для здоровья. Подробности про электрику и вытяжку — в статье об оснащении мастерской.
6. Нет технического задания. До постройки выпишите материалы, режимы, нужную точность и массу заготовок, и попробуйте свою фрезу и заготовку на небольшом китайском станке. Шпиндель берут готовый, вылет фрезы держат минимальным: моторы от бытовой техники сталь не потянут.
7. Рама из профильной трубы строгается под рельсы без подготовки. Лучше приварить платики, дать раме выдержаться, потом профрезеровать или прошлифовать плоскости и проверить их линейкой, краской и щупом. В стенке 3 мм резьба М5 даёт меньше четырёх витков, поэтому приваривают полосу или ставят резьбовые вкладыши.

Калибровку делают по каждой оси отдельно: пошлите ось на 100 мм (на длинной оси лучше 800–1000 мм), измерьте реальный ход и пересчитайте. Новое значение шагов на миллиметр равно старому, умноженному на пройденное и делённому на заданное; после смены параметра программу перезапускают. Если станок едет ровно в 25,4 раза дальше или короче, перепутаны дюймы и миллиметры.
