Кратко
Не заваривают детали из пружинной стали (рессоры, пружины, торсионы), рулевые и тормозные элементы, диски колёс и баки без промывки: сварка разрушает термообработку, шов около зоны нагрева становится хрупким, а авария стоит дороже замены. Чугун и литой алюминий варят, если деталь не несёт знакопеременной ответственной нагрузки: чугун короткими швами по 20–30 мм с проковкой, алюминий с общим прогревом и засверловкой концов трещины.
- Сварка греет металл выше температур отпуска и закалки, поэтому у закалённых и пружинных сталей рядом со швом остаётся хрупкая зона. Деталь, работающая на знакопеременную нагрузку, ломается именно там.
- Рессоры, пружины, торсионы, рулевые и тормозные элементы, колёсные диски и ёмкости из-под топлива сваркой не восстанавливают: только замена или промывка и осмотр специалистом.
- Серый чугун чинят электродами с никелем, короткими швами 20–30 мм с проковкой и остыванием, засверлив концы трещины. Практики уважают и подогрев всей детали.
- Литой алюминий (головки блока, картеры) варят TIG на переменном токе с прогревом всей детали; результат зависит от состояния литья, и часть мастеров советует не тратить время на старые изношенные детали.
Как решают «варить или менять»
Сначала не техника, а вопросы к детали. Операторы, которые принимают такие заказы, по сути задают пять.
- Из какого материала? Если марка неизвестна, предсказать поведение шва нельзя. Искровая проба на наждаке (по цвету и форме искр) отличает чугун от стали и даёт грубую оценку содержания углерода, но не заменяет паспорта.
- Была ли термообработка? Пружины, рессоры, торсионы, закалённые валы, режущий инструмент — да, и сварка её разрушает.
- Какая нагрузка? Статическая (корпус, кронштейн под малой нагрузкой) прощает больше, чем знакопеременная и ударная (подвеска, рулевое).
- Чем грозит отказ? Если деталь отвечает за управление, торможение или несёт людей, ответ один: замена.
- Сколько стоит новая? Когда замена дешевле работы мастера и последующих расходов, вопрос закрыт.
Как определить материал
Если марка неизвестна, начните с простых признаков. Чугун хрупкий: при ударе молотком по краю откалывается, а не гнётся, стружка при сверлении ломкая и тёмная. Сталь гнётся и даёт спиральную стружку. На наждаке чугун даёт короткие красноватые искры, а сталь — светлые длинные, тем более ветвистые, чем больше в ней углерода. Алюминий лёгкий и не притягивается магнитом. Пружинную сталь выдаёт упругость: деталь после изгиба возвращается в форму. Эти признаки ориентировочные и не заменяют документации: для ответственной детали без паспорта вывод один, замена.
Что не заваривают
| Деталь | Почему не варят | Что делать |
|---|---|---|
| Рессора, пружина, стабилизатор поперечной устойчивости, торсион | Пружинная сталь типа 65Г; рядом со швом металл становится «как стекло» и лопается у шва от малой нагрузки. Практики, пробовавшие варить с отпуском и без, получали одинаковый результат | Замена |
| Рулевые тяги, наконечники, поворотные кулаки, тормозные элементы | Знакопеременная нагрузка, авария при отказе | Замена |
| Колёсные диски | Литые диски хрупки, штампованные теряют геометрию, нагрузка циклическая | Замена или профильный сервис с контролем |
| Топливный бак, канистра, бочка из-под горючего | Пары взрываются при нагреве; нужна промывка и пропаривание | Не заваривать самому без промывки и вентиляции |
| Газовый баллон | Остаточное давление и пары; промывка и освидетельствование — обязательны | Не варить и не резать без слива, промывки и специальной подготовки |
Про стабилизатор есть обсуждение, в котором мнения разошлись: часть мастеров заваривала детали из обычной стали и жаловалась на трещины редко, другие напоминали, что сталь стабилизатора пружинная, а нагрузка на скручивание тяжёлая. Для вас это значит одно: пока вы не знаете марку и не можете подтвердить режим термообработки, ручаться за шов нельзя. Заварили и вернули клиенту, а через месяц авария — ответственность ваша.
Чугун: что можно
Чугун плохо варится из-за углерода: при быстром остывании у шва появляется отбел (белый чугун) и мартенсит, а они твёрдые и хрупкие. Мастера выбирают одну из схем.
Холодная сварка электродами с никелем. Подходят электроды с никелевым или медно-никелевым стержнем (МНЧ-2 и аналоги). Порядок:
Заварка трещины в корпусе из серого чугуна
- 01
Очистите деталь
от масла и грязи: чугун впитывает масло, и шов получается с порами. Прогрейте деталь до удаления масла из пор.
- 02
Засверлите концы трещины
сверлом 3–4 мм, чтобы она не пошла дальше.
- 03
Разделайте кромки
V-образно, на 2/3 толщины.
- 04
Варите короткими швами
по 20–30 мм на минимальном токе, электродом небольшого диаметра, с остыванием до температуры, которую можно держать рукой.
- 05
Проковывайте шов
лёгкими ударами молотка сразу после каждого отрезка: так снимают растягивающее напряжение.
- 06
Остывайте медленно
, без сквозняка и без воды.

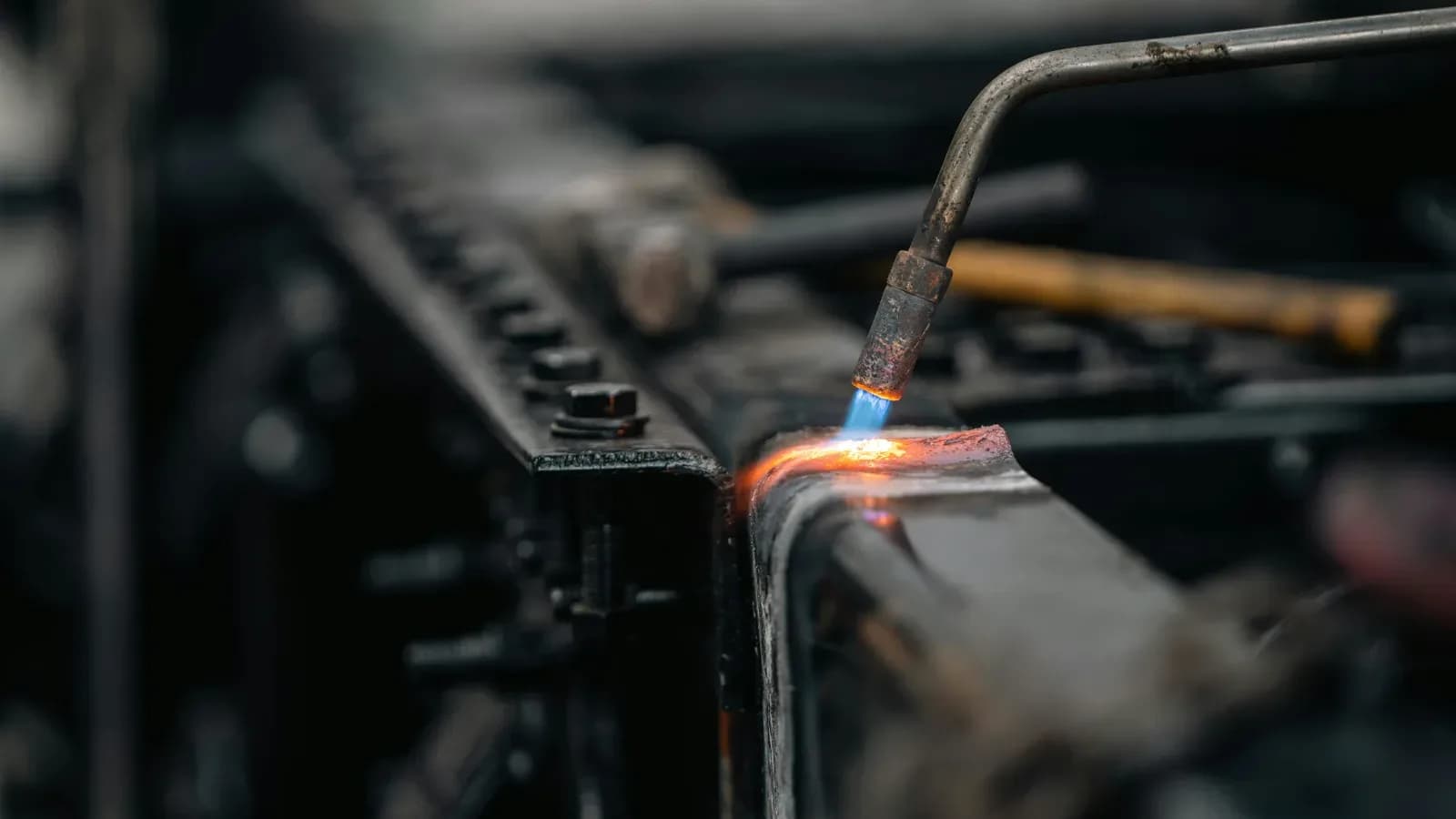

С подогревом. Для крупных и сложных деталей подогревают всю деталь и остужают вместе с печью или под теплоизоляцией. Это уменьшает разницу температур и вероятность новых трещин. Подробно про электроды, подогрев и засверловку — в статье Как заварить трещину в чугуне.
Полуавтомат. В справочнике по сварке в углекислом газе ковкий и высокопрочный чугун сваривают проволокой Св-08Г2С в CO2 на токах около 50–100 А без предварительного подогрева; на больших токах в шве появляются мартенсит и ледебурит, а в зоне термического влияния — отбел и микротрещины. У практиков есть и противоположный опыт: проволока Св-08Г2С на сером чугуне даёт трещины вдоль границы шва. Так что вывод осторожный: для ответственного ремонта серого чугуна берите никелевые электроды, а полуавтомат оставьте для ковкого и высокопрочного чугуна на малых токах.
Литой алюминий: головки блока и картеры
Для алюминиевого литья берут TIG на переменном токе (AC) с присадкой, подходящей к сплаву. Настройки и присадки разобраны в статье про сварку алюминия TIG. Для ремонта литых деталей практики советуют:
- Прогрев всей детали, особенно массивной: холодный алюминий быстро уносит тепло, шов не сплавляется, а деталь трескается рядом. Точную температуру определяет сплав; ориентир для крупного литья — порядка 150–200 °C.
- Засверловка концов трещины, разделка кромок, обезжиривание. Литьё пропитано маслом, поэтому шов пористый, пока масло не удалено прогревом.
- Опрессовка и подрезка плоскости после сварки: головку блока после ремонта проверяют на герметичность и фрезеруют плоскость. Без этого ремонт бессмысленен.
Практики расходятся в оценке. Одни говорят, что трещины в головке чинятся нормально и такая деталь ходит долго. Другие напоминают, что массивную головку тяжело варить TIG без серьёзного подогрева, а для недорогих автомобилей замена проще. В одном рассказе заплатка плазменной сваркой отвалилась после 25 тысяч километров, и прокладка снова прогорела. Берите заказ, если трещина не в зоне уплотнения и не в камере сгорания, и честно предупреждайте о риске.
Если сварка всё же уместна
Сварка уместна для статических деталей: корпуса, кронштейны, рамы, кожухи. Здесь же работают приёмы против коробления из статьи про поводку тонкого листа: прихватки, короткие швы, остывание. Ответственные сварные узлы выполняют по технологической карте и проверяют контролем; общий обзор процессов — в статье Виды сварки металлов.
Частые вопросы
Можно ли заварить лопнувшую рессору, если сделать отпуск?
Практики пробовали варить пружины с отпуском и без, и результат был один: металл рядом со швом хрупкий и лопается от малой нагрузки. Восстановить термообработку в мастерской, не имея печи и контроля твёрдости, нельзя. Рессору меняют.
Чем лучше варить чугун в гараже?
Электродом с никелевым или медно-никелевым стержнем короткими швами с проковкой и остыванием. Для массивной детали добавьте общий подогрев и медленное остывание.
Почему шов на алюминиевой детали пористый?
Литьё пропитано маслом и содержит газ, а оксидная плёнка на кромках не удалена. Деталь прогревают для выхода масла, зачищают кромки до блеска, обезжиривают и варят на переменном токе.
Можно ли самому приварить крепление к стабилизатору?
Менять геометрию детали, работающей на скручивание, рискованно: наварка создаёт концентратор напряжений и зону отпуска. Лучше взять новую деталь.
Источники
- Как заварить стабилизатор поперечной устойчивости ↗ — обсуждение практиков.
- Сварка чугуна полуавтоматом ↗ — обсуждение практиков с выдержкой из справочника А. Г. Потапьевского «Сварка в углекислом газе» (М.: Машиностроение, 1984
- Сварка ГБЦ ↗ — обсуждение практиков.
