Как сделать наручные часы с шахматами на циферблате с лазерным маркером
Блогер: ЛевшаРолик от 01.03.2023 · Ролик идёт 11 минут 18 секунд
Кратко
Материалы
- Донор: нерабочие кварцевые наручные часы за 300 рублей (по словам автора), у которых оказался рабочий календарь
- Нержавеющая сталь 0,5 мм на циферблат
- Латунь: пруток на фигуры, лист 0,5 мм на верх коня
- Патина для чернения чёрных фигур, паяльная паста, клей для металла
- Две ножки-«грибочка», на которых держится механизм
Как делали: шаг за шагом
1. Разбор часов0:02
Вынимают головку с заводным валом, снимают стрелки и циферблат.
2. Вырезка циферблата1:06
Диск из нержавейки 0,5 мм вырезает лазер, проходов нужно много, в ролике их сократили. Лишнее вынимают, диск выравнивают.

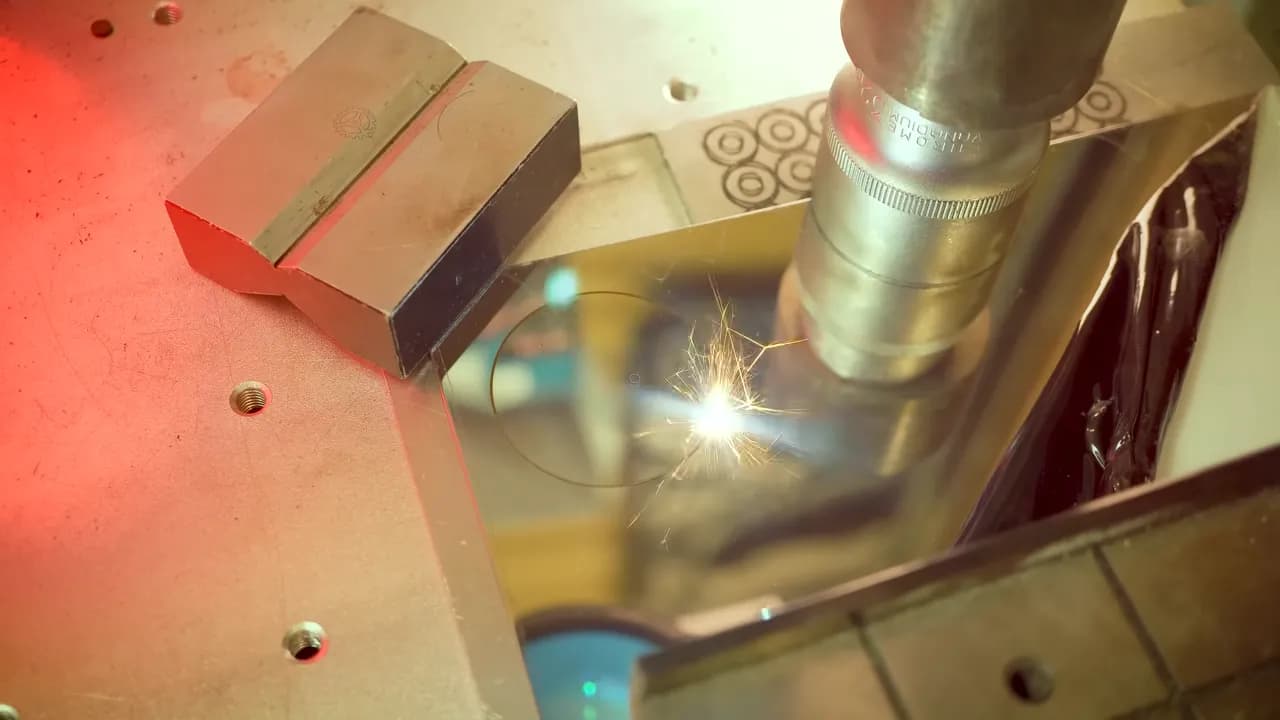

Лазер вырезает диск циферблата из нержавейки 0,5 мм: проходов много, в ролике они сокращены.

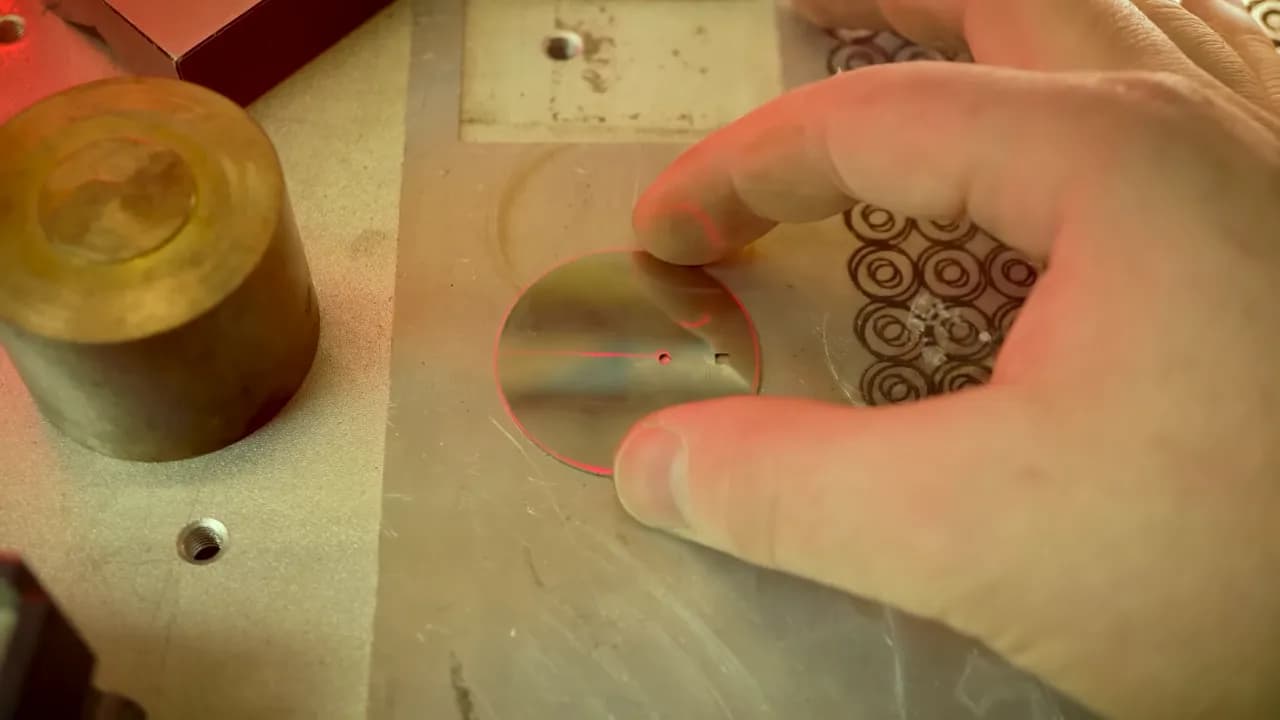

Вырезанный диск на столе станка, дальше его выравнивают и матируют. 3. Матирование и гравировка3:36
Глянцевую поверхность делают равномерно матовой, потом лазером наносят шахматную доску, логотипы шахматного клуба и таймер. Компоновку автор рисовал и перерисовывал несколько дней, оттенки проверял на тестовых кусочках металла.

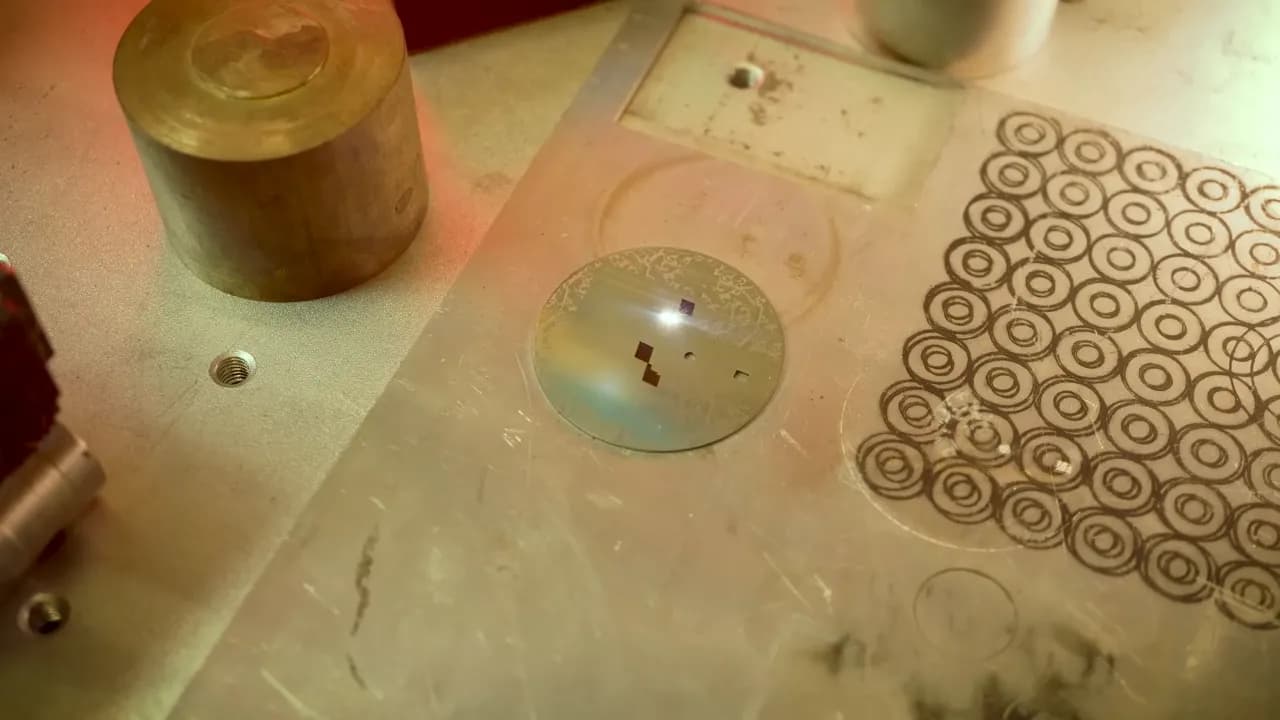

Матовая поверхность циферблата и первые линии гравировки.

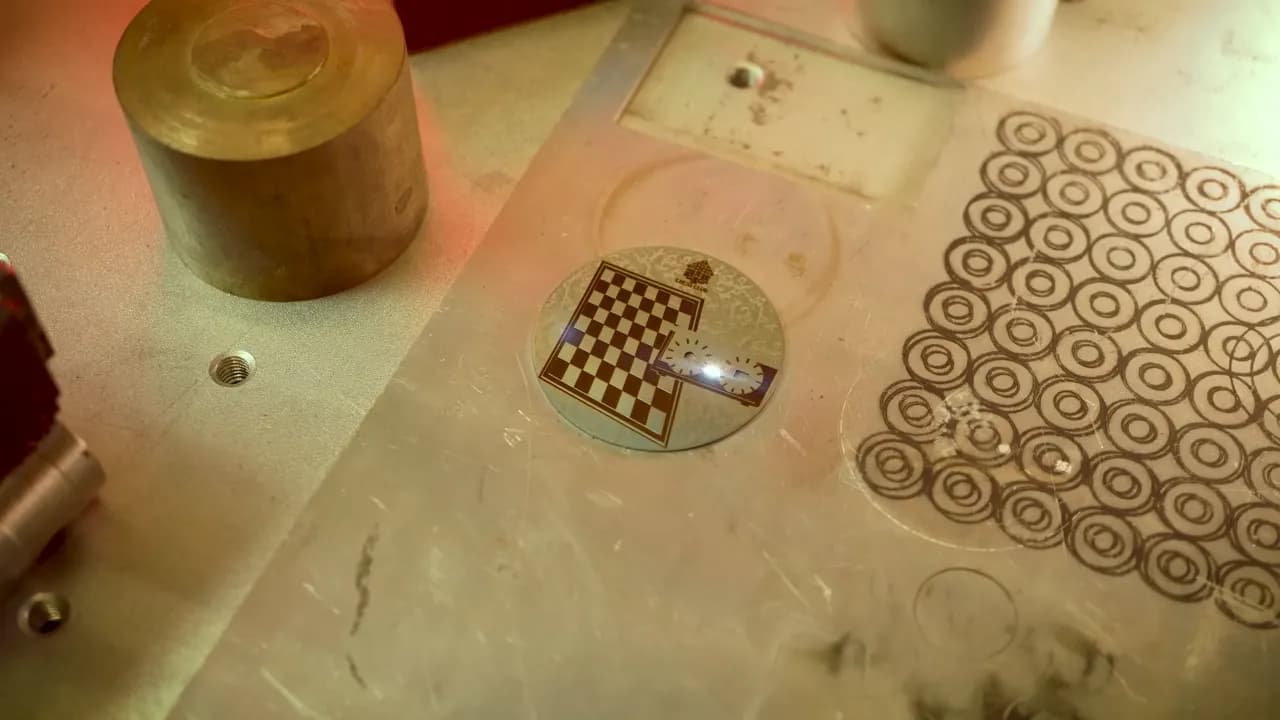

Лазер гравирует шахматную доску и таймер на матовом циферблате. 4. Точение фигур4:42
Контуры фигур берут из картинки. Заготовку стачивают до диаметра 1,8 мм на простом токарном станке с цанговым патроном, остальную форму точит станок с ЧПУ за один проход. Работа очень медленная, в ролике ускорена в 13 раз. Первый слон получился высотой 2,5 мм.
5. Доводка и чернение5:46
Делают не весь комплект, а часть фигур для имитации партии. Короля, пешку и слона берут сразу, ладью, ферзя и коня дорабатывают, шлифуют и полируют. Чёрные фигуры патинируют, белые оставляют золотистыми.

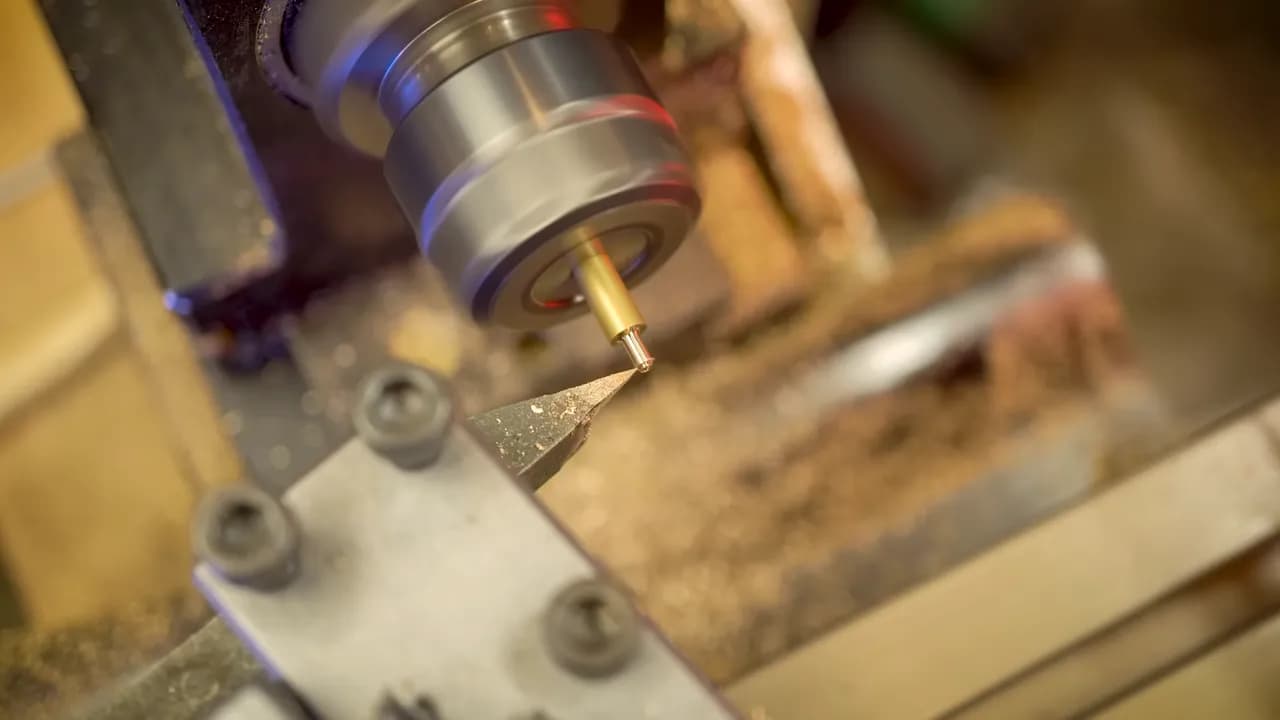

Токарная обработка микро-фигуры: заготовку стачивают до диаметра 1,8 мм.

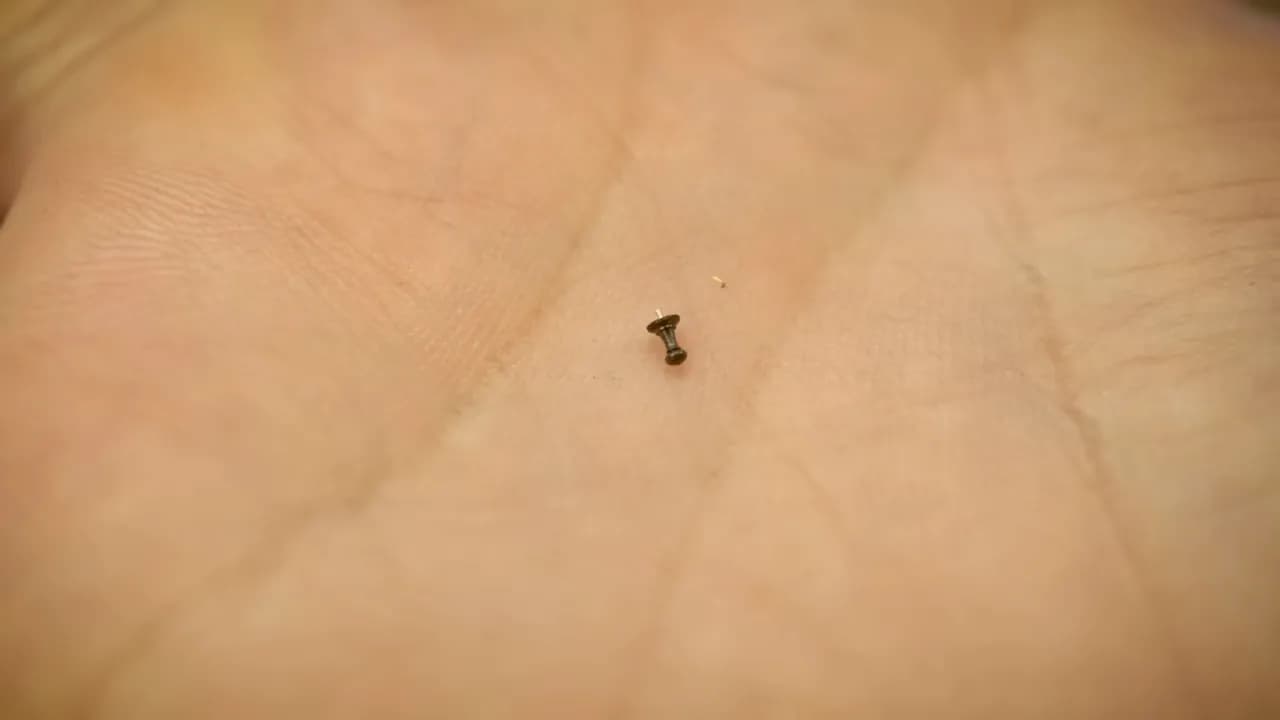

Фигура после чернения: чёрные фигуры патинируют, белые остаются золотистыми. 6. Конь из листа6:51
Верх коня вырезан из латунного листа 0,5 мм, окалину зашлифовали, деталь впаяли в подставку паяльной пастой. Конь встал по центру сам.
7. Ножки для механизма и стрелки7:55
Механизм смещён от центра, поэтому ему ставят две ножки, приклеенные на клей для металла: паяльник изменил бы цвет рисунка. Часовую и минутную стрелки укорачивают, секундную срезают.
8. Установка фигур и сборка9:29
Лазер гравирует места крепления фигур, фигуры вклеивают на клей для металла. Заводную головку срезают, ставят циферблат и закрывают заднюю крышку.

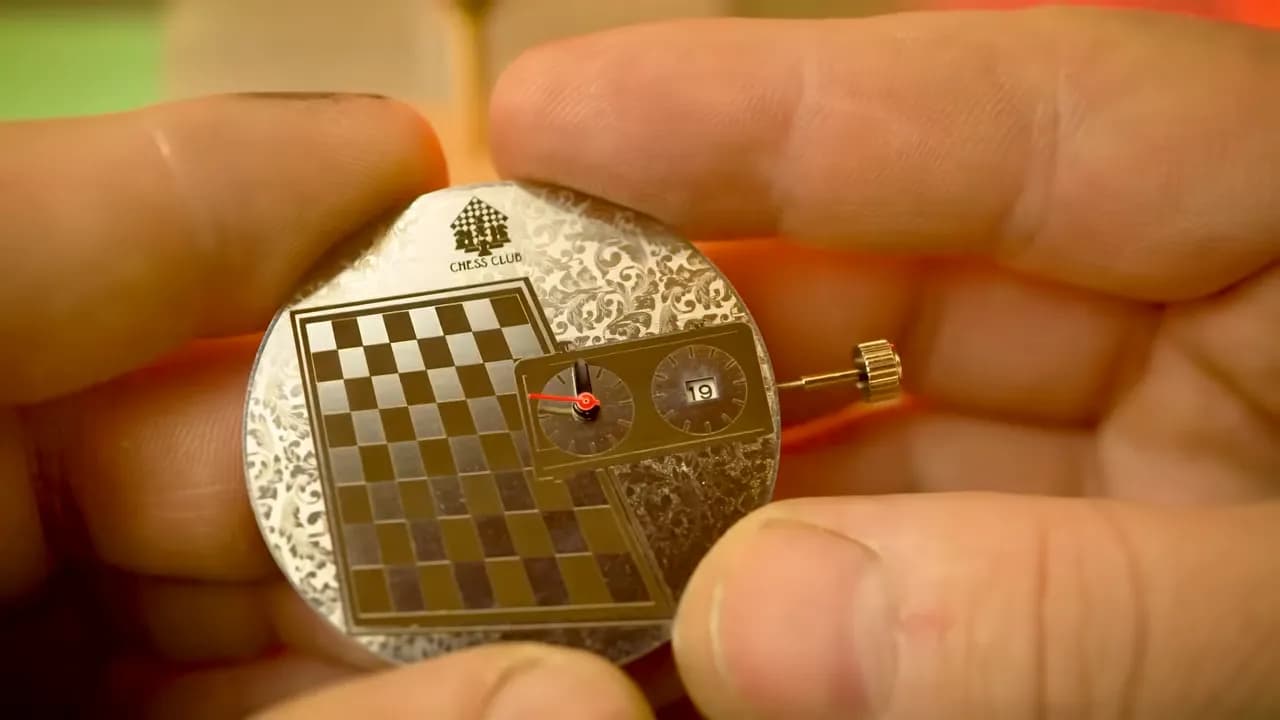

Готовый циферблат с шахматной доской, надписью и таймером до установки фигур.
Режимы и параметры из ролика
- Циферблат: нержавеющая сталь 0,5 мм, проходов «довольно много», число не названо
- Фигуры: заготовка стачивается до диаметра 1,8 мм, слон высотой 2,5 мм, видео точения ускорено в 13 раз
- Отступ от нижнего ободка у фигуры 0,13 мм
- Мощность и скорость лазера в ролике не называются и на кадрах не видны

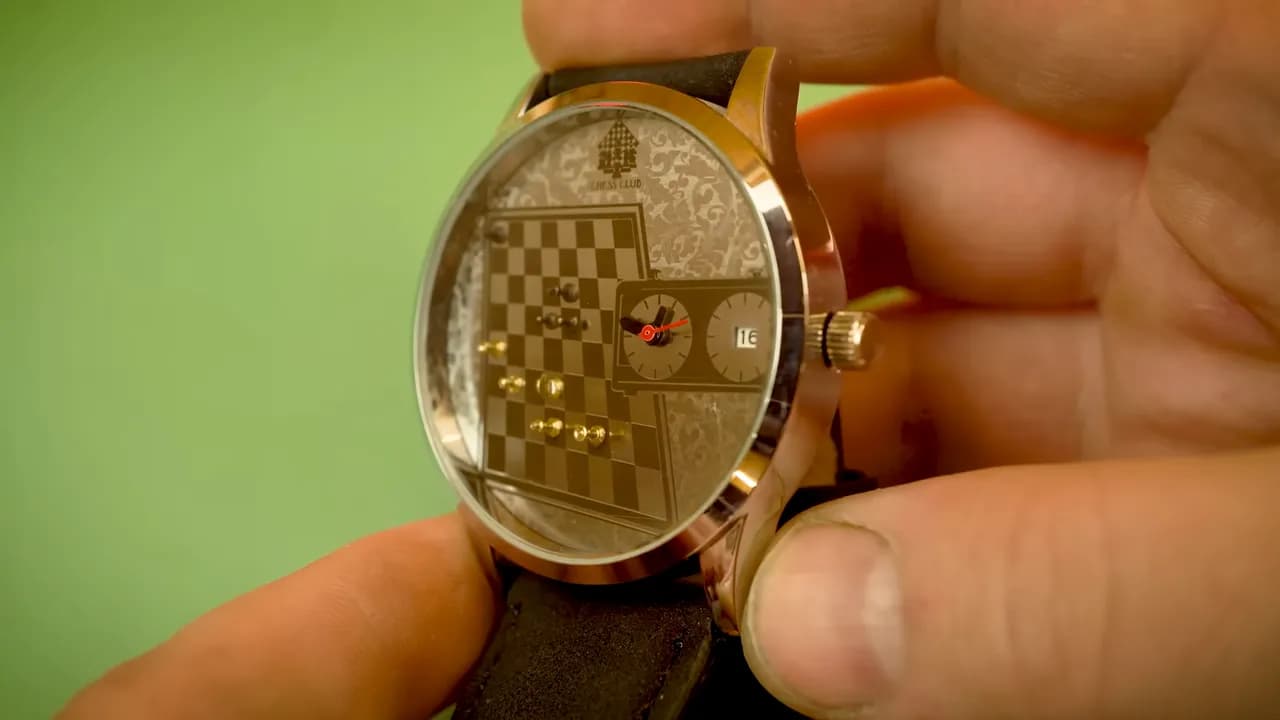

Что получилось
Сколько времени заняло
Общее время и время работы станков автор не называет. Известно только, что компоновку циферблата рисовали и перерисовывали несколько дней, а точение одной фигуры на станке с ЧПУ идёт настолько долго, что в ролике его ускорили в 13 раз.
Оборудование
Лазерный станок (маркер), модель в ролике не названа. Класс оборудования: Маркеры волоконные.
Примерная себестоимость (оценка)
| Статья | Сумма |
|---|---|
| Донорские часы (по словам автора) | 300 ₽ |
| Нержавеющая сталь и латунь (небольшие остатки листа и прутка, оценка) | 600 ₽ |
| Патина, паяльная паста, клей для металла | 500 ₽ |
| Работа лазера (вырезка и гравировка циферблата, около 2 часов, оценка) | 1 800 ₽ |
| Работа токарных и фрезерных станков (около 5 часов, точение микро-фигур очень медленное, оценка) | 4 500 ₽ |
| Ручная работа (около 40 часов по 450 ₽, оценка по объёму операций и дням на компоновку) | 18 000 ₽ |
| Итого, оценка | 25 700 ₽ |
Это оценка редакции, а не данные блогера: время работы станков и мастера автор не называет, поэтому часы оценены по объёму операций. Цены на материалы округлены, ставки те же, что в расчётах на страницах идей. Цены изделия и продажи в ролике нет, а сам автор называет проект разовым, так что это скорее себестоимость редкой самоделки, а не серийного изделия.
Можно ли на этом зарабатывать
Посчитать выгоду своего варианта помогают расчёты по похожим изделиям и калькуляторы. Цены на них подставьте свои: оценка из таблицы выше может не совпасть с вашими закупками.
Что взять из проекта
Здесь станок отвечает за самое заметное: циферблат. Нержавейку 0,5 мм вырезали лазером, потом матировали и выгравировали рисунок. Матовая поверхность с узором светлее, и на ней гравировка читается лучше, чем на глянцевой стали. Идею проще всего перенести на заказы: именные циферблаты и шильдики из тонкой нержавейки с гравировкой в виде логотипа.
Автор сам признаёт, что компоновку приходилось рисовать и перерисовывать несколько дней. Деньги и время на такой проект уходят не на лазер, а на подготовку макета и тесты разных оттенков на металле. Если брать подобную работу в заказ, цену лучше считать с учётом этой подготовки.
Микро-шахматы к лазеру отношения не имеют, это токарная работа. Но показателен порядок: станок с ЧПУ точит фигуру за один проход, а ручной токарный станок и пайка дают то, что программа не сделает. Сам Левша называет проект разовым, и для серии он не годится, а как демонстрация возможностей мастерской хорош.
Хотите делать подобные изделия?
Понадобится: Лазерный маркер по металлу, который режет нержавеющую сталь 0,5 мм и гравирует по ней, токарный станок с ЧПУ или мини-токарный с цанговым патроном для фигур высотой 2–3 мм, мини-фрезерный станок и паяльное оборудование. Материалы: донор: нерабочие кварцевые наручные часы за 300 рублей (по словам автора), у которых оказался рабочий календарь; нержавеющая сталь 0,5 мм на циферблат; латунь: пруток на фигуры, лист 0,5 мм на верх коня.
В ролике станок назван так: Лазерный станок (маркер), модель в ролике не названа. Подобрать класс станка под свой объём и посмотреть окупаемость можно в калькуляторе подбора станка под бизнес.
