Как сделать комод из фанеры с лазерной гравировкой фасадов

Блогер: Лихой ТопорЪРолик от 18.07.2020 · Ролик идёт 9 минут 33 секунды

Кратко

Два комода целиком из фанеры. На дверце первого лазер выгравировал мандалу, её потом покрасили в графитовый и прошли золотой патиной. Дверцу второго обтянули тканью с набойкой. Пила, фрезерный стол и кондуктор для соединений делают корпус, лазерный станок отвечает за декор. Чертёж и вектор автор выложил в открытый доступ.

Материалы

Фанера: корпус, полки, перегородки, дверцы, подкомодник
Автомобильная шпатлёвка: фанеру красили тёмной краской, поэтому важнее были быстрая сушка и отсутствие усадки, чем сохранить фактуру дерева
Грунтовка, серо-графитовая краска, защитный лак, золотая патина, финишный матовый лак
Ткань с набойкой (штампы делал Андрей, коллега автора), тонкая ламель мореного дуба, клей
Мебельные петли, ножки, шурупы

Как делали: шаг за шагом

1. Раскрой фанеры0:16
Листы распускают на полосы, из полос нарезают более мелкие детали на каретке. Автор отдельно предупреждает: пилить нужно вдоль волокон, так на фанере не остаётся сколов.

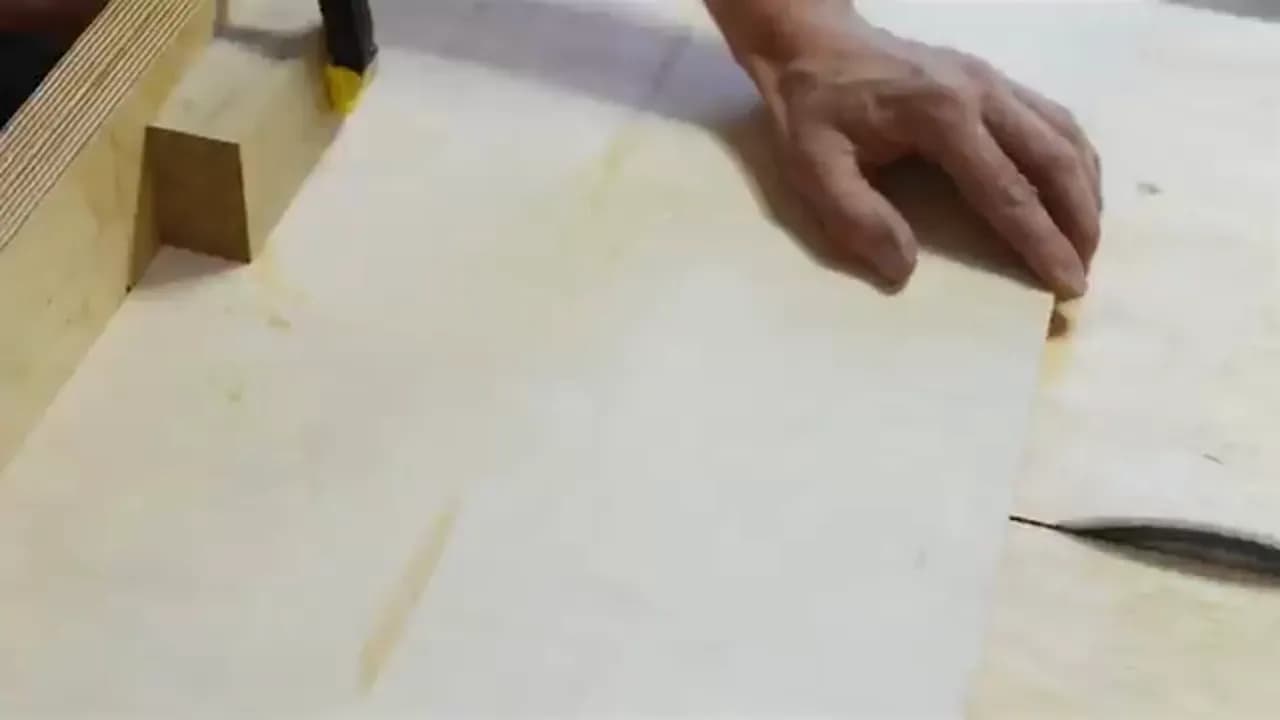

Раскрой: лист фанеры распускают на полосы, из полос нарезают полки, перегородки и дверцы.
2. Круглые углы дверц0:39
Углы отрезают по размеченной линии, затем прикладывают шаблон и копировальной фрезой повторяют его форму. Фрезеровать лучше двумя проходами, а последний провести быстрее: тогда на фанере не будет нагара.

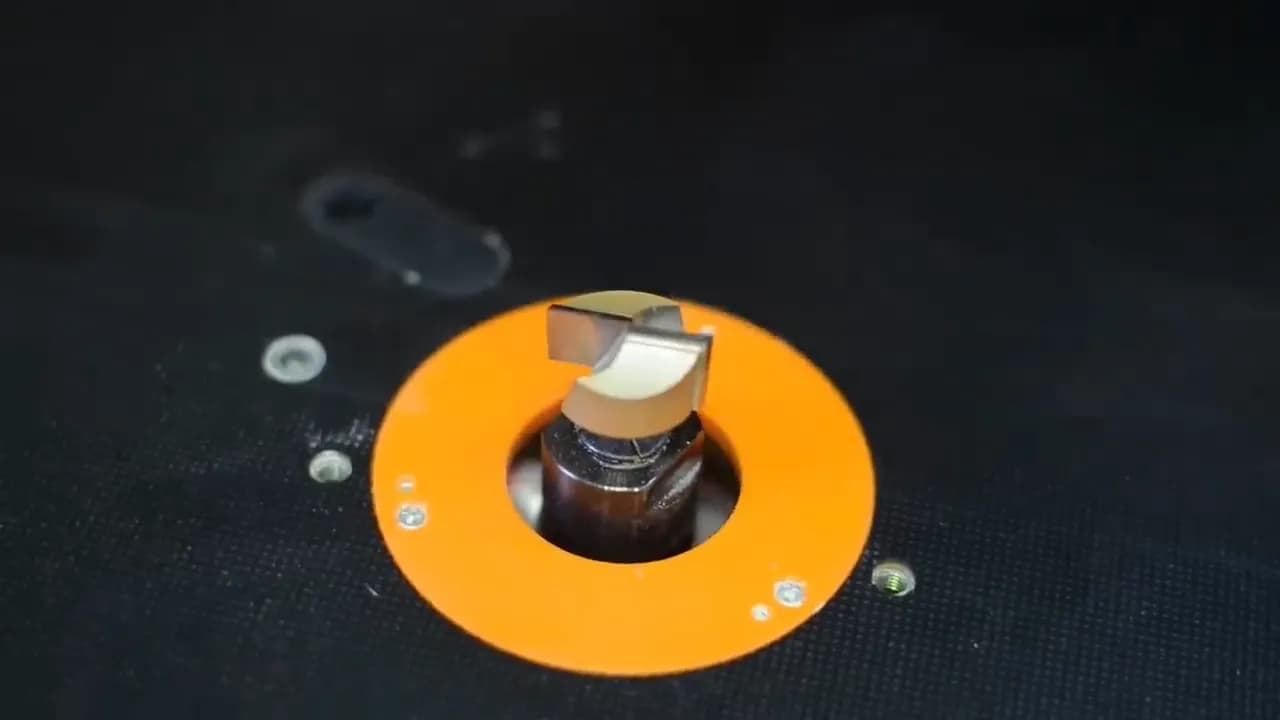

Фрезерный стол с копировальной фрезой: по шаблону обрабатывают закруглённые дверцы и делают выборку под ткань.
3. Фрезерный стол и выборка1:10
На фрезерном столе с боковым упором в каждой стойке выбирают паз глубиной около 2 мм и шириной в толщину фанеры. Полка ложится в него, сборка идёт легче, а стык выглядит аккуратнее.
4. Соединение на косой шуруп1:48
Отверстия под косые шурупы сверлят через кондуктор, закреплённый на кромке. Разметку и настройку приспособы автор считает самым важным: от них зависит, сойдутся ли углы.
5. Гравировка на лазерном станке3:23
Картинку из интернета перевели в вектор. Рисунок выгравировали на одной из дверей, а центральную часть вырезали отдельной деталью, чтобы узор повторял оригинал.

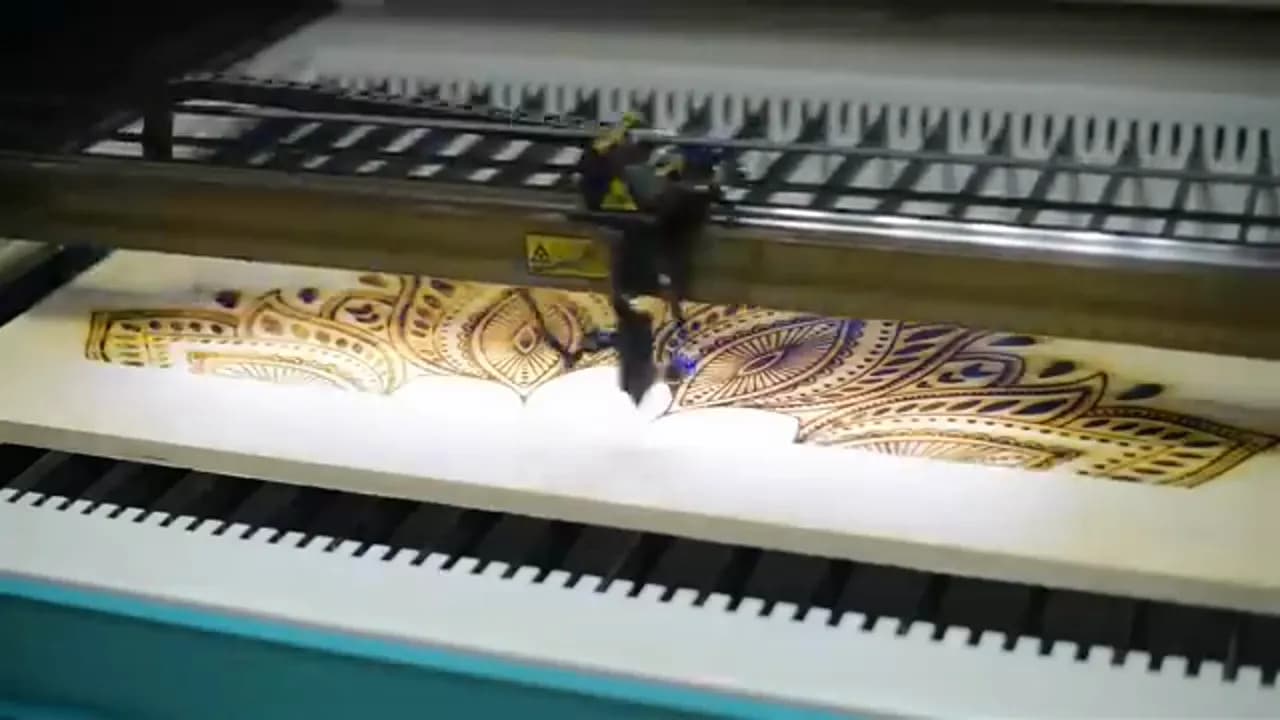

Лазерный станок гравирует мандалу на дверце по векторному файлу.

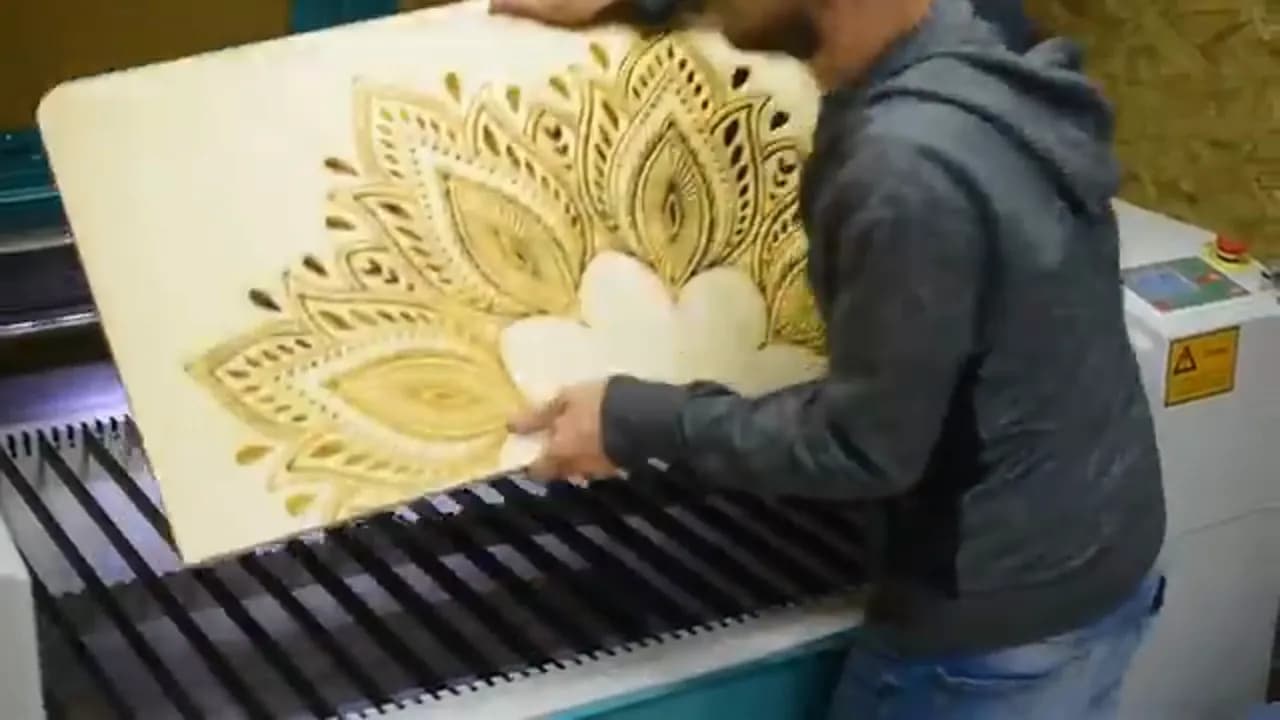

Дверца сразу после станка: гравировка тёмная по светлой фанере, центральная часть вырезана отдельно.
6. Отверстия под петли4:01
Под петли отверстия сверлят сверлом Форстнера.
7. Шпатлёвка и шлифовка4:19
Дефекты затирают автомобильной шпатлёвкой, потом шлифуют. Автор называет шлифовку долгой.
8. Декор второго комода тканью4:56
Коллега автора Андрей делает набойку: краску с деревянного штампа переносят на ткань, в этот раз градиентом. Ткань кладут на клей, края заправляют в предварительно выбранный паз, лишнее обрезают, шов закрывают ламелью.

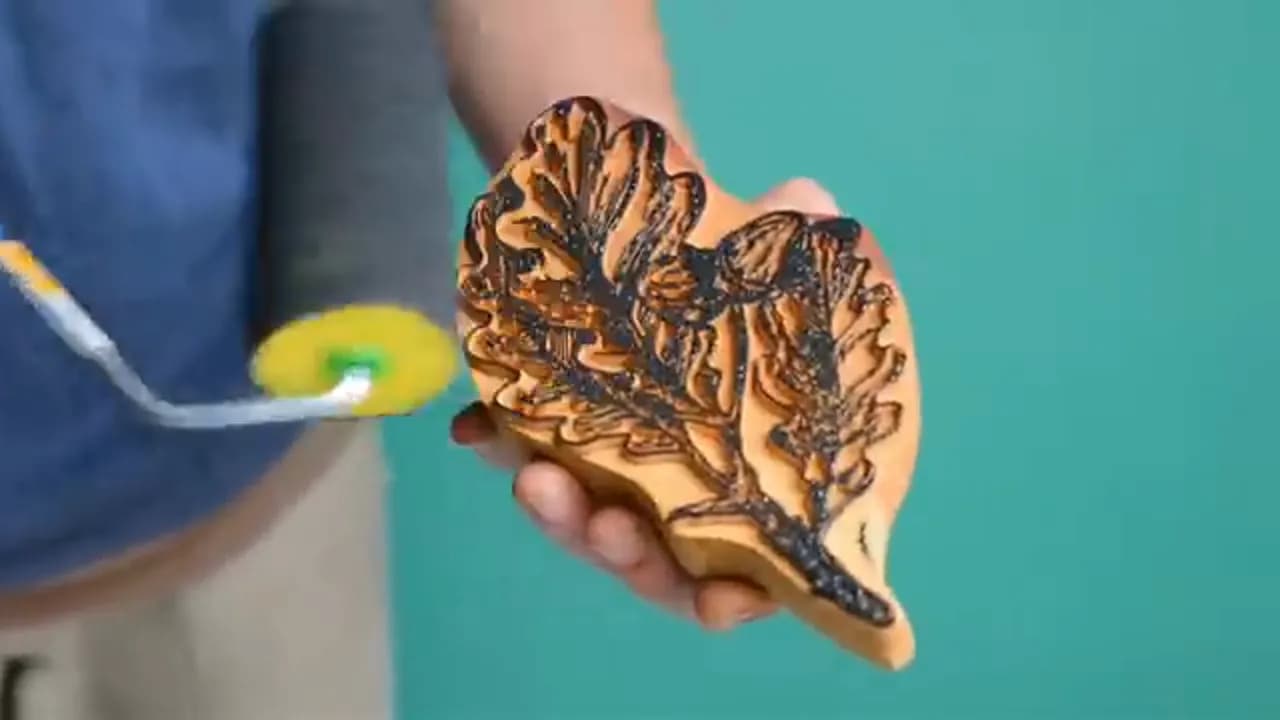

Второй комод: деревянный штамп для набойки по ткани, его сделал коллега автора Андрей.

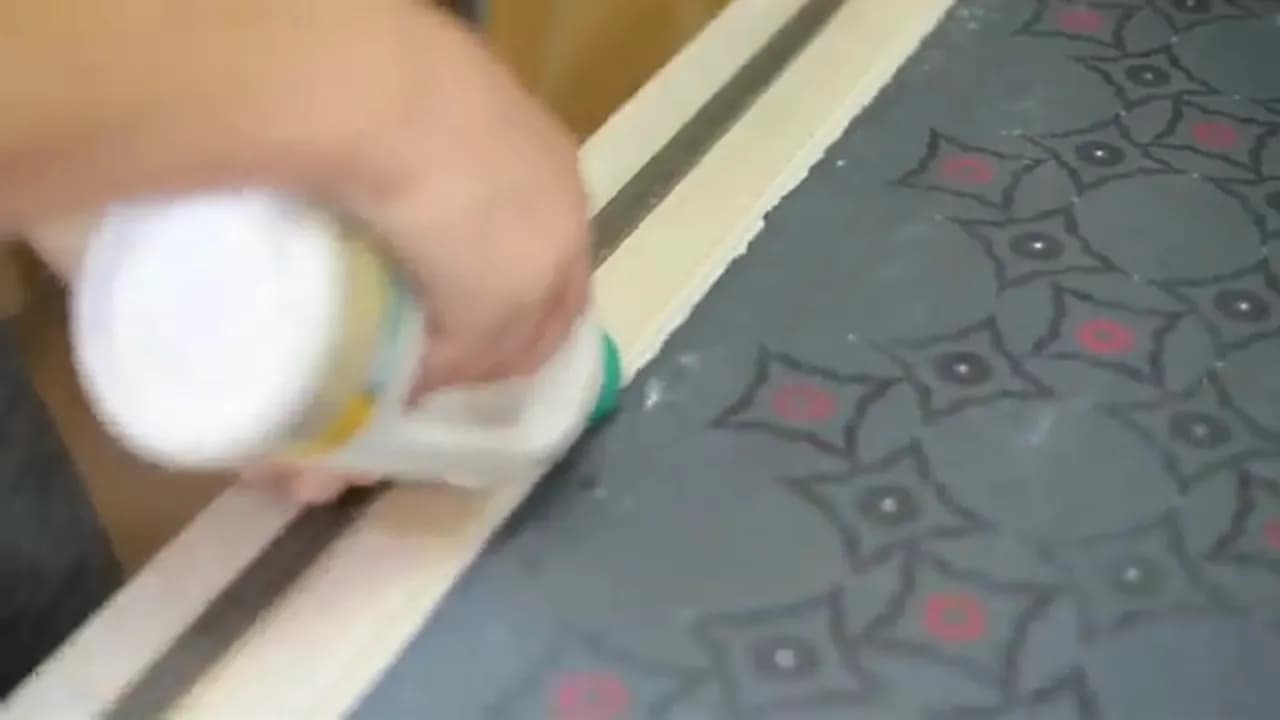

Ткань с набойкой приклеивают на дверь, шов закрывают тонкой ламелью из мореного дуба.
9. Покраска7:12
Дверцу с гравировкой грунтуют, красят в серо-графитовый, закрывают лаком, кладут золотую патину и мелкой абразивной губкой убирают её с поверхности, оставляя в углублениях гравировки. Сверху ещё один слой матового лака.
10. Сборка7:55
Окрашенные детали собирают в комоды, делают подкомодник тоже из фанеры.

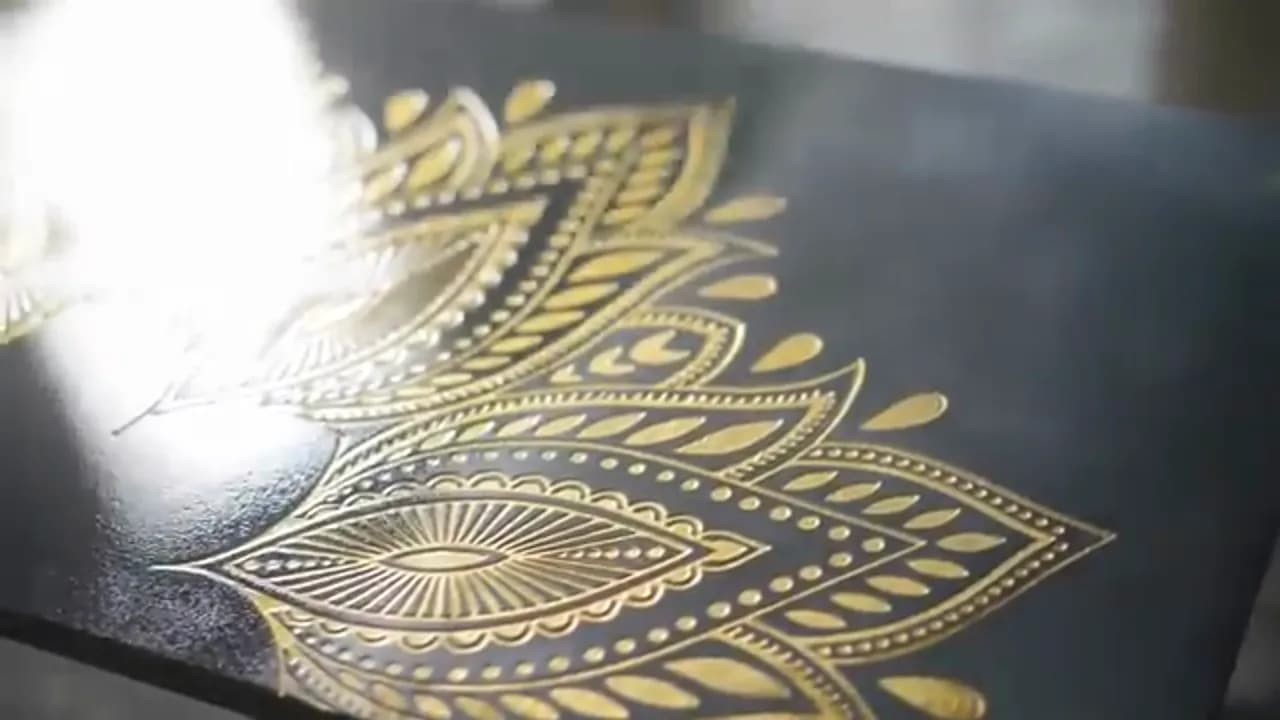

Золотая патина осталась в гравировке: с поверхности её сняли абразивной губкой.

Режимы и параметры из ролика

Фрезеровка шаблонной фрезой: два прохода, второй быстрее, чтобы не было нагара
Выборка под фанеру в стойках: глубина около 2 мм, ширина равна толщине листа
Пиление строго вдоль волокон: меньше сколов
Мощность и скорость лазера в ролике не называются и на кадрах не видны: настройки гравировки по фанере подбирают на пробном куске

Что получилось

Два корпуса комодов с закрытыми дверцами: слева мандала, справа тканевая полоса — Комоды в сборе: на левом гравировка, на правом тканевый декор.

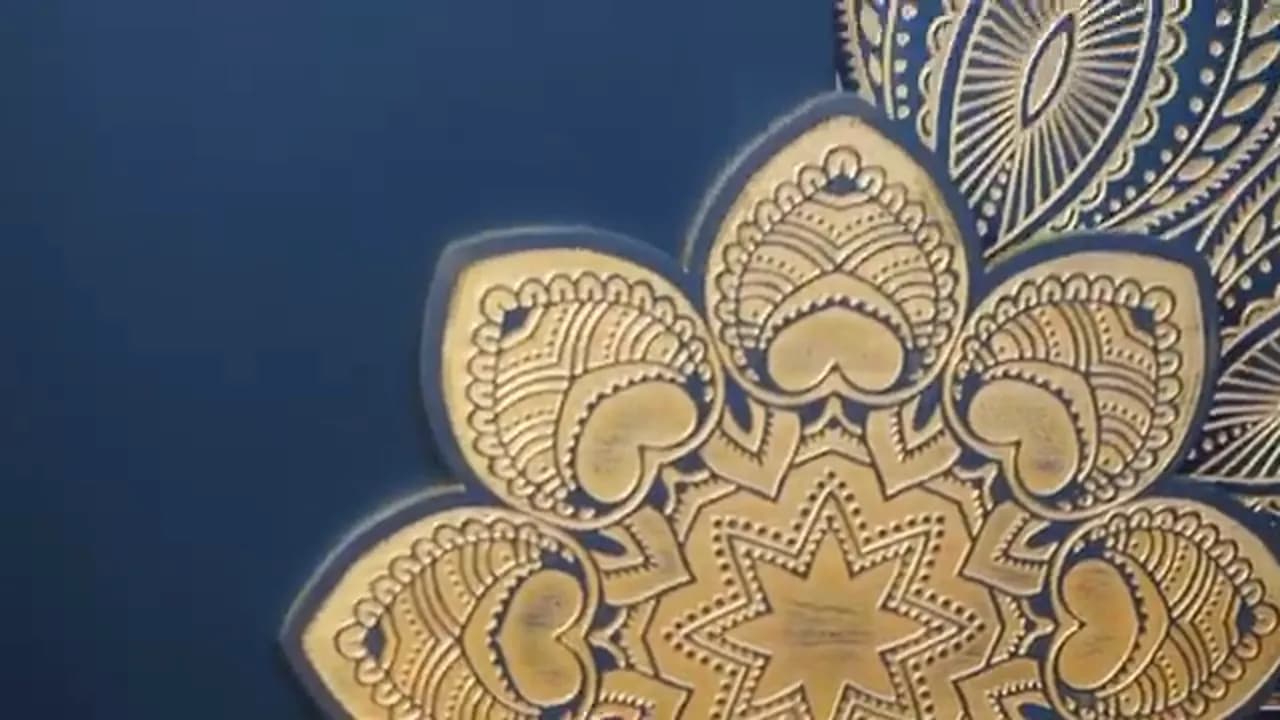

Крупный план выгравированной мандалы с отдельным центральным элементом — Гравировка крупно: центр мандалы сделан отдельной деталью и приклеен поверх.

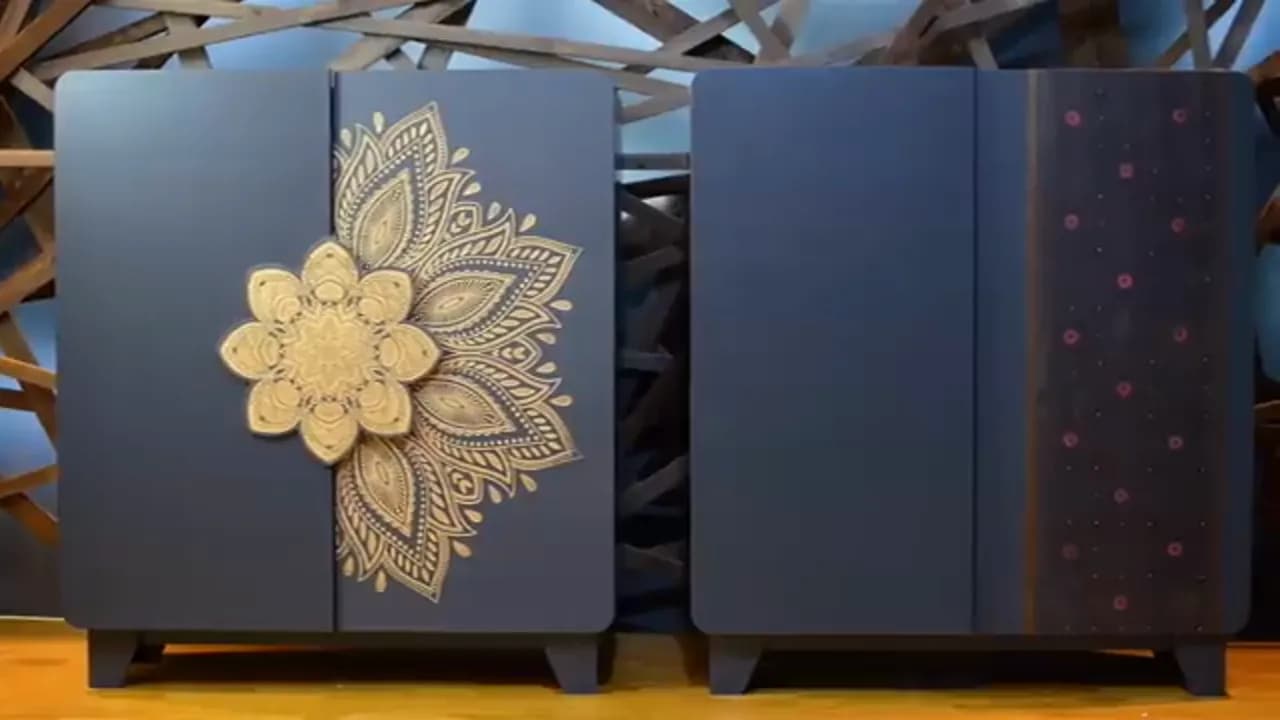

Два комода на фоне стены из реек — Готовые комоды: слева с лазерной гравировкой, справа с набойкой по ткани.

Сколько времени заняло

Общее время работы автор не называет. По ролику видно, что шлифовка затянулась, и пока он этим занимался, Андрей успел сделать декор второго комода, а потом ждали высыхания клея. Гравировка на станке показана за несколько секунд, а вся работа над двумя комодами складывается из пилки, фрезеровки, шпатлёвки, покраски в несколько слоёв и сушки между ними.

Оборудование

Лазерный станок Wattsan 1290 LT. Класс оборудования: CO2 1300×900.

Примерная себестоимость (оценка)

Из чего складывается стоимость одного изделия

Статья	Сумма
Фанера для одного комода (два листа фанеры 15 мм, оценка)	7 000 ₽
Шпатлёвка, грунт, краска, лак, патина	3 500 ₽
Фурнитура: петли, ножки, ручки, шурупы	2 500 ₽
Работа станка (около часа гравировки и вырезки декора)	900 ₽
Ручная работа (30 часов по 450 ₽)	13 500 ₽
Итого, оценка	27 400 ₽

Это оценка редакции, а не данные блогера: цены на фанеру и расходники округлены по рознице, время работы взято исходя из видимого объёма операций, ставки станка и ручного труда те же, что в расчётах на страницах идей. Часть работы автор делал вдвоём с коллегой. Для комода с набойкой вместо гравировки добавьте ткань и ламель, станок не нужен.

Можно ли на этом зарабатывать

Посчитать выгоду своего варианта помогают расчёты по похожим изделиям и калькуляторы. Цены на них подставьте свои: оценка из таблицы выше может не совпасть с вашими закупками.

Файлы и чертежи блогера

Файл проекта: чертёж и вектор (облако автора) — ссылка из описания ролика; вектор мандалы автор выкладывал там же

Файлы лежат у автора ролика, мы не храним копий. Условия использования смотрите в его описании.

Что взять из проекта

Корпус делается на обычном столярном оборудовании, а лазер в этом проекте отвечает за самое заметное: гравировку на двери. Такой декор рисуют один раз в векторе, потом повторяют на любом количестве фасадов. Отдельная деталь в центре узора, вырезанная на станке и посаженная поверх гравировки, даёт рельеф без фрезера.

Вторая находка проекта: золотую патину кладут на всю дверцу, а потом убирают с поверхности, и она остаётся только в линиях гравировки. Так узор читается лучше, чем при покраске кистью.

Из ролика видно и то, что не очень удобно для серии. Шпатлёвка и шлифовка заняли много времени, а набойка по ткани требует навыка и штампов. Если делать комоды на продажу, разумнее выбирать фасады, которые целиком делает станок. Тогда стоимость декора почти не зависит от того, сколько часов у мастера ушло на кисть и ткань.
