Как сделать столик с объёмным портретом из стёкол на лазерном станке
Блогер: Лихой ТопорЪРолик от 15.10.2020 · Ролик идёт 9 минут 9 секунд
Кратко
Материалы
- 20 одинаковых листов стекла для слоёв столешницы
- Фанера для шаблона-ограничителя на столе станка
- Клеёный дубовый щит для корпуса, масло для пропитки
- Светодиодная панель для подсветки торца стопки
- Металл для подстолья, потому что столешница тяжёлая
Как делали: шаг за шагом
1. Шаблон-ограничитель0:14
Из фанеры делают ограничитель, чтобы каждое из 20 стёкол ложилось на станок в одно и то же место. Иначе слои на стопке не совпадут.
Для столешницы нужны 20 одинаковых стёкол: их привозят и разгружают.

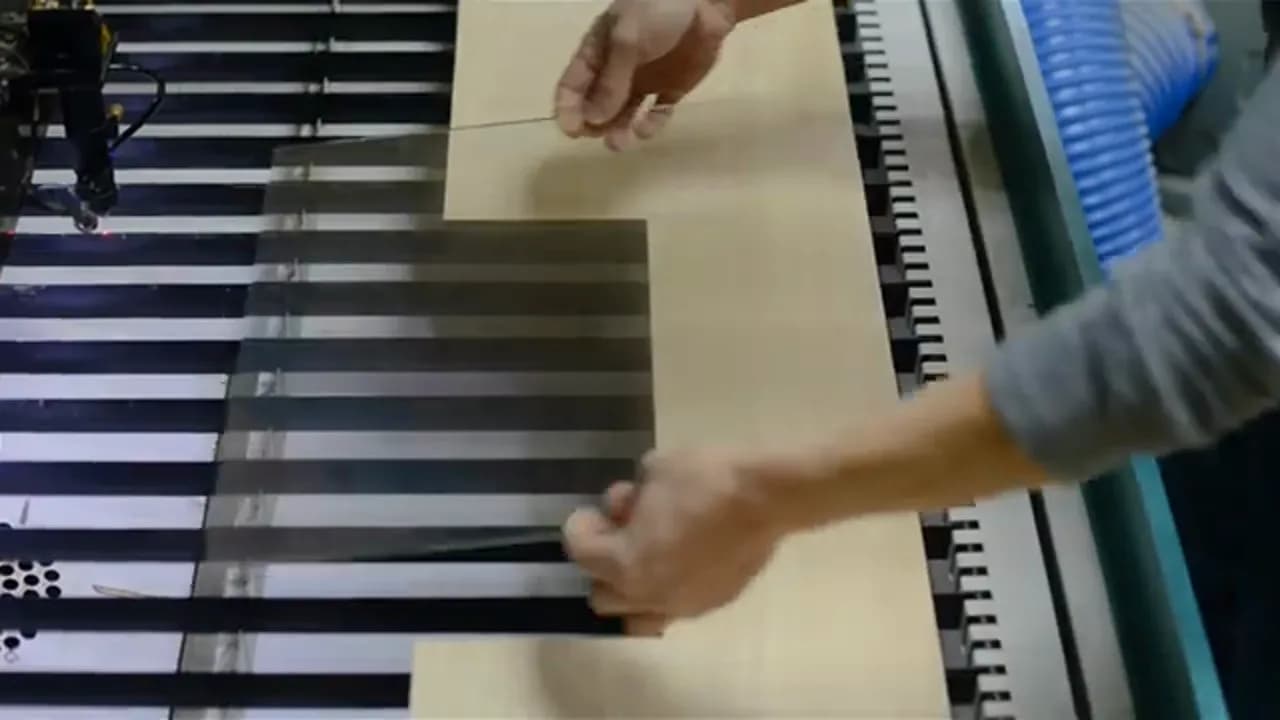

Стекло кладут на стол станка в ограничитель из фанеры, чтобы каждый лист ложился в одно место. 2. Файл: фото → вектор → 20 слоёв0:32
Фотографию переводят в вектор и раскладывают на 20 слоёв: у каждого стекла свой участок рисунка. Автор показывает в ролике, как слои выглядят по отдельности.

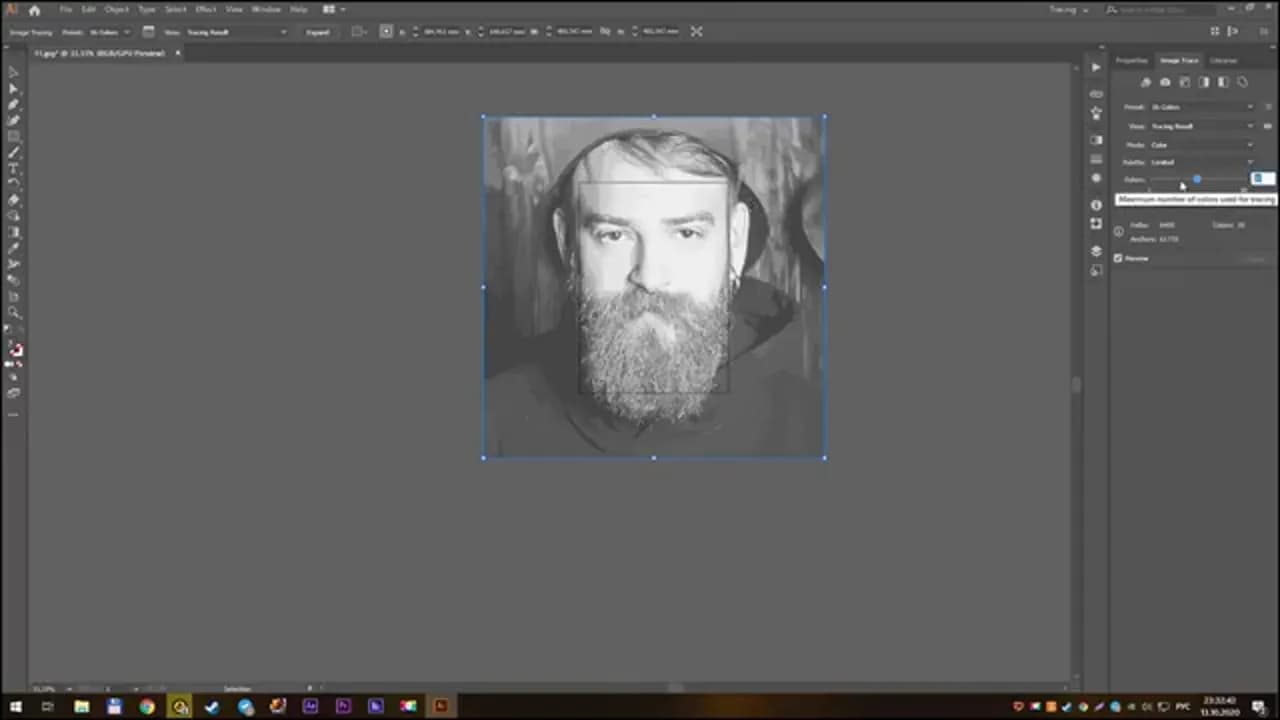

Фотографию переводят в вектор и раскладывают на 20 слоёв. 3. Гравировка на стекле1:06
Рисунок переносят на стекло так же, как на фанеру. Автор говорит, что узнал про гравировку стекла совсем недавно, из ролика другого канала о лазерах.

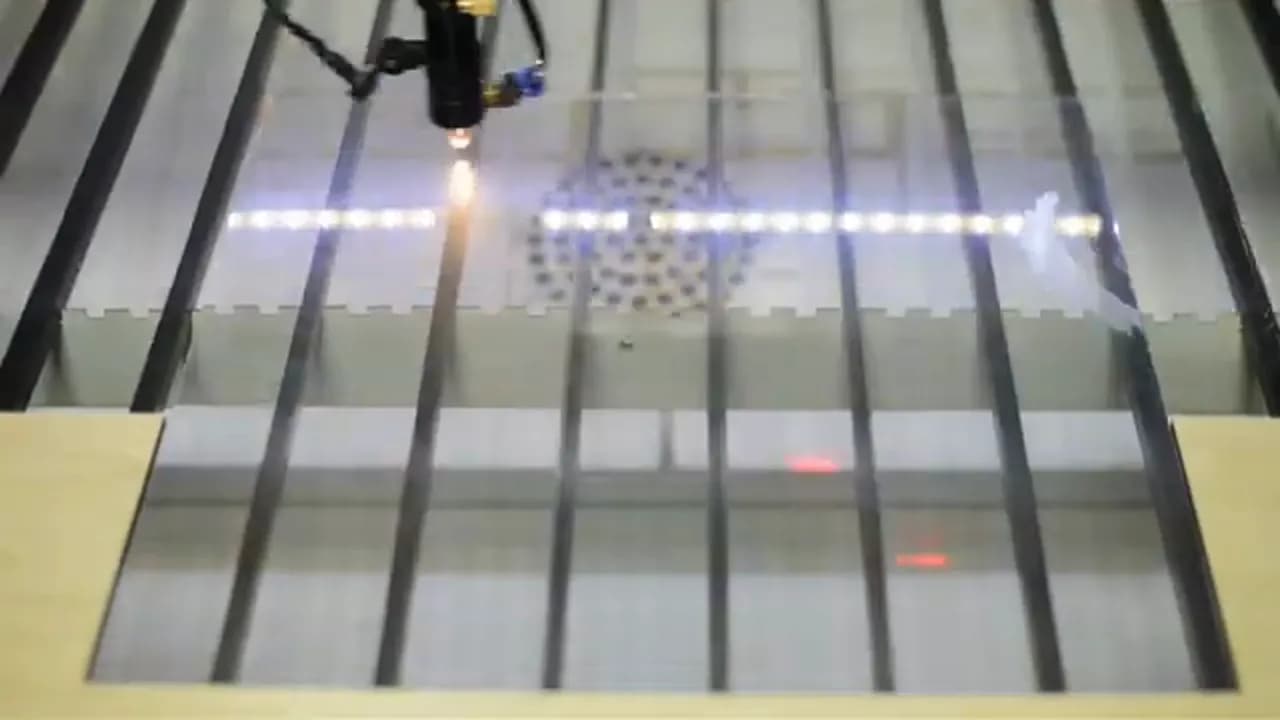

Лазер гравирует рисунок на стекле, как на фанере. 4. Укладка и чистка1:26
Стёкла кладут одно на другое двадцать раз. После станка они оказались в пыли, поэтому слои протирают и перекладывают заново. На это уходит отдельное время, потому что любое пятно между стёклами видно в готовой столешнице.

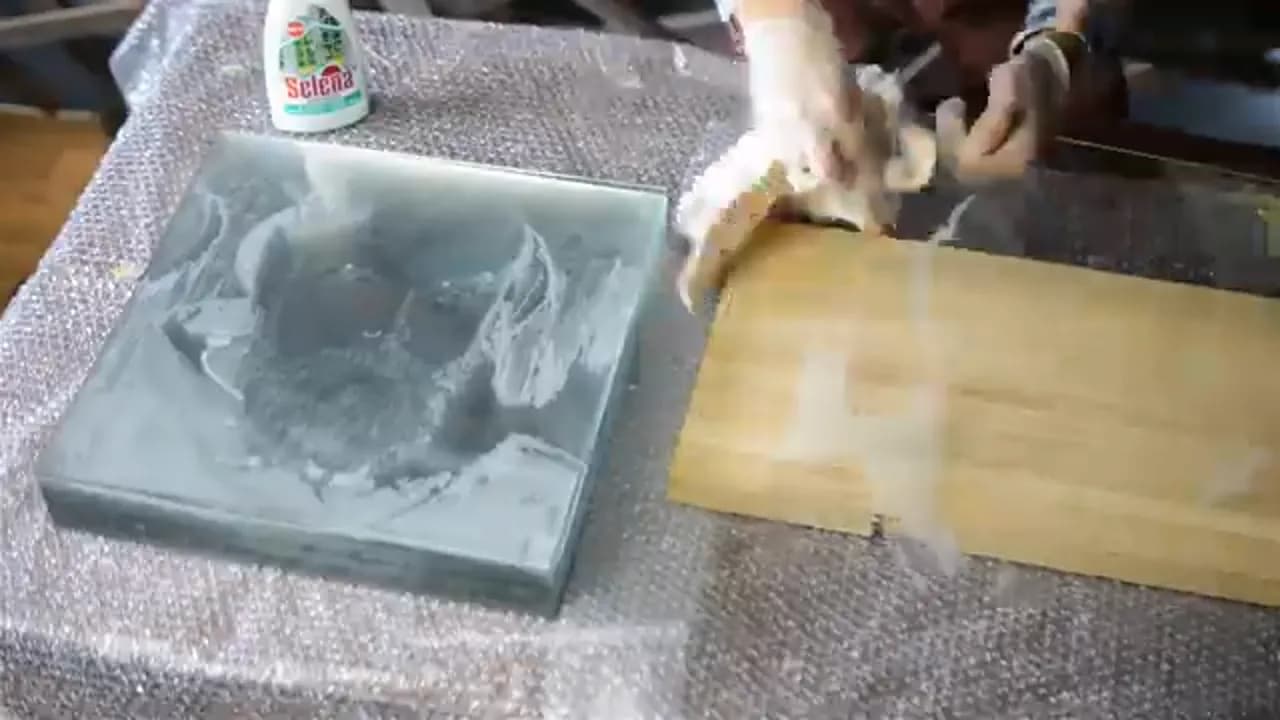

После станка стекло протирают: на нём остаются белёсые линии гравировки.

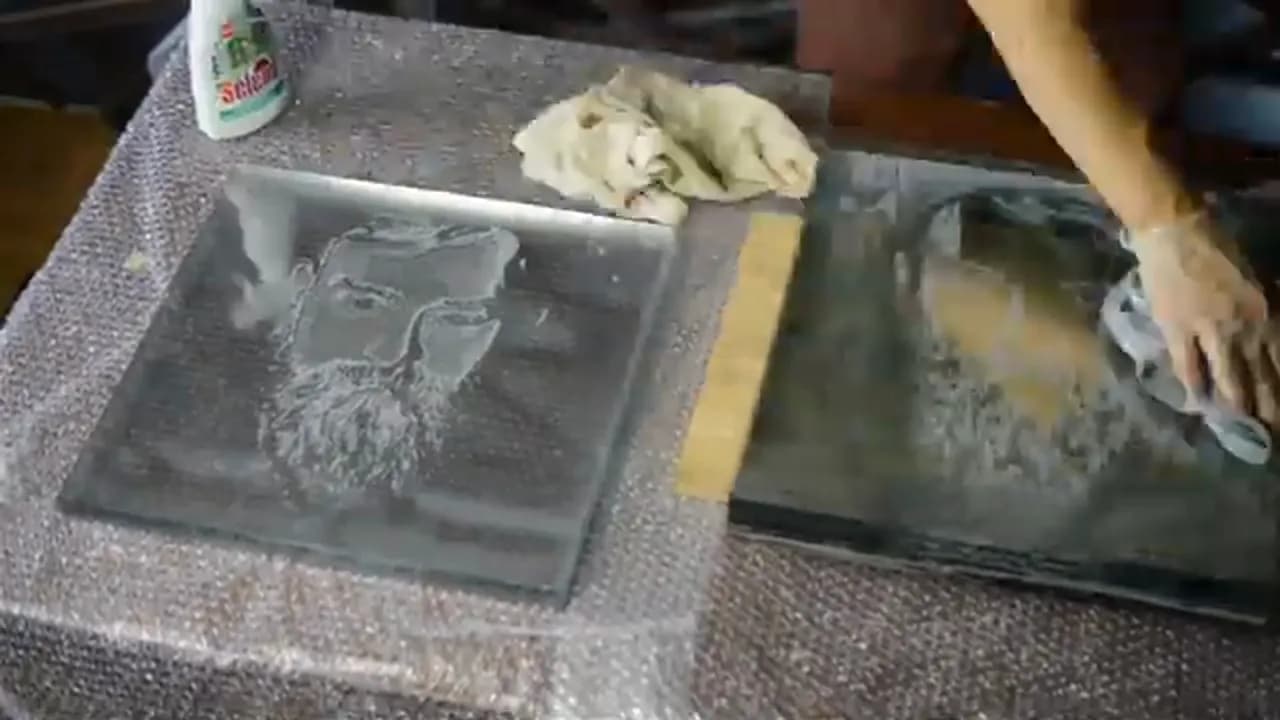

Слои портрета на отдельных стёклах: каждый показывает свой участок лица. 5. Корпус3:25
Обрамление делают из клеёного дубового щита, в него и ложится стопка.

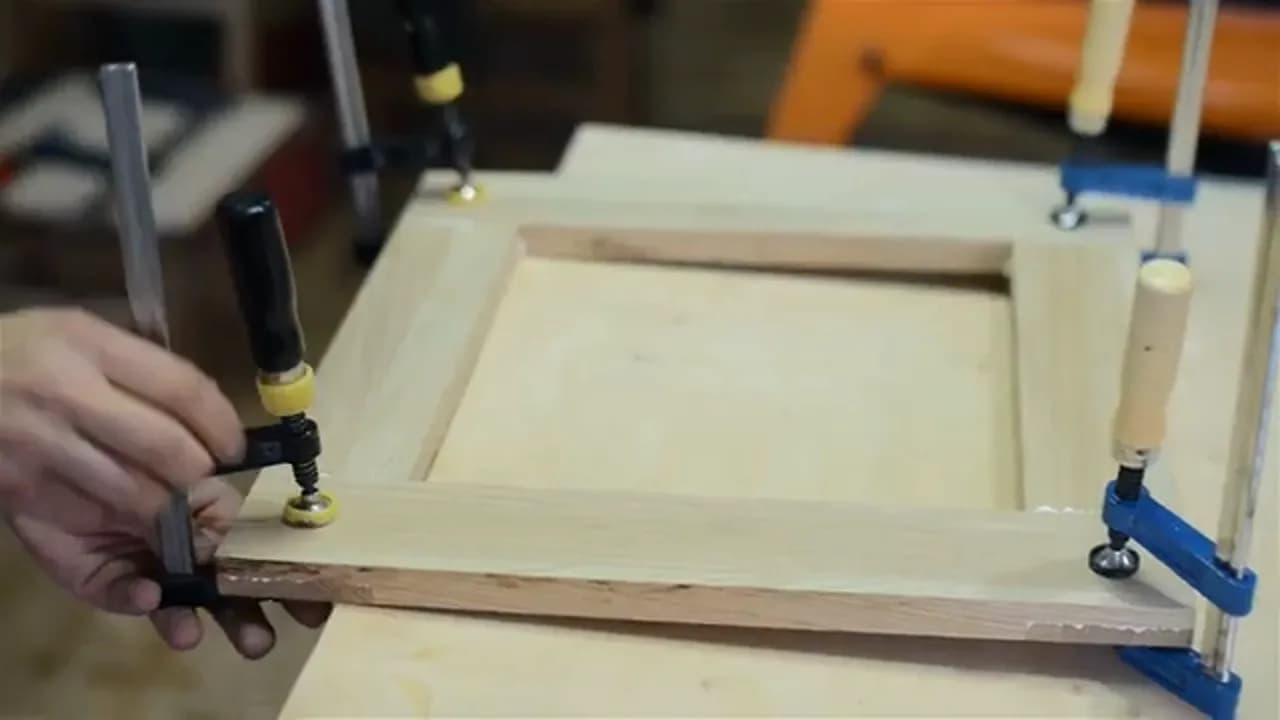

Корпус для стопки стёкол: рамка из клеёного дубового щита. 6. Подсветка и подстолье5:12
Слои читаются, только если стекло подсвечено с торца. Автор собирает светодиодную панель и прячет её в корпусе, подстолье делает из металла, потому что столешница с двадцатью стёклами тяжёлая.
Режимы и параметры из ролика
- 20 слоёв стекла, портрет разложен на 20 частей
- Мощность и скорость лазера в ролике не называются
- Подсветка торцевая: свет входит в стопку с края, и гравировка на каждом стекле светится

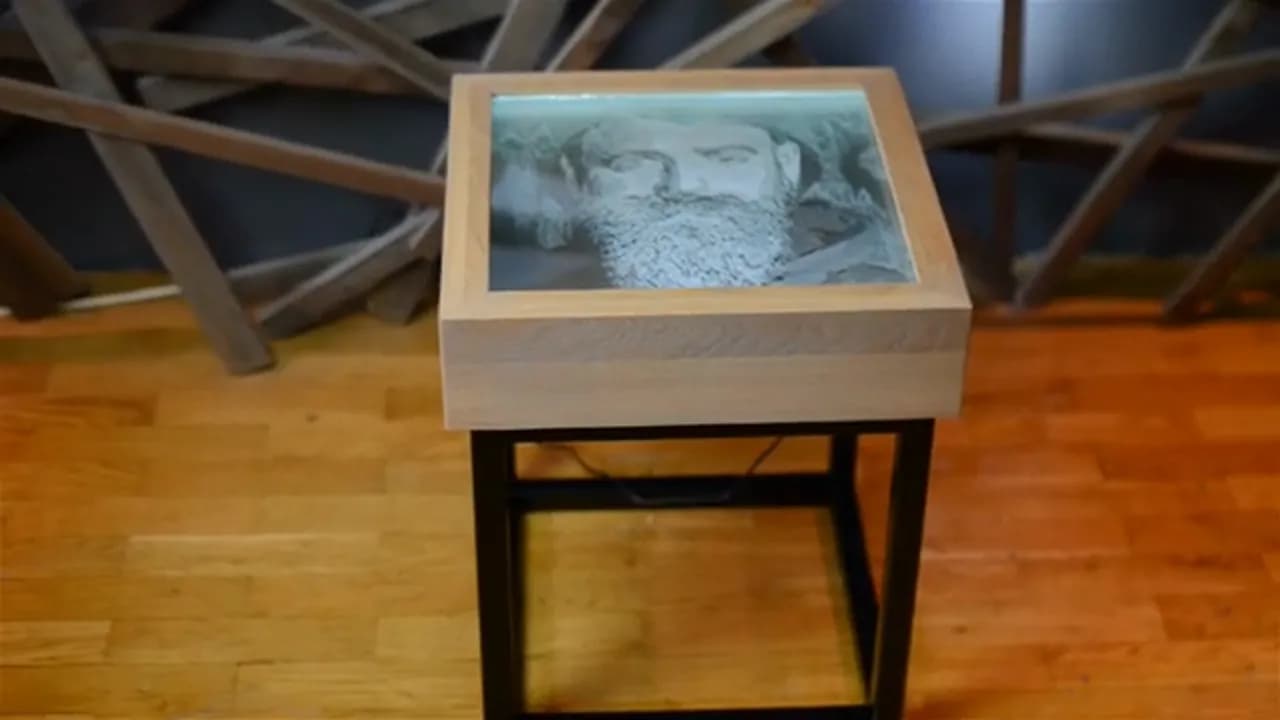

Что получилось
Сколько времени заняло
Сроки автор не называет. В кадре самые долгие операции: гравировка 20 стёкол по очереди, протирка и укладка слоёв, изготовление дубового корпуса, подсветки и металлического подстолья.
Оборудование
Лазерный станок Wattsan 1290 LT. Класс оборудования: CO2 1300×900.
Примерная себестоимость (оценка)
| Статья | Сумма |
|---|---|
| 20 листов стекла (по 300 ₽) | 6 000 ₽ |
| Клеёный дубовый щит и масло | 5 000 ₽ |
| Светодиодная панель и блок питания | 1 500 ₽ |
| Металл подстолья и сварка | 3 500 ₽ |
| Работа станка (12 часов на 20 стёкол) | 10 800 ₽ |
| Ручная работа (25 часов по 450 ₽) | 11 250 ₽ |
| Итого, оценка | 38 050 ₽ |
Это оценка редакции, а не данные блогера: размер стёкол в ролике не назван, оценка рассчитана на стёкла примерно 35×35 см. Время станка и ручной работы тоже оценено по числу операций. Автор делал столик в подарок другому блогеру, а не на продажу.
Можно ли на этом зарабатывать
Посчитать выгоду своего варианта помогают расчёты по похожим изделиям и калькуляторы. Цены на них подставьте свои: оценка из таблицы выше может не совпасть с вашими закупками.
Что взять из проекта
Основной приём здесь пригодится и для небольших заказов: рисунок раскладывают на слои, каждый слой гравируют на отдельном листе прозрачного материала, листы складывают в стопку. Объём получается без 3D-печати. То же можно делать на оргстекле, и тогда стопка легче, а риск трещины ниже.
Практические детали из ролика. Ограничитель на столе станка нужен, чтобы слои совпадали при повторной укладке. Стекло после станка нужно протирать, иначе в столешнице останутся пыль и отпечатки. Подсветка с торца превращает обычную гравировку в светящийся рисунок.
Ролик не про серию. Двадцать стёкол и корпус из дуба делают единичный подарок или заказ на витрину, там основной вклад даёт вид изделия. Для продаж по такой технологии проще начинать с одного слоя: гравировка на стекле, фото на стекле, награды.
Хотите делать подобные изделия?
Понадобится: CO2-лазер, в поле которого помещается лист стекла, стол с ограничителем под стекло и векторный редактор для файла. Материалы: 20 одинаковых листов стекла для слоёв столешницы; фанера для шаблона-ограничителя на столе станка; клеёный дубовый щит для корпуса, масло для пропитки.
Лихой ТопорЪ в этом ролике работает на станке Лазерный станок Wattsan 1290 LT. Подобрать класс станка под свой объём и посмотреть окупаемость можно в калькуляторе подбора станка под бизнес.
Источники данных: Лихой ТопорЪ, «Живой портрет из стекла для Крастера», YouTube, 15.10.2020.
