Как сделать большой напольный светильник из фанеры на фрезерном станке
Блогер: Maxim KozlovРолик от 10.12.2023 · Ролик идёт 13 минут 5 секунд
Кратко
Материалы
- Фанера 6 мм: два листа, каждый распущен на 6 частей по размеру стола станка; после шлифовки толщина около 5,3 мм
- Фанера 15 мм: примерно восьмая часть листа, кольца и болванка под патрон
- Джутовый канат: верх ламелей и горлышко внешней луковицы
- Клей для зазоров, стальные хомуты, патрон, лампа
Как делали: шаг за шагом
1. Выбор станка0:35
Автор говорит, что такие светильники чаще вырезают на лазере, но лазер у него меньше, и ему не нужны чёрные торцы. Размер светильника подогнан под поле фрезерного станка.
2. Проектирование1:07
Профиль луковицы построен дугами по трём точкам. Светильник двойной: одна луковица внутри другой. В каждом кольце 36 ламелей, детали повторяются круговым массивом.
3. Пазы и раскладка2:38
Детали соединяются пазами без клея. Ширина паза равна толщине фанеры после шлифовки, около 5,3 мм. Раскладку по листу делают функцией компоновки с учётом фрезы и зазоров.
4. Фрезеровка3:09
Фанеру режут по контуру, не доходя до основания стола на несколько десятых миллиметра. Шлифованная с одной стороны фанера хороша тем, что обратная сторона выходит приличной. Мостиков нет.

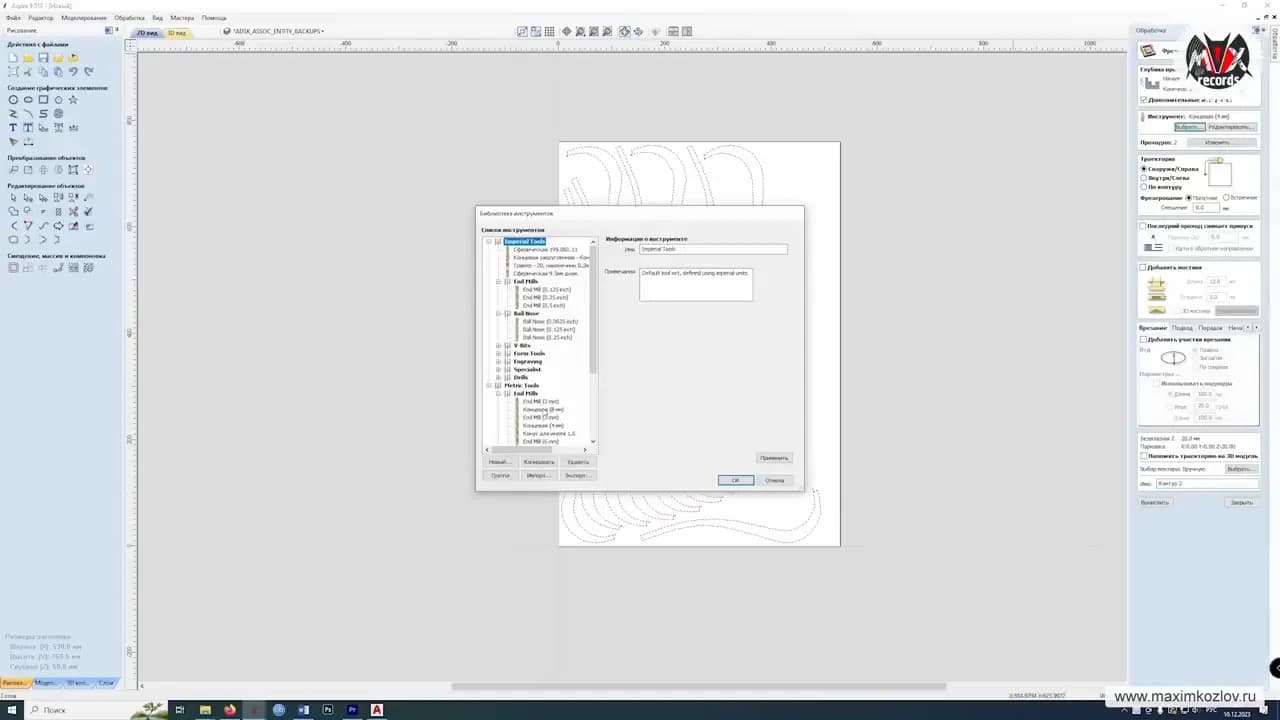

Управляющая программа: раскладка деталей по листу с учётом фрезы и зазоров. 5. Крепление листов3:39
Первый лист прибит нейлером гвоздями со шляпкой: шпильки на тонком материале могут не удержать. Остальные листы не засверливали, опилки плотно держат детали.

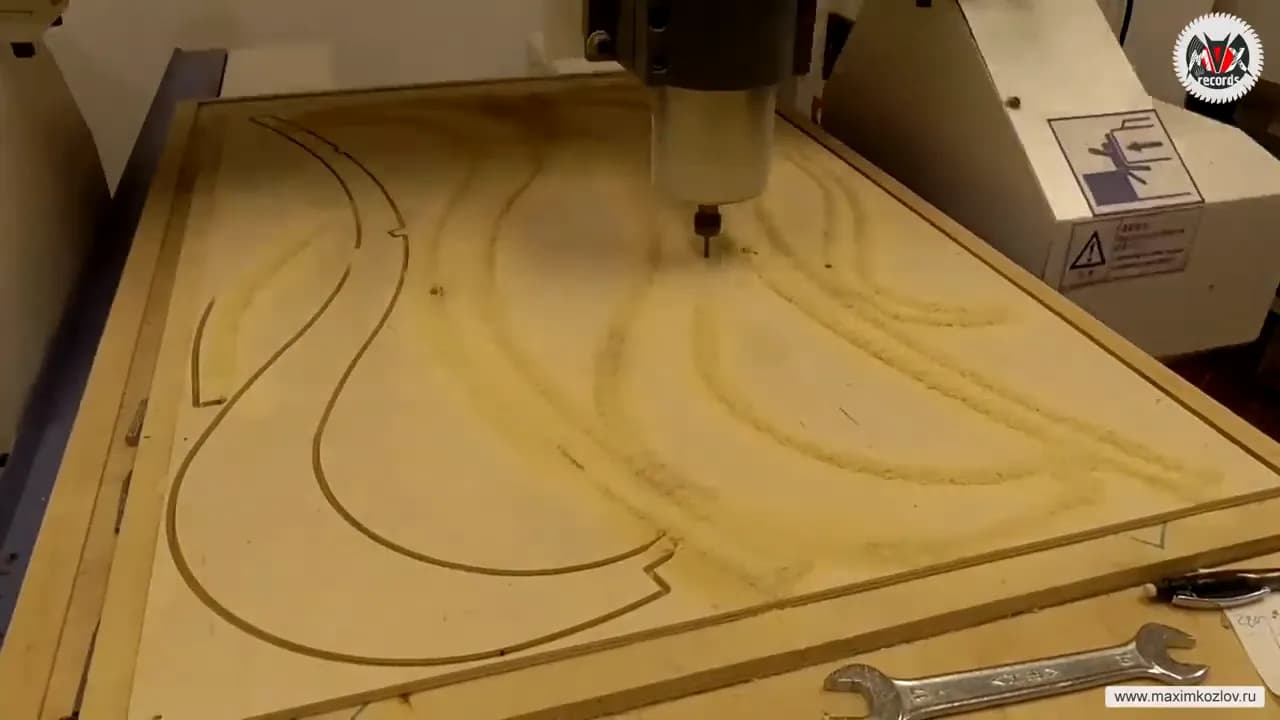

Станок режет фанеру: фреза идёт по контуру деталей.

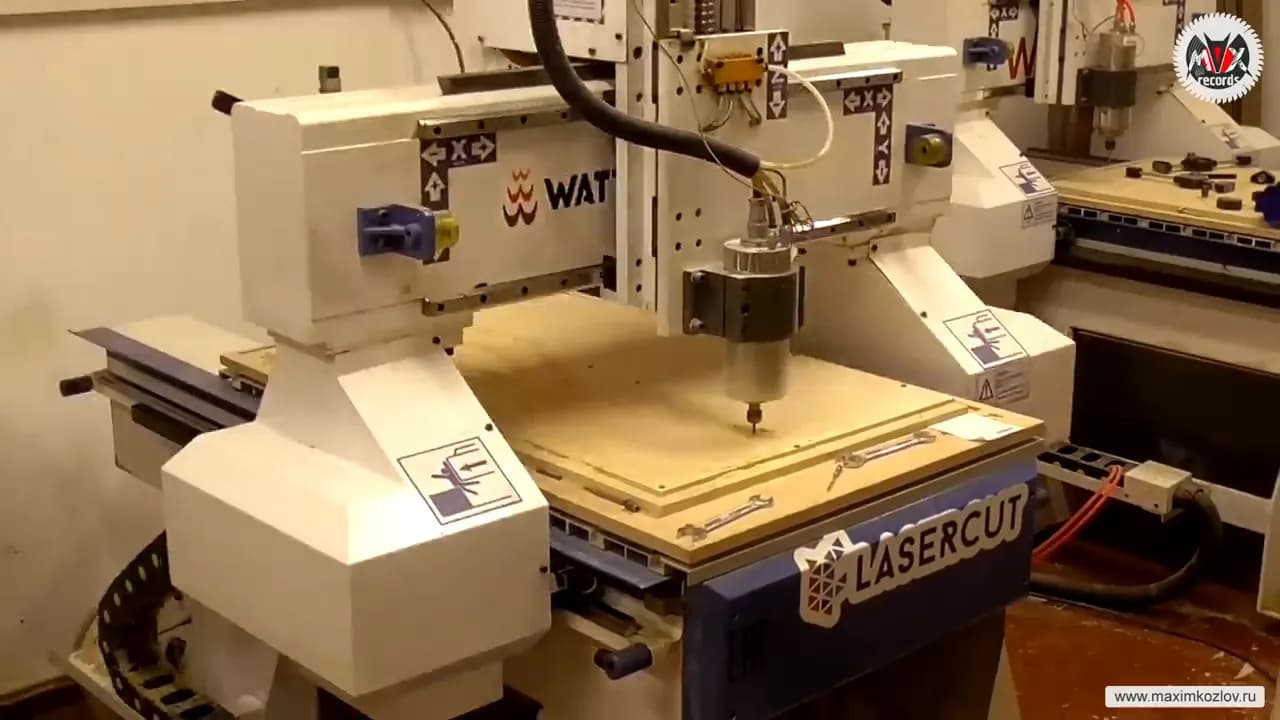

Станок в работе: на портале видна надпись WATT…, на основании шильдик LASERCUT, модель не названа. 6. Калибровка на шлифовальном станке4:55
Детали проходят барабанный шлифовальный станок: сначала кольца с пазами, затем ламели, до нужной плотности посадки.

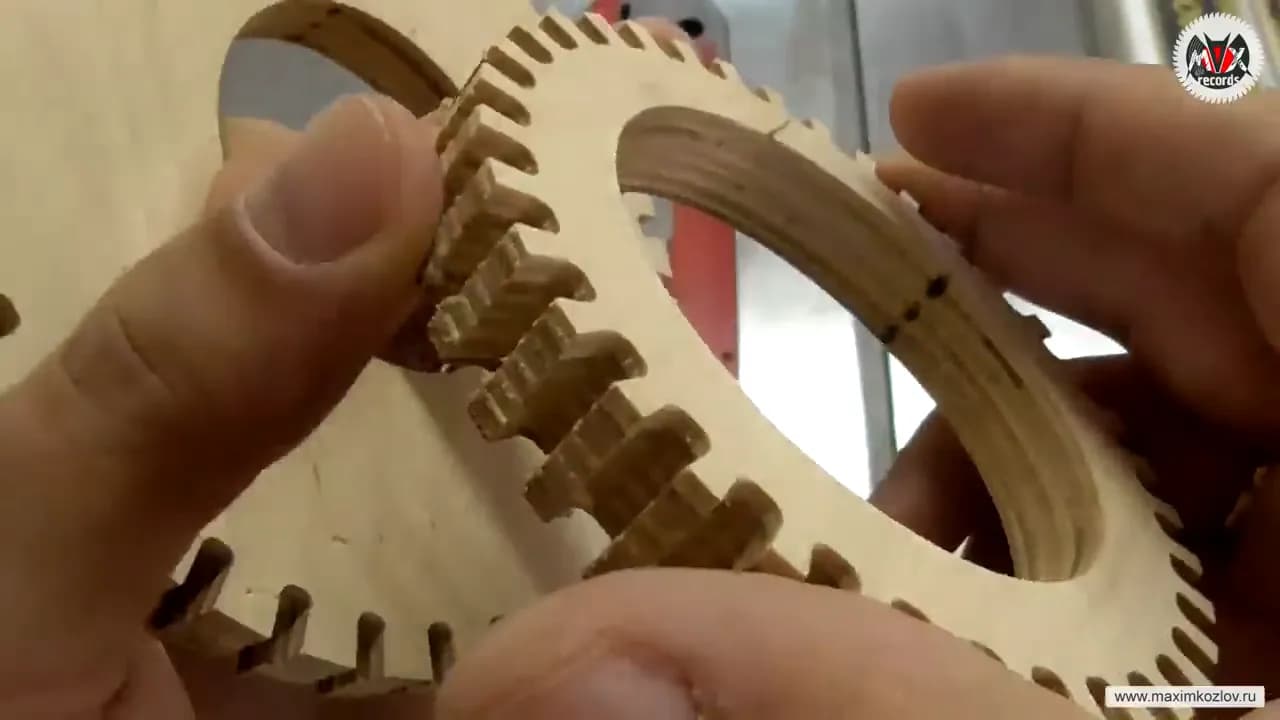

Кольцо с пазами и ламель: детали сходятся без клея. 7. Сборка и усиление5:51
Остаток ворса убирают, собрав детали в пакет. Основа внутренней луковицы вышла с послаблением, поэтому её стянули стальными хомутами, а клей загнали гвоздиком в зазоры от радиуса фрезы. В верхней точке ламелей применили джутовый канат.
8. Среднее кольцо6:51
Кольцо, держащее обе луковицы, растачивают на токарном станке с двух сторон, чтобы не потерять центр. Оставшийся мостик зашлифовали.
Кольцо с пазами на станке JET: автор растачивает среднее кольцо. 9. Болванка под патрон и доступ к лампе8:05
Из склеенных фрезерованных деталей сделана болванка для патрона. Её крепят саморезами к крышке основания: лампу можно заменить.

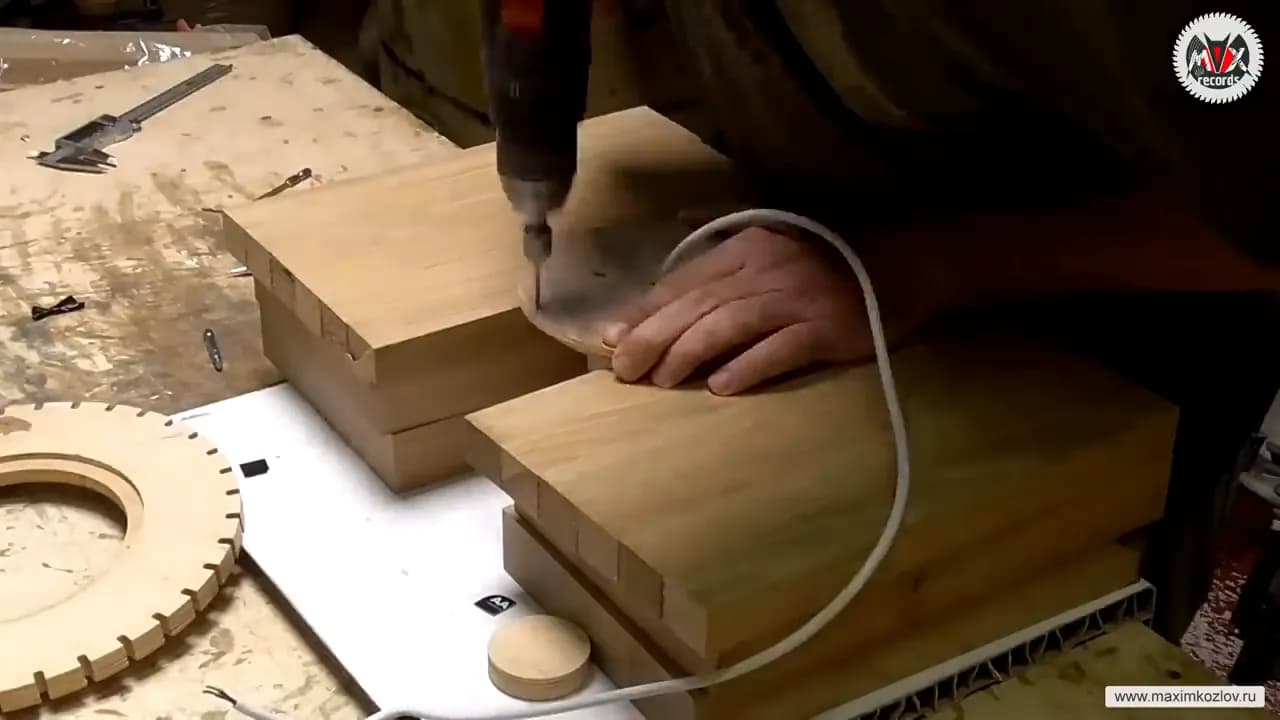

Болванка под патрон из склеенных фрезерованных деталей. 10. Ножки и финишная сборка9:58
Ножки сделаны в виде трёх дуг с зазорами для провода. В нижнее кольцо детали входят плотно, клей не нужен, поэтому светильник можно продавать в разобранном виде. Некоторые ламели большой луковицы подбивают молотком, горлышко обматывают джутом.

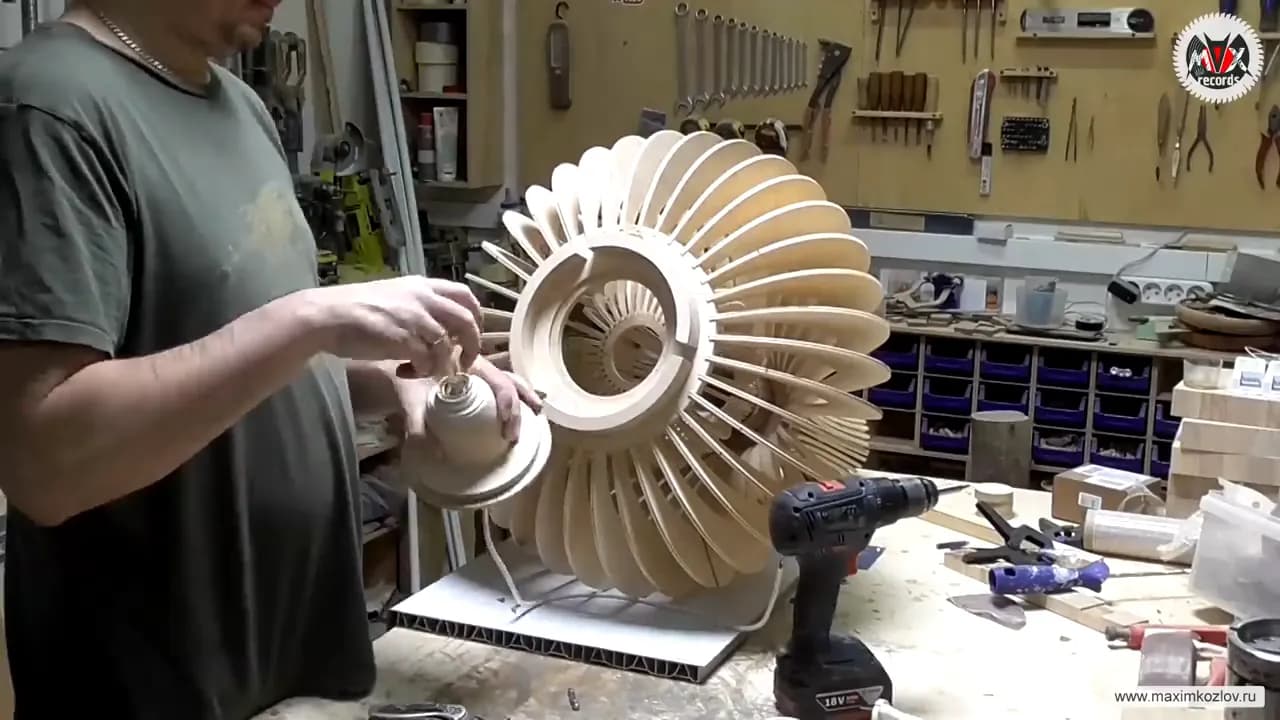

Сборка ламелей на кольцо.
Режимы и параметры из ролика
- Паз под фанеру шириной около 5,3 мм, фанера после шлифовки около 5,3 мм
- 36 ламелей в каждом кольце, круговой массив в модели
- Фрезеровка по контуру с остатком в несколько десятых миллиметра до основания стола, без соединительных мостиков
- Фреза, обороты, подача и число проходов в ролике не называются

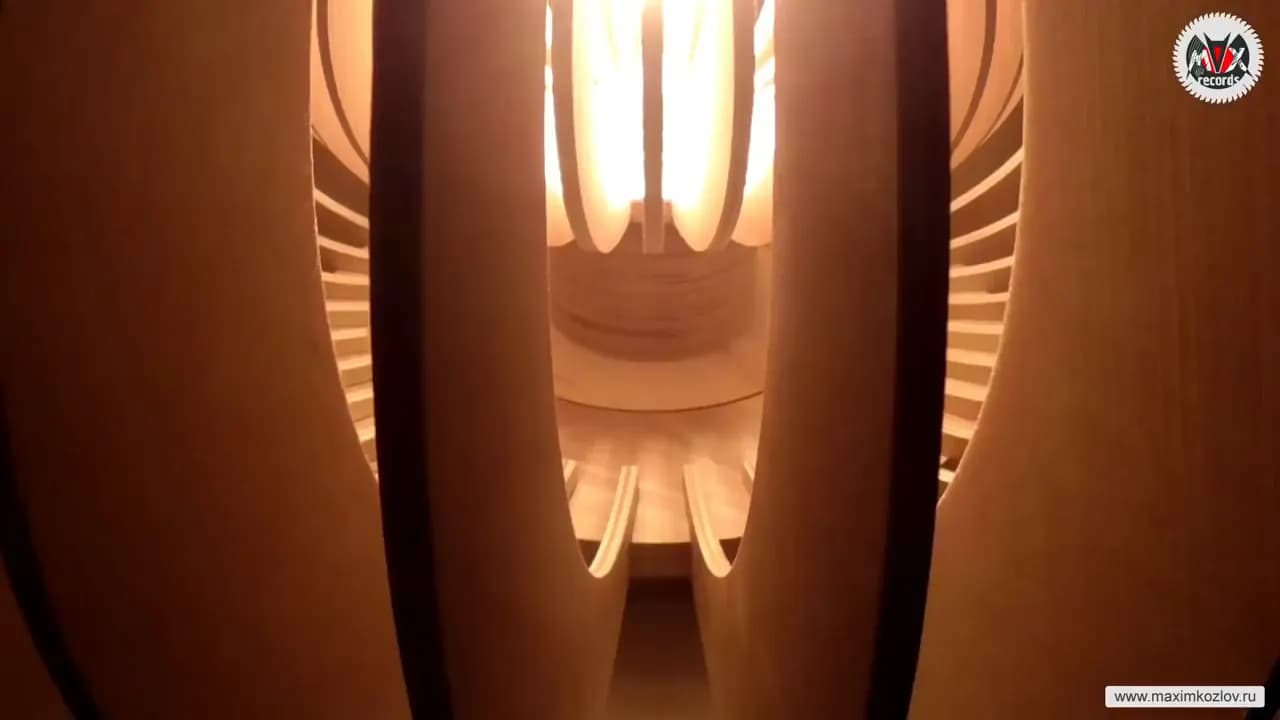

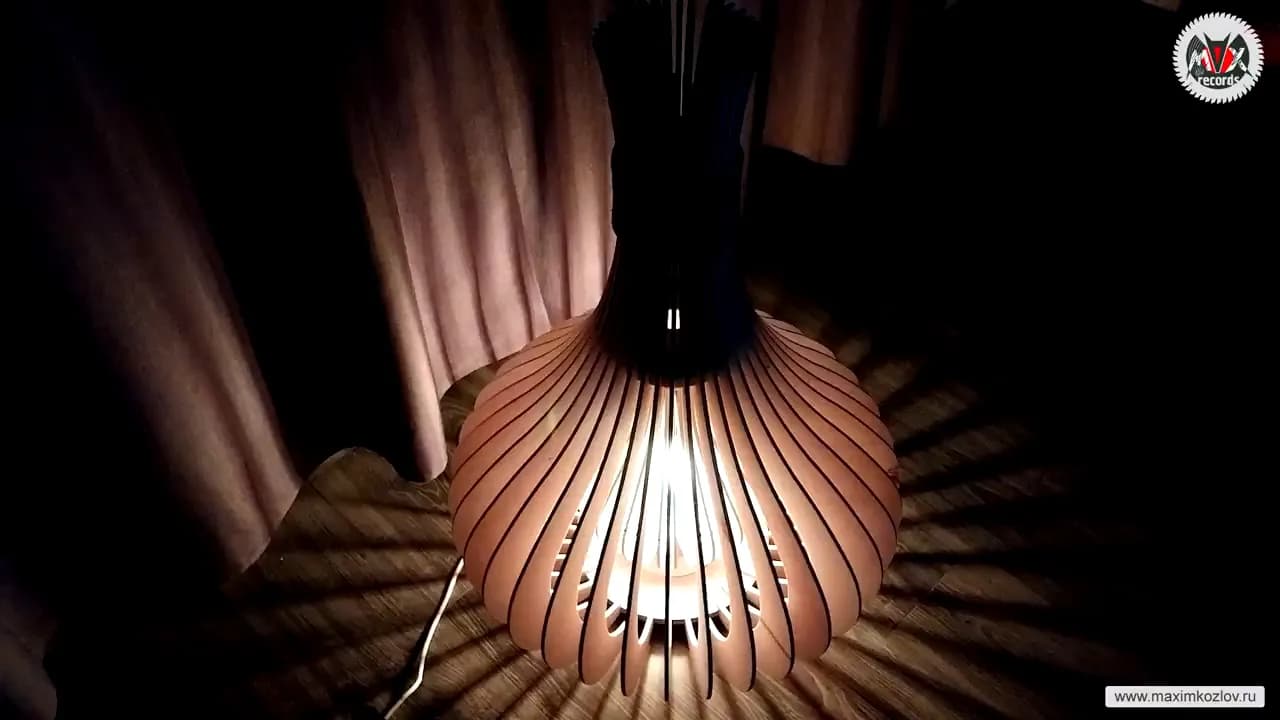

Что получилось
Сколько времени заняло
Общее время работы автор не называет. По монтажу видно, что значительная часть ушла на проектирование и сборку вручную: калибровку на шлифовальном станке, подгонку ламелей, растачивание кольца на токарном станке и усиление клеем.
Оборудование
Фрезерный станок с ЧПУ Wattsan, модель в ролике не названа. Класс оборудования: Фрезеры 6090 и настольные.
Примерная себестоимость (оценка)
| Статья | Сумма |
|---|---|
| Фанера: два листа 6 мм и восьмая часть листа 15 мм (по словам автора, около 1 500 ₽) | 1 500 ₽ |
| Джутовый канат, клей, хомуты (оценка) | 500 ₽ |
| Патрон, шнур, лампа (оценка) | 700 ₽ |
| Работа станка (три часа резки двенадцати кусков листа по 600 ₽, оценка) | 1 800 ₽ |
| Ручная работа (12 часов по 450 ₽) | 5 400 ₽ |
| Итого, оценка | 9 900 ₽ |
Это оценка редакции, а не данные блогера: стоимость фанеры автор называет сам, остальное оценка редакции: цены округлены по рознице на октябрь 2026 года, время станка и ручной работы взято по видимому объёму операций, потому что в ролике оно не названо. Для светильника на продажу к этому нужно добавить проектирование и упаковку.
Можно ли на этом зарабатывать
Посчитать выгоду своего варианта помогают расчёты по похожим изделиям и калькуляторы. Цены на них подставьте свои: оценка из таблицы выше может не совпасть с вашими закупками.
Что взять из проекта
Главная идея проекта в том, что сложная форма собирается из плоских деталей, а склеивать их не нужно: пазы, рассчитанные по реальной толщине фанеры, держат конструкцию сами. Поэтому автор советует сначала мерить фанеру после шлифовки, а не ориентироваться на номинал 6 мм, и закладывать в паз именно измеренные 5,3 мм.
Второе наблюдение: фрезер здесь выбран вместо лазера осознанно, из-за обугленных торцов и размера стола. У фрезера торцы остаются светлыми, а в лампе, которая светит сквозь ламели, это видно. Зато за такую фрезеровку приходится платить ворсом на кромках и радиусами в углах пазов, и автор показывает, как с этим справляется: сборка пакетом, подбивка молотком, клей в зазоры.
Для продажи важно, что конструкция разборная. Автор честно отмечает, что аккуратно собрать её сможет не каждый, поэтому для серии придётся продумать инструкцию или продавать светильник готовым.
Хотите делать подобные изделия?
Понадобится: Фрезерный станок с ЧПУ с полем под кусок листа фанеры, которых у автора получилось шесть из листа, примерно 600×900 мм. Для готовых деталей понадобится барабанный шлифовальный станок и токарный станок для растачивания среднего кольца. Материалы: фанера 6 мм: два листа, каждый распущен на 6 частей по размеру стола станка; после шлифовки толщина около 5,3 мм; фанера 15 мм: примерно восьмая часть листа, кольца и болванка под патрон; джутовый канат: верх ламелей и горлышко внешней луковицы.
В ролике станок назван так: Фрезерный станок с ЧПУ Wattsan, модель в ролике не названа. Подобрать класс станка под свой объём и посмотреть окупаемость можно в калькуляторе подбора станка под бизнес.
