Бэкап стойки ЧПУ: параметры, PLC и обмен программами перед ремонтом или заменой батарей

Что хранится в стойке и чем это теряется

Стойка ЧПУ не равна программе на компьютере. Часть данных лежит в энергонезависимой памяти на плате, часть на карте или диске, и каждая часть теряется по-своему.

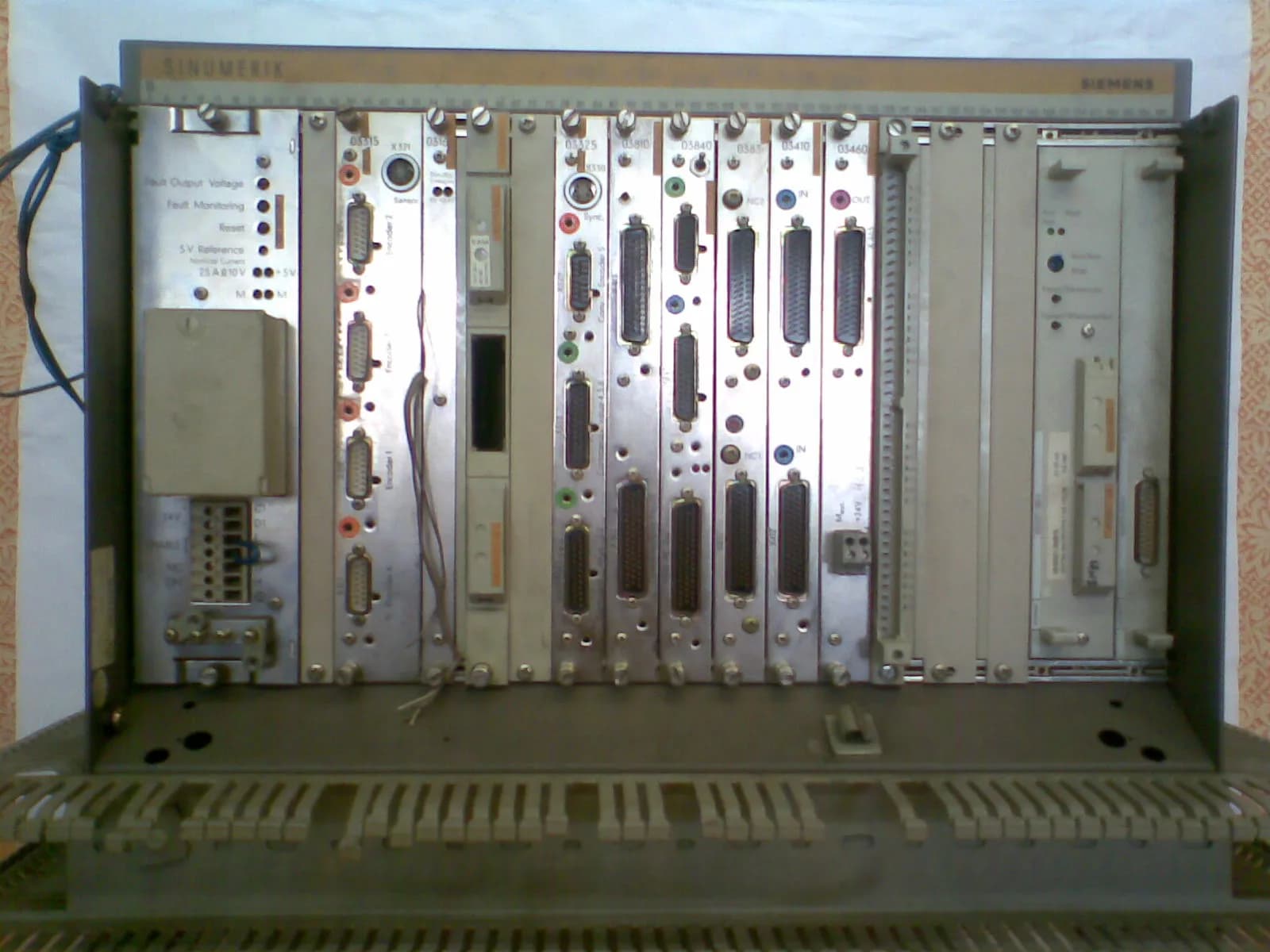

У разных семейств перенос устроен по-разному. На Fanuc параметры, программы и PLC обычно выгружают через экран обмена данными на карту или по сети, а полную копию памяти SRAM снимают в загрузочном меню стойки; конкретные пункты зависят от серии, и их нужно сверять с руководством именно по вашей модели. Siemens для этого предлагает архивы наладки: у семейств 828D и 808D они пишутся на USB-носитель или карту, у более старых систем через раздел сервисных функций. У Heidenhain обмен данными идёт через утилиты производителя для ПК. Для советских стоек вроде НЦ-31 и их клонов память питается от аккумуляторов в блоке питания, а обмен идёт по RS-232, и чаще всего копию делают программами для передачи данных на ПК.

Какой именно метод у вашей стойки, решает руководство по обслуживанию. Общая логика одинакова: программа, параметры, PLC и образ носителя.

Сначала батарея, потом всё остальное

Операторы, которые с этим сталкивались, советуют начинать с самого дешёвого: измерить напряжение на элементах питания памяти. Отказ стойки вида «пропала программа», «слетели параметры» или «стойка запускается, но станок ведёт себя странно» в таких обсуждениях чаще всего заканчивается новой батареей. Плату подозревают позже, когда с батареей всё в порядке.

Что известно о самих элементах:

• на Fanuc в современных сериях литиевый элемент 3 В, и производитель называет срок замены около одного года; в стойках на отдельном блоке питания встречаются щелочные элементы в держателе;
• у советских стоек питание памяти идёт от никель-кадмиевых аккумуляторов, их ёмкость за десятки лет падает до нуля, а свежие аккумуляторы, пролежавшие на складе, нередко тоже приходят разряженными;
• когда элемент совсем сел, на экране появляется предупреждение, а у некоторых стоек система вообще не стартует; если же память уже потеряна, стойка может запуститься с пустыми параметрами.

Замену делают при включённом питании стойки, если руководство прямо не требует иного: тогда содержимое памяти питается от сети, а не от батареи. Если выключить стойку и снять севшую батарею, данные теряются за минуты. Поэтому порядок такой: пока память жива, снимают копию, затем меняют элемент, затем включают.

Пошагово: как снять копию стойки

Как скопировать CF-карту стойки

Практики ошибаются на одном и том же: вставляют карту в картридер, смотрят файлы в проводнике Windows, а потом удивляются, что станок её не прочитал. Windows способна дописать на карту служебный каталог для индексации и тем самым изменить то, что для стойки было набором секторов. У Siemens ещё встречается нестандартная разметка файловой системы, которую обычные программы не понимают как диск. Читать файлы с карты безопасно не всегда, а копировать надо так, чтобы не трогать содержимое.

Основное правило: копировать устройство целиком, сектор за сектором, в файл образа.

На Linux или macOS образ снимают командой dd. Сначала найдите имя устройства (на Linux это lsblk, на macOS diskutil list) и убедитесь, что копируете именно карту, а не системный диск:

# Linux: карта оказалась /dev/sdX (замените X на свою букву)
sudo dd if=/dev/sdX of=cf-stoyka.img bs=1M status=progress
sha256sum cf-stoyka.img

# проверка записи: образ обратно не на оригинал, а на запасную карту того же размера или больше

На Windows подходят утилиты посекторного копирования вроде Win32 Disk Imager, HDD Raw Copy Tool или DMDE. Практики рекомендуют не полагаться на одну утилиту: если образ нужен для ремонта, снимите его двумя способами и сравните контрольные суммы. Картридер лучше брать без «умных» режимов, а саму карту не монтировать на запись.

Для восстановления образ заливают на запасную карту того же типа и объёма или больше. Перед этим на запасной карте нет ничего, что дорого терять.

Как передавать программы на старый станок

Стойки прошлых лет не знают про USB-накопители и сетевые папки. Что работает на практике:

Сложные схемы на старом оборудовании окупаются редко. Если передача программ идёт одной флешкой, подумайте, не проще ли держать в цехе одну CF-карту под разъём стойки и один картридер.

Когда у станка управление не промышленное, а на плате с пультом, схема другая: копией служит файл настроек платы и прошивка. Для таких пультов отдельный разбор в статье про DSP-пульты Richauto и NK105. Бэкап настроек здесь тоже решает судьбу ремонта. Из того, что встречается на фрезерах, в карточках Wattsan M1 1325 указаны варианты управления NcStudio, RichAuto и RD, и порядок сохранения настроек у них свой.

Ошибки, из-за которых бэкап оказывается бесполезным

• Копия лежит на самом станке или на той же карте, которая выходит из строя.
• Параметры сняты с одной версии ПО, а загружать пришлось в стойку с другой.
• Забыты данные PLC: после замены платы станок включается, но ни одна кнопка на пульте не работает.
• Образ не проверен: контрольная сумма не сверена, файл ни разу не открывали.
• Копию снимали в Windows через проводник, и карта получила новые файлы.
• Нет записи, когда и какой версии снят бэкап. Через полгода станок успели донастроить, а копия осталась прежней.
• Перед ремонтом электроники не сфотографировали разъёмы и положение перемычек и DIP-переключателей.

Где хранить и как часто обновлять

Две копии в разных местах и одна вне цеха. Копию обновляют после каждой наладки, смены инструмента с новыми длинами, замены датчика и любого изменения параметров. В тот же каталог кладут короткий текстовый файл: модель стойки, версия ПО, дата, кто снимал, что изменилось с прошлой копии.

Если станок вы купили недавно и бэкапа нет, он первый в списке работ, как в статье о проверке бывшего в употреблении станка. Отдельно подумайте о ремонте: когда копия есть, замена платы, батареи или привода превращается в рутину, а когда её нет, в долгую и дорогую работу, о чём и написан материал о том, когда ремонт выгоднее замены стойки.
