Ремонт или замена стойки и приводов старого станка с ЧПУ: диагностика и расчёт

Что ломается на станке старше двадцати лет

В обсуждениях, где владельцы советских и импортных станков разбирают отказы, причины повторяются. Перечисляем их по частоте, как их описывают практики.

1. Питание. Электролитические конденсаторы в блоках питания теряют ёмкость за десятилетия, напряжения «плавают», стойка то стартует, то зависает. После скачка напряжения встречаются вздутые конденсаторы.
2. Элементы питания памяти. Севшая батарея или аккумуляторы дают потерю программ и параметров, об этом отдельная статья про бэкап стойки.
3. Контакты и кабели. Окисление разъёмов, трещины изоляции на перегибах, слабый контакт в клеммнике. Сбои бывают в одном месте хода или при вибрации.
4. Датчики обратной связи. Тахогенераторы, энкодеры, линейки: загрязнение, износ щёток, обрыв линии.
5. Механика. Люфт в винте, заклиненная ось, плохая смазка. Привод тянет с ошибкой, а электроника кажется виноватой.
6. Плата стойки или привод. Бывает, но к этому подходят после проверки всего перечисленного.

Дальше шесть пунктов превращаются в порядок проверки, чтобы не менять платы наугад.

Ось ползёт или дёргается: порядок диагностики

Практики, которые чинят такие станки, начинают с разделения системы на части и идут от простого к сложному.

Когда станок современнее (шаговые и сервоприводы с цифровым управлением), порядок такой же, но у приводов есть коды ошибок, и их читают по таблице производителя. Подробнее о типичных случаях потери шагов и отказах драйверов рассказано в статье о шаговом двигателе и серво и в разборе частотников для шпинделя.

Промышленные стойки азиатского производства: что мешает работать

Станки с Syntec, LNC и им подобными стойками дают вопросы, которые у европейских стоек встречаются реже. Что в таких обсуждениях повторяется:

• после включения не выполнена процедура выхода в ноль: у Syntec нужно нажать Home и затем Cycle Start, а несколько датчиков на одной оси сбивают процедуру;
• «Axis software limit exceed» вызывает длинный вылет фрезы из патрона и неверное смещение по Z;
• привязка к поставщику: код регистрации, активация, замена карты памяти без клонирования загрузочного раздела;
• ограничения старых версий: имена программ в шесть символов, нет подкаталогов, после обновления Windows стойка перестаёт видеть сетевую папку;
• при ошибке платы осей стойки владельцы меняют одноплатный компьютер местами с исправного станка и сразу проверяют блок питания.

Перед любым вмешательством снимают образ карты памяти целиком, а не копируют файлы.

Сколько разрешения у оси: простая формула

При замене привода или стойки нужно знать, сколько импульсов датчика приходится на миллиметр хода. Формула: импульсов на миллиметр равно числу импульсов энкодера на оборот (с учётом умножения), делённому на шаг винта в миллиметрах. Для энкодера на 2048 импульсов на оборот и винта с шагом 5 мм получается 2048 / 5 = 409,6 импульса на миллиметр, один импульс соответствует 1/409,6 = 0,00244 мм, то есть 2,4 мкм. Если стойка умножает сигнал на четыре, шаг становится около 0,6 мкм. Передача через редуктор или ремень добавляет передаточное отношение. Значение должно совпасть с параметром «импульсы на миллиметр» в новой стойке, иначе станок будет ездить на неверные расстояния.

Практичнее проверить на ходу: прогнать ось на 100 мм по индикатору и сравнить с заданием.

Ретрофит: что оставить, что менять

При замене электроники опыт владельцев повторяется:

• Оставляют механику (направляющие, винты, станину), исправные двигатели и концевые выключатели.
• Меняют комплектом стойку, приводы и блок питания: драйверы и пульт одного производителя заведомо понимают друг друга, перепайка разъёмов между разными комплектами добавляет отказы.
• Проверяют до покупки, какие датчики стоят на станке: индуктивные или на элементах Холла, их тип и питание. Для новой платы с NC Studio и Mach3 может понадобиться отдельное питание платы и новые драйверы.
• Для плат с step/dir на существующие драйверы подают импульсы шага и направления, задают шаги на миллиметр, а на тестовой программе проверяют ход оси в обе стороны и повторяемость.
• Не берутся без документов за серво с аналоговыми драйверами и замену шагового привода на серво: оценки у практиков расходятся, а ошибка стоит дорого.

Оптические линейки на простых пультах не работают, люфтов они не лечат. Два способа заменить стойку, если оставить двигатели Fanuc, и один с новыми приводами разобраны в статье о выборе стойки.

Ремонт или замена: считаем

Решение зависит от четырёх вещей: состояние механики, наличие документации и запчастей, цена простоя и цена замены. Ориентир, который удобно проверить: если ремонт или ретрофит съедает больше половины цены сопоставимого станка в хорошем состоянии, пора считать покупку.

Расчёт на условном примере (подставьте свои числа):

Потери от простоя считают как цена смены умноженная на число смен: если станок даёт 8 000 рублей добавленной стоимости за смену, а остановка длится 20 смен, это 160 000 рублей, и они входят в цену решения наравне с запчастями. Это пример для расчёта, цены в вашем цехе другие.

Механику проверяют до того, как тратить деньги на электронику: люфт винта часовым индикатором на 0,01 мм, плавность хода от руки, состояние направляющих и гаек. Если люфт заметно больше допуска ваших деталей, новая стойка точности не вернёт.

Станок, на котором придётся менять и винты, и направляющие, и электронику, обходится как новый, а новый сегодня приходит с гарантией и обучением. Для сравнения: на листовых станках по металлу класса 1530, например у Wattsan серий E и S, по карточкам стоят сервоприводы Yaskawa, а у серии A Leadshine, и запас запчастей для такой электроники проще найти, чем для снятых с производства советских блоков.

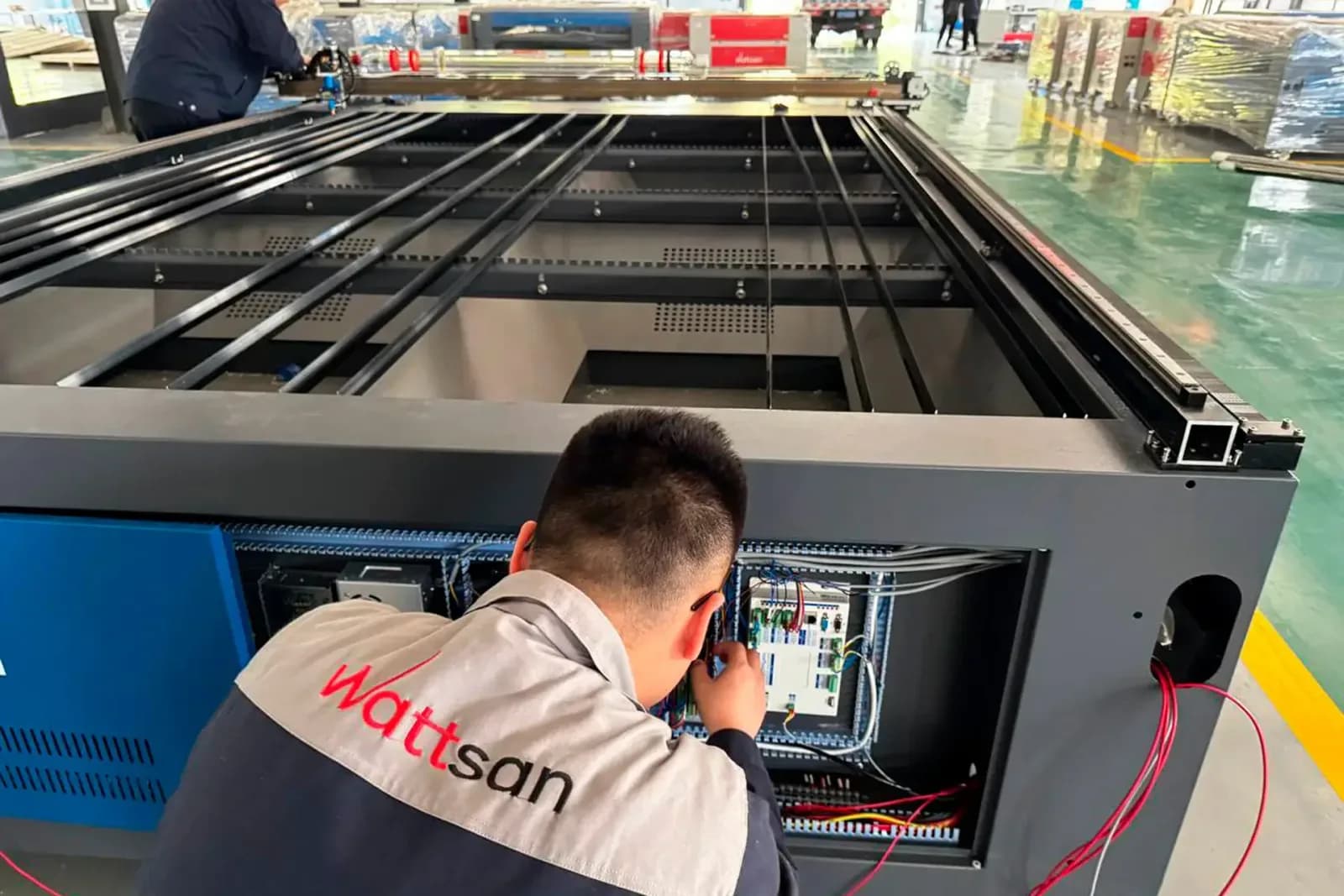

Когда нужен инженер

Диагностику питания и контактов оператор делает сам. Когда нужны осциллограф, схемы привода и опыт именно с этой стойкой, лучше позвать сервис: ошибка в работе с силовой электроникой стоит дороже вызова. У Lasercut, давно работающей на рынке компании, сервисная служба ремонтирует и запускает оборудование и других продавцов (ремонт оборудования). Перед визитом соберите данные: модель и версию стойки, коды ошибок, что делали перед отказом и есть ли бэкап.
