RDWorks и плагин CorelDRAW: почему программа не видит станок и как разделить растр и вектор

Как устроена связка

Принято путать три разные вещи. CorelDRAW или другой редактор рисует макет. RDWorks V8 — родная программа Ruida: в ней задают режимы слоёв (скорость, мощность, режим резки или гравировки), порядок, точку старта, а потом отправляют задание. Контроллер Ruida выполняет задание и держит параметры станка: оси, концевики, полярность. Из моделей с такой платой можно назвать Wattsan 6040 с RDC8445S. Какой программе какая плата подходит, написано в статье о программах для лазерной резки, а выбор между RDWorks и LightBurn Pro — в материале о LightBurn и LaserGRBL.

Плагин для CorelDRAW нужен тем, кто хочет отправлять рисунок одной кнопкой. Если плагин капризничает, макет можно передать файлом (AI, DXF, PLT), и это надёжнее, чем бороться с версиями.

RDWorks не видит станок

Порядок проверок тот же, что у производителей программ. Сначала самое простое.

Если станок включается, перезапускается сам и теряет связь с провалами, причина часто в питании блока, а не в программе: LightBurn в руководстве по диагностике связывает внезапные перезагрузки именно с этим.

По Ethernet

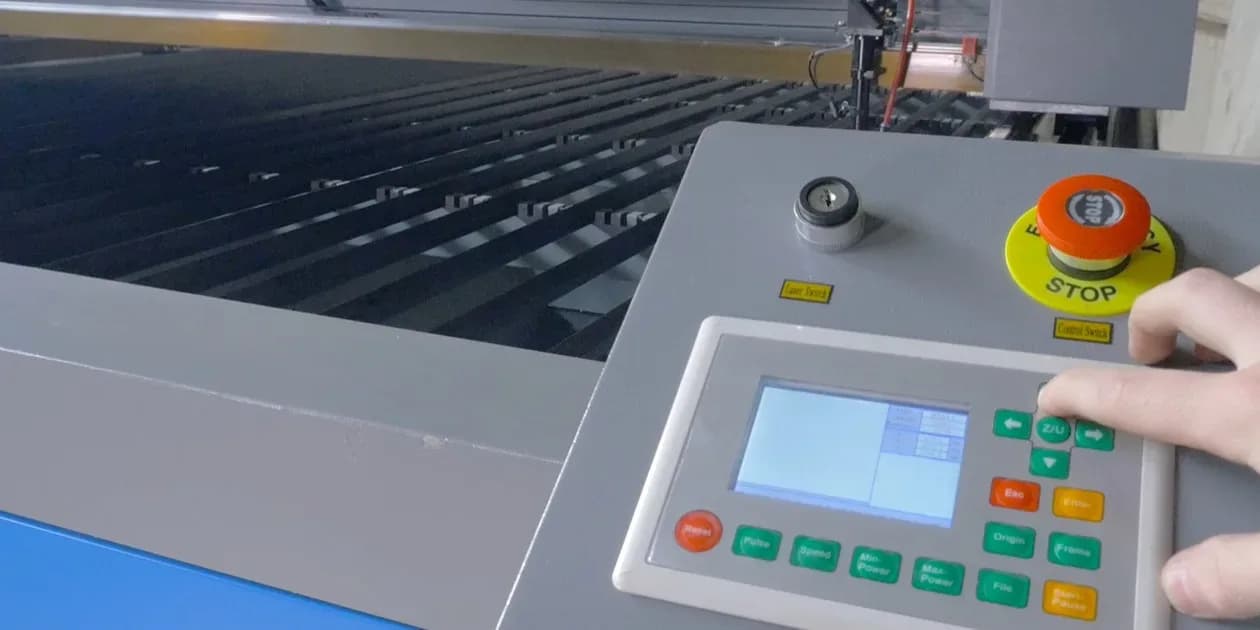

Для сети нужен статический IP контроллера. По руководству LightBurn, три первых числа берут такими же, как у адреса компьютера, а последнее меняют (иногда проще добавить или вычесть 100). На Ruida адрес вводят в меню контроллера, в пункте IP config. После настройки проверяют связь командой ping <адрес контроллера>: нет ответа значит неверный IP, подсеть или кабель. Автоматически поиск в сетевом режиме не работает, адрес задают вручную. В RDWorks, как описывают практики, указывают адрес контроллера вместо автоматического поиска по USB. Заодно проверьте межсетевой экран Windows: он иногда блокирует программу.

Плагин не появляется в CorelDRAW

Здесь ничего нельзя утверждать за все версии, потому что связка зависит от конкретной сборки RDWorks и версии CorelDRAW (в обсуждениях практиков это RDWorks V8 и CorelDRAW X8, и вопросы к нему возникают регулярно). Что говорят практики:

• плагин ставят из установщика RDWorks, а не копируют файлы вручную;
• в настройках плагина выбирают тип CorelDraw_Laser, а команда отправки появляется в виде макроса на панели;
• после установки CorelDRAW перезапускают, а при необходимости запускают от имени администратора;
• если версия редактора слишком новая, плагин не встаёт, и тогда работают через экспорт файла.

Взломанные дистрибутивы и «пиратские» ключи, которые встречаются на форумах, не рекомендуем: программу берут у производителя контроллера или продавца станка.

Размер не совпадает с макетом

Нужно различать два случая.

Ошибка постоянная, около 1,6 %. Деталь 100 мм вышла 101,6 мм или 98,4 мм. Это число совпадает с отношением 1016 к 1000, то есть с разницей между единицами HPGL/PLT. Практики советуют при экспорте из CorelDRAW в PLT попробовать поменять единицу 1016 на 1000 или наоборот. Если рез съезжает всё сильнее по мере удаления от нуля, это тот же признак.

Ошибка растёт с ходом или разная по осям. Это не единицы, а параметры осей станка (шаг на импульс), ремень или шкив. Квадрат 100×100 мм вырезают, измеряют по каждой оси и пересчитывают параметр; порядок описан в статье о ремнях и шкивах лазерного станка.

Как разделить растр и вектор

Типичная жалоба: в файле картинка и контур, станок гравирует всё сразу или вырезает не в том порядке, а контуры «разваливаются». Что делают практики.

Если растр и вектор лежат в одном файле, а нужно получить стабильный результат, практики подают их отдельными заданиями. Рез после гравировки может смещаться, и причин несколько: единицы PLT, неверный backlash, скачок начала координат. Проверку порядка смотрите в статье о дефектах гравировки, а требования к чертежам — в материале о подготовке DXF.

Параметры слоя в RDWorks: что куда ставить

В RDWorks каждому цвету слоя назначают параметры, и от их корректности зависит всё, что происходит после отправки задания. Для работы с растром и вектором практики настраивают следующее.

Если слою назначили не тот режим, симптом будет понятен сразу: контур гравируется строками, а растр режется по границе. Параметры сохраняют в шаблон для материала, и тогда на каждой партии не нужно задавать их заново. Диапазон мощности ставят с запасом ниже предела трубки, а какие значения подходят, определяют пробой на обрезке: общих цифр для всех станков нет.

Что проверить перед запуском

Короткий ряд проверок экономит материал:

1. Станок найден, в строке состояния актуальное положение головы.
2. Начало координат и режим «от текущей точки» или «от абсолютных координат» выбраны осознанно.
3. Симуляция показывает правильный порядок и отсутствие лишних объектов за пределами рабочего поля.
4. Слои не перепутаны: растр сканируется, контур режется.
5. Для пробы взят обрезок, и пробный контур обведён рамкой без луча: функция Frame покажет, где пройдёт голова.

Зеркальная гравировка

Станок гравирует зеркально, потому что в настройках стоит опция Mirror или начало координат выбрано не в том углу. Практики советуют снять Mirror в системных настройках и проверить положение начала координат, а не переворачивать макет. LightBurn в руководстве по Ruida рекомендует сопоставить в параметрах станка угол начала координат с фактическим углом станка. Если направление стрелок на пульте перепутано, там есть отдельная опция инверсии. Если скошена только заливка при ровных контурах, это настройка полярности ШИМ (PWM Rising Edge Valid), а не зеркало.

Русификация

Языковые файлы лежат рядом с программой. Практики для CypCut и RDWorks советуют сначала выбрать английский, а потом русский: язык подхватывается из файла. Если надписи остались англоязычными, это не поломка, а отсутствующий языковой файл. Не берите «сборки» с неизвестных сайтов: в таких дистрибутивах нет гарантии ни по версии, ни по безопасности.

Когда нужен инженер

Если связь пропадает при нормальном питании, плата ведёт себя странно после обновления прошивки или версия программы не подходит к плате, возиться дальше рискованно: перепрошивка без понимания убивает контроллер. У продавцов с собственным сервисом, вроде Lasercut, пусконаладка и обучение оператора входят в поставку, а настройка ПО на новом станке относится к ним.
