Как восстановить резьбу: калибровка, ремонтная вставка Helicoil, втулки и вставки для пластика

Диагностика: что сорвано и какая резьба

Резьба «сорвалась» тремя способами. Болт можно протянуть, и он не держит: витки срезаны или выжаты. Болт держит, но не идёт в отверстие: резьба смята, забита краской или стружкой. Болт идёт, но не затягивается: он вращается вхолостую, а отверстие или гайка потеряли витки. Первый случай лечится прогоном, второй чисткой, третий вставкой или другим размером.

Чтобы выбрать инструмент, нужны диаметр и шаг. Снимите диаметр штангенциркулем по неповреждённым виткам, шаг определите резьбомером: набор гребёнок прикладывают к виткам, пока одна не совпадёт без просвета. Метрические шаги и допуски смотрите в справочнике по метрической резьбе, диаметр сверла под обычный метчик подскажет калькулятор отверстия под резьбу. Резьба на двигателе или импортной технике может оказаться дюймовой или мелкой метрической, и М12×1,25 с М12×1,75 визуально различить трудно.

Отдельно оцените материал вокруг отверстия. Резьбу в стальной детали с толстой стенкой можно прогнать метчиком. В чугуне и алюминии вставку берут при первом признаке среза. В пластике и МДФ металлический метчик редко решает дело, там нужны вставки с большей опорной поверхностью.

Способы ремонта

Наружная резьба на болте. Помятую резьбу прогоняют плашкой нужного шага или резьбовой гребёнкой (резьбовым напильником), которая подбирается по резьбомеру: гребёнка исправляет несколько витков без снятия болта. Резьбу, срезанную на половину высоты, плашкой не вернуть, болт проще заменить: метизы стоят копейки.

Калибровка метчиком. Метчик нужного размера прогоняют по внутренней резьбе с маслом, поворачивая на полоборота вперёд и на четверть назад для ломки стружки. Способ годится для чугуна и стали, если витки смяты, а не срезаны. Для глухих отверстий берут комплект из двух-трёх метчиков и проверяют глубину.

Ремонтный размер. Отверстие рассверливают под резьбу следующего размера (М8 → М10) и нарезают её. Нужен запас материала в стенке и согласие с ответной деталью: болт большего диаметра может не пролезть в сквозное отверстие второй детали.

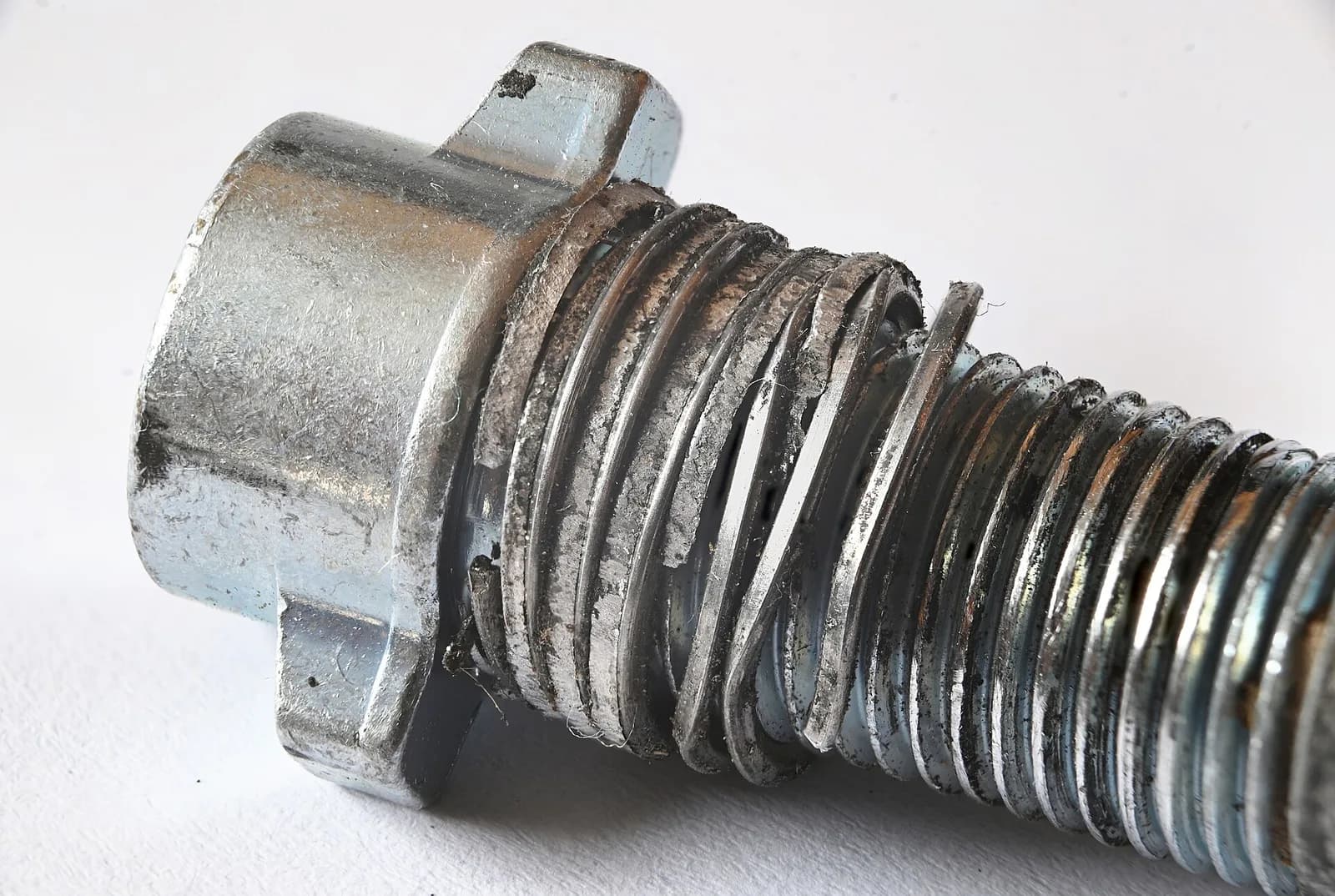

Проволочная вставка (Helicoil и аналоги). Спираль из нержавеющей проволоки ромбического сечения вкручивают в резьбу, нарезанную ремонтным метчиком. Снаружи у спирали метрическая резьба увеличенного размера, а внутри исходная. Выпускают длины 1d, 1,5d, 2d, 2,5d и 3d. Вставка хорошо держится в алюминии, чугуне и пластике, а стальной проволокой упрочняет мягкий материал.

Втулка с наружной резьбой (Ensat, «ввёртыш»). Литая или точёная втулка с наружной резьбой и внутренней нужного размера. Подходит для сильно разбитых отверстий и тонких стенок, ставится на фиксатор резьбы. Сверление и метчик под неё нужны, но глубже и больше, чем под спираль.

Эпоксид и холодная сварка. Отверстие заполняют металлонаполненным составом, дожидаются отверждения и нарезают резьбу заново или смазывают болт разделителем и вкручивают его в состав. Решение временное: ненагруженные детали, крышки, декоративные узлы.

Наплавка и новое отверстие. Отверстие заваривают, торец фрезеруют, резьбу нарезают заново. Крайний случай, когда нужна исходная резьба в корпусе, а вставка не помещается. В чугуне и алюминии такая сварка трудна, см. разбор ремонта трещин в статье о чугуне.

Сравнение способов

Значения в таблице ориентировочные и зависят от материала и навыка.

Вставка Helicoil: сверло и длина по каталогу

Вставка ставится по одной схеме: рассверливают отверстие специальным сверлом, нарезают резьбу ремонтным метчиком, вкручивают вставку оправкой и при необходимости обламывают технологический поводок. Диаметры сверла и минимальная глубина нарезанной резьбы взяты из справочной таблицы Misumi по Helicoil (метрическая крупная резьба), длины вставок из каталога Böllhoff для наборов Helicoil plus.

Диаметры сверла у разных изготовителей отличаются на 0,1–0,2 мм: для комплектов Böllhoff встречаются 8,4 и 10,5 мм для М8 и М10. Берите сверло и метчик из набора, который будете использовать, а не из таблицы в интернете. Вставка и метчик одного производителя составляют пару.

Расчёт: М8×1,25 в алюминиевом корпусе

Задача. В литом алюминиевом корпусе сорвана резьба М8×1,25, глубина штатной резьбы 12 мм, стенка под отверстием 25 мм. Ставим вставку 1,5d = 12 мм.

Сверло и глубина. Сверло 8,3 мм по таблице. Минимальная глубина нарезанной резьбы для 1,5d: 13,3 мм. Заходная часть ремонтного метчика даёт ещё около двух шагов: 2 × 1,25 = 2,5 мм. Глубина отверстия полного диаметра: 13,3 + 2,5 = 15,8 мм, округляем до 16 мм. Вершина сверла длиннее: при угле 118° конус составляет примерно 0,3 × 8,3 ≈ 2,5 мм, поэтому от поверхности до острия сверла 18,5 мм. Под дном остаётся 25 − 18,5 = 6,5 мм, стенка не пробита, герметичность не нарушена. Если нужен запас под упавший поводок, берут 17 мм.

Вставка. Спираль длиной 12 мм ставится с утоплением от поверхности на 0,25–0,5 шага (около 0,3–0,6 мм): иначе болт упрётся в торец вставки. Свободная глубина под ней 16 − 12 = 4 мм: болт не должен выступать за вставку больше чем на 3 мм, иначе упрётся в дно, поэтому длину болта проверяют по месту до затяжки.

Момент затяжки. Болт М8 класса прочности 8.8: по ISO 898-1 временное сопротивление 800 МПа, условный предел текучести 640 МПа, площадь сечения 36,6 мм². Усилие, соответствующее текучести: 640 × 36,6 = 23,4 кН. Затяжка до 67–70 % от неё: F ≈ 16 кН. Момент T = K · F · d, коэффициент трения в резьбе и под головкой K ≈ 0,2 (сухая сталь, ориентир). T ≈ 0,2 × 16 × 8 ≈ 26 Н·м, справочный момент для М8 8.8 составляет около 25 Н·м.

Почему вставка позволяет затянуть сильнее. Допустим, у литого алюминиевого сплава временное сопротивление около 200 МПа (ориентир, у конкретных марок от 160 до 300 МПа), а на срез он работает с прочностью около 0,6 от этого, то есть 120 МПа. Площадь среза резьбы без вставки с длиной свинчивания 12 мм: A = 0,5 × π × 8 × 12 ≈ 151 мм², несущая способность 151 × 120 ≈ 18,1 кН. С запасом 1,5 допустимое усилие 12,1 кН, момент 0,2 × 12,1 × 8 ≈ 19 Н·м. Со вставкой резьба в алюминии имеет наружный диаметр около 9,8 мм (по таблице Helicoil наибольший диаметр резьбы метчика 9,79 мм): A = 0,5 × π × 9,8 × 12 ≈ 185 мм², несущая способность 22,2 кН, допустимое усилие 14,8 кН, момент 0,2 × 14,8 × 8 ≈ 24 Н·м. То есть вставка поднимает допустимый момент с 19 до 24 Н·м, практически до момента для болта. Стальная пружина распределяет нагрузку по виткам ровнее и выдерживает многократную сборку, чего резьба в алюминии не умеет. Расчёт приблизительный, для ответственного узла нужны данные на сплав и регламент производителя.

Пластик, дерево и МДФ

Пластик под саморез и болт. Самонарезающий винт в пластмассе держится на трении. После пары разборок отверстие разрабатывается. Для многократной сборки в литьё и 3D-печать ставят латунные термовставки: их запрессовывают нагретым паяльником, пластик оплавляется и заполняет накатку. Диаметр отверстия берут из каталога вставки: для М3 у большинства производителей он 4,0 мм (ориентир для PLA, PETG и ABS), для других размеров он другой, ошибка в 0,2 мм делает вставку болтающейся. Подробнее о том, когда лучше печатать деталь, а когда резать или лить, читайте в обзоре «3D-печать, ЧПУ или литьё».

Дерево, фанера, МДФ. Резьбу в торце МДФ не восстановить: волокна рвутся при каждом затягивании. Ставят закладные гайки: забивные с зубцами и вкручиваемые втулки под болт М6 или М8. Диаметр отверстия берут из паспорта гайки.

Типичный брак

Если резьбовых отверстий в детали много или нужны новые отверстия с точной резьбой, проще изготовить деталь заново по снятым размерам, чем чинить десяток отверстий: порядок обмера описан в статье «Как изготовить деталь по образцу».

Для деформируемых алюминиевых сплавов, например Д16Т или АМг6, вставка работает так же, как в литье, но сплав прочнее, и при расчёте среза длину вставки можно брать меньше, чем в литье.
