Как выбрать токарный станок с ЧПУ для мастерской: размеры, шпиндель, патрон, мощность

Начните с деталей, а не с каталога

Типичная ошибка новой мастерской: смотреть цену и бренд, а потом искать деталь под станок. Правильный порядок обратный. Возьмите пять-десять самых частых заказов, а если заказов пока нет, то типовые детали рынка, который вы выбрали, и выпишите для каждой диаметр, длину, материал, число операций кроме точения, допуск и размер партии.

Из этого списка вытекают требования к станку.

Если почти все детали умещаются в пруток до 30 мм и штучные до 100 мм, станок с большим диаметром обработки избыточен. Если же в списке есть валы диаметром 80 мм, станок с мощностью шпинделя 5 кВт будет их точить медленно, и разницу в цене вы оплатите временем.

Какой диаметр и какую длину брать

В паспорте указано сразу несколько диаметров, и путать их нельзя. «Над станиной» — самое большое, что вращается без касания станины, но на станке с ЧПУ деталь такого диаметра суппорт и револьвер не обработают. Значение «над суппортом» меньше и честнее. Для универсального станка 16К20 в Википедии приведены 400 мм над станиной и 220 мм над суппортом: разница почти вдвое. У станков с наклонной станиной и револьвером для расчёта берут максимальный диаметр обработки, который указан отдельно и обычно меньше первого.

Длина обработки меньше межцентрового расстояния: ход ограничен длиной суппорта, патроном и инструментом. Если надо точить валы 400 мм и длиннее, нужна задняя бабка или люнет, иначе деталь будет прогибаться и выйдет конусной (как делают валы). Станки с револьвером, рассчитанные на патронные детали, длинные валы держат хуже, чем патронно-центровые.

Отверстие шпинделя и патрон

Отверстие в шпинделе определяет максимальный пруток. Он должен свободно проходить с запасом по диаметру, а для шестигранного и квадратного прутка запас считают по диагонали. Пруток шестигранника с размером под ключ 24 мм описывается окружностью 24 / cos 30° = 27,7 мм, и в отверстие 28 мм он уже не пролезет. Если планируется автоматический подавальщик, диаметр отверстия и зазор берут из его паспорта, а не прикидывают на глаз.

Патрон на станках с ЧПУ чаще всего трёхкулачковый самоцентрирующий. Четырёхкулачковый с независимыми кулачками нужен для несимметричных деталей, поэтому на ЧПУ он встречается реже. Для прутка и для повторной установки по обработанной поверхности ставят цанговый патрон (Википедия: токарный патрон). Патрон крепится на шпиндель по стандартному посадочному конусу (по ГОСТ 12593 для фланцевых концов под поворотную шайбу), поэтому при замене проверяют присоединительный размер.

Существенное и малоизвестное ограничение: у каждого патрона есть максимальная частота вращения, и она падает с ростом диаметра. Значение выбито на корпусе и указано в каталоге. Если шпиндель разгоняется до 4 000 об/мин, а патрон допускает 3 000, превышать нельзя: кулачки под действием центробежной силы теряют усилие зажима. Для малых деталей это важно. Пример: резец идёт по диаметру 10 мм со скоростью 150 м/мин, обороты n = 1000 × 150 / (3,1416 × 10) = 4 775 об/мин. Патрон большого диаметра такие обороты часто не разрешает, и скорость приходится снижать, а вместе с ней растёт время обработки. Режимы считают калькулятором точения.

Мощность и момент: расчёт

Мощность резания при точении определяют по формуле из каталога Sandvik Coromant: Pc = ap × f × vc × kc / 60 000, где ap — глубина резания в мм, f — подача в мм/об, vc — скорость резания в м/мин, kc — удельная сила резания в Н/мм², результат в кВт. Для конструкционной стали вроде стали 45 kc берут порядка 2 000 Н/мм² (ориентир: точное значение зависит от подачи и твёрдости, его берут из каталога инструмента).

Пример: вал диаметром 60 мм, черновой проход.

• Глубина 3 мм, подача 0,3 мм/об, скорость 150 м/мин.
• Обороты: n = 1000 × 150 / (3,1416 × 60) = 796 об/мин.
• Мощность резания: 3 × 0,3 × 150 × 2 000 / 60 000 = 4,5 кВт.
• Мощность двигателя при КПД привода 0,8 (допущение): 4,5 / 0,8 = 5,6 кВт.
• Окружная сила: 4,5 × 60 000 / 150 = 1 800 Н, момент на резании 1 800 × 0,03 = 54 Н·м.

Что из этого следует. Станок с двигателем 3 кВт на шпинделе (на резание остаётся 3 × 0,8 = 2,4 кВт) при тех же скорости и подаче снимет ap = 2,4 × 60 000 / (0,3 × 150 × 2 000) = 1,6 мм. Припуск 3 мм придётся брать за два прохода, и время вырастет почти вдвое. Второе следствие: мощность считают для режима, а момент для малых оборотов. Электродвигатель шпинделя выдаёт полный момент только до базовых оборотов, дальше при постоянной мощности он падает. Для резьбы и отрезки у больших диаметров нужен момент на низких оборотах, и его надо смотреть по графику в паспорте, а не по максимальной мощности.

Ориентиры по классам станков (по типовым рядам моделей, паспорт конкретной машины обязателен):

Жёсткость и точность

Мощность не заменяет жёсткость. Станина из литого чугуна с широкими направляющими гасит вибрации лучше сварной, а вылет резца и расточной оправки ограничивает глубину и подачу. На жёсткость указывают масса станка и тип направляющих: у универсального 16К20 по Википедии масса от 2 835 до 3 685 кг в зависимости от длины, и именно эта масса, а не мощность, держит станок на чистовых проходах. Лёгкий настольный станок на тот же диаметр даст другое качество поверхности (мини-станок для дома).

Для чертежей с посадками ориентируйтесь на квалитет и шероховатость, которые станок удержит в серии, а не разово. Устойчивая токарная обработка даёт 7–8-й квалитет, для 6-го нужна шлифовка (как соотносятся допуски и шероховатость). Если точность в чертежах выше, станок не поможет, а шлифовальный участок придётся добавить к бюджету.

Новый, б/у или советский с ЧПУ

На вторичном рынке много станков советской постройки и 90-х годов. Википедия называет среди базовых систем ЧПУ тех лет НЦ-31 и 2Р22 для токарной группы (Токарный станок). Станина и шпиндель у такого станка нередко ещё годятся, а стойка и приводы давно сняты с поддержки. Обычный путь — заменить стойку и приводы, а это заметная доля цены нового станка того же класса, поэтому расчёт делают до покупки. Общие правила проверки б/у собраны в статье про покупку подержанного станка.

Начинающему не стоит брать подержанный станок без задней бабки или гитары, а также с убитыми втулками шпинделя: объём восстановления несоизмерим с ценой. Менее изношенный станок, даже заметно дороже, обходится дешевле, чем «дешёвый металлолом», который придётся перебирать.

Что проверить до оплаты

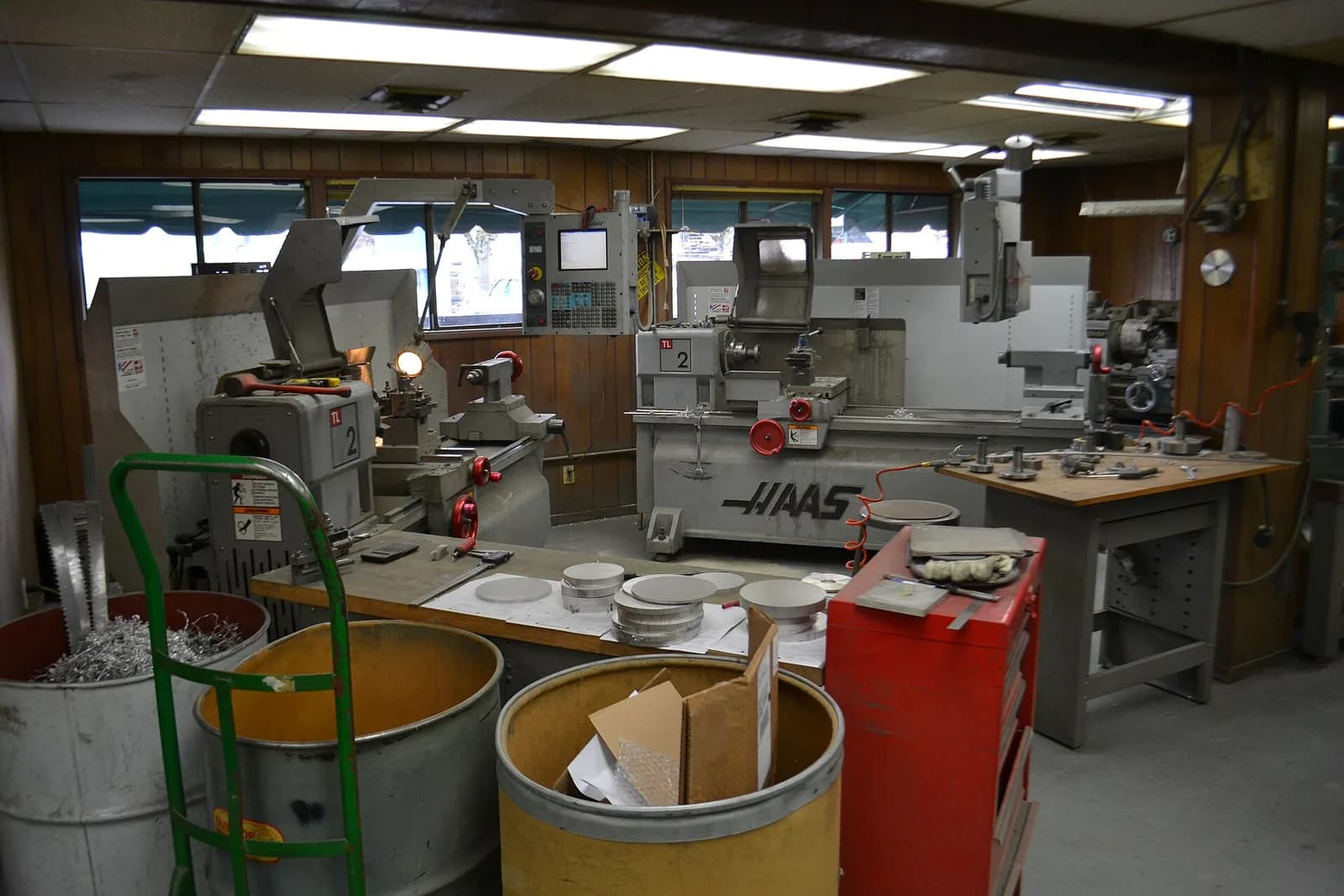

Место, питание и обвязка

Станок среднего класса работает от трёхфазной сети и требует отдельного расчёта по мощности (электричество для станков в цехе). Масса в несколько тонн (у 16К20 от 2,8 до 3,7 т) требует проверки нагрузки на пол и перекрытие до заказа. Нужны место под заготовки и стружку, ёмкость и фильтрация СОЖ, ровный бетонный пол и подъёмник для патронов. Всё это входит в бюджет вместе со станком, инструментом, оснасткой и стоимостью часа станка.

До оплаты стоит выяснить и то, кто станок запустит. Пусконаладку, проверку геометрии и обучение оператора у новой машины делает сервис продавца. У компаний с собственными инженерами, вроде Lasercut, это штатная работа, а у перекупщика её нередко поручают внештатному мастеру, и спросить потом не с кого.
