Лазерная очистка перед сваркой и покраской: что мешает шву и краске и как проверить поверхность

Что мешает шву и краске

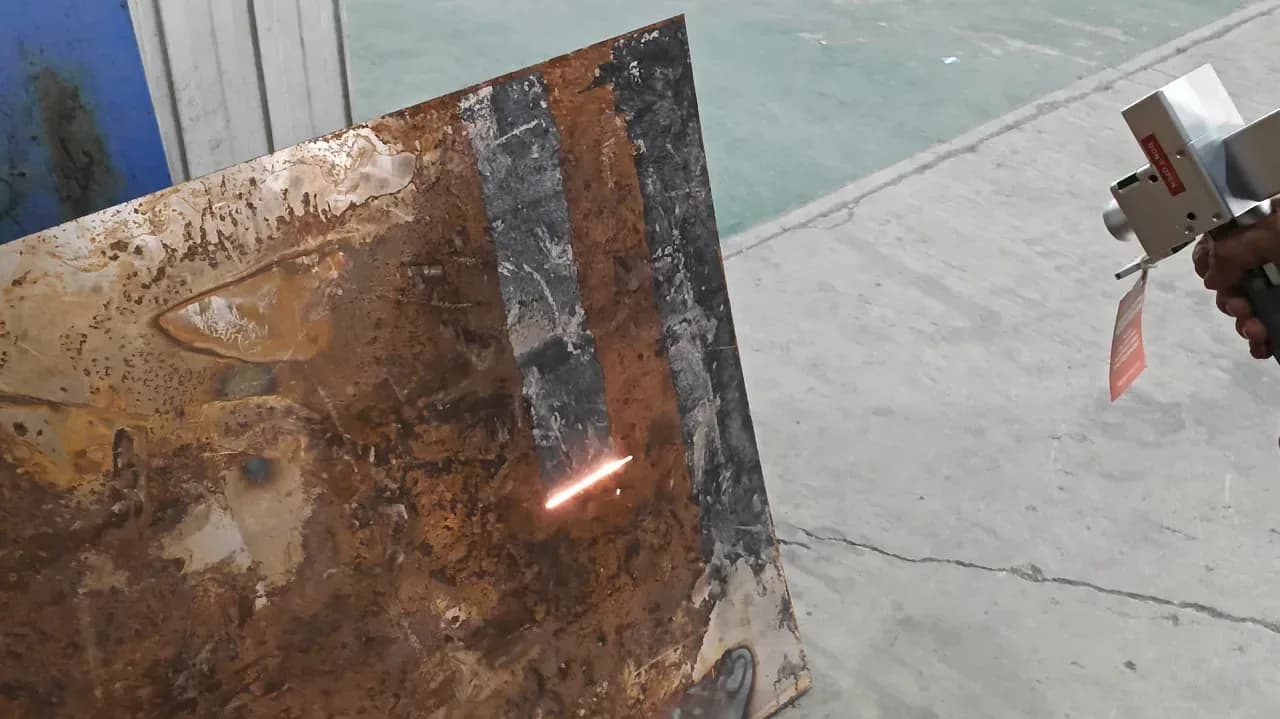

Перед сваркой и покраской с металла убирают разные вещи, и лазер справляется с ними неодинаково. В таблице то, что встречается на реальных кромках, и что с этим делает импульсный лазер.

Все строки таблицы связывает одна мысль: шов или покрытие должны ложиться на металл, а не на то, что на нём лежит. Лазер подходит для этого там, где слой тонкий, прилипший и неоднородный, например на кромке сварной детали, которую неудобно шлифовать.

Масло: лазер его испаряет

С маслом лазер работает не так, как со ржавчиной. Ржавчина откалывается мелкими частицами, а масло уходит паром. Исследование китайской группы на деталях утилизируемых автомобилей (Wang и др., Fundamental Research, 2025) измерило, что при этом происходит. Лазер с мощностью до 3 кВт работал в закрытой камере, пробоотборники стояли в 30 см над пятном.

• При снятии ржавчины средняя концентрация PM10 составила около 7000 мкг/м³, из них крупных частиц больше 2,5 мкм подавляющее большинство: отношение PM2,5 к PM10 около 0,11.
• При снятии отработанного масла PM10 был около 400 мкг/м³, но частицы мелкие, это капли конденсата. Суммарные летучие органические вещества выросли до 2568 мкг/м³ при фоне цеха 1348 мкг/м³.
• Толстый масляный шлам лазер снимал плохо: в нём были силикаты и металлические частицы, и авторы рекомендуют до лазера обдувать деталь воздухом под давлением.

Для сварки из этого следует практическое правило. Если на кромке видимый слой масла, густая смазка или нагар, лазер идёт вторым этапом, а не первым. Сначала убирают массу протиркой, обдувом или обезжириванием. Лазер подчищает тонкую плёнку и оксид, а испарённое масло должно уйти в вытяжку, а не осесть на защитном стекле. О вытяжке и о том, что вдыхает оператор, рассказано в статье про безопасность при лазерной очистке.

Сварка алюминия: оксид и водород

Алюминий покрывает плёнка оксида, и она держит воду и масло. Именно они дают в шве водород, а из него пористость. В работе по алюминиевому сплаву 6005A для железнодорожных кузовов (Zhang и др., Materials, 2022) очищали образцы наносекундным лазером 200 Вт с длительностью импульса 350 нс и максимальной энергией импульса 1,5 мДж. Диаметр пятна после фокусировки составлял 92,9 мкм.

Лучший результат по остаточному кислороду получили при 150 Вт, частоте качания сканера 100 Гц и скорости подачи 0,8 м/мин при ширине сканирования 60 мм. На этом режиме шероховатость Ra выросла (максимум около 2,1 мкм при 200 Вт), твёрдость поверхности выросла не более чем на 8,6 %, а пористость шва на замасленных образцах упала с 28,672 до 0,091 %, на влажных с 2,702 до 0,091 %.

Из этих цифр можно прикинуть производительность. Ширина дорожки 60 мм, скорость 0,8 м/мин, значит 0,06 × 0,8 = 0,048 м²/мин, то есть около 2,9 м²/ч с одной дорожки. Это верхняя оценка для роботизированной установки: при ручной работе соседние дорожки перекрываются, а кромки сложной формы замедляют проход. Для узких кромок под шов площадь на практике небольшая, и скорость определяет не м²/ч, а погонные метры в час.

Сварка стали: узкое окно по энергии

На стали работает тот же принцип, но с обратной стороны шкалы: слишком высокая энергия вредит. Группа Harbin Institute of Technology (Zhang и др., Materials, 2026) чистила высокопрочную сталь 10CrNi2Mo3Cu2V наносекундным лазером 1064 нм с длительностью импульса 100 нс при плотности энергии от 5,1 до 10,2 Дж/см². В аргоне оптимум составил 7,64 Дж/см², а рабочее окно 6,37–7,64 Дж/см². При 10,2 Дж/см² поверхность снова окислилась и кислорода стало больше. Швы после оптимальной очистки вышли без пор с прочностью на разрыв 881,4 МПа, выше и необработанных образцов, и шлифованных.

Плотность энергии связывает три параметра, и это удобно проверить на цифрах. Плотность равна энергии импульса, делённой на площадь пятна. Для импульса 1,5 мДж и пятна 92,9 мкм получается около 22 Дж/см², то есть втрое выше окна из опыта на стали. Чтобы попасть в 7,64 Дж/см² с таким импульсом, пятно нужно расширить примерно до 158 мкм (1,5 мДж ÷ 7,64 Дж/см² даёт площадь около 0,0002 см²). Поэтому «такая же мощность» на двух аппаратах ничего не говорит, и режим сверяют по энергии импульса и размеру пятна.

В воздухе окно уже. В той же работе при 7,64 Дж/см² поверхность в воздухе стала светло-жёлтой, то есть окисляться начала раньше, чем в аргоне. Слабое пятно цвета побежалости на кромке под сварку лучше не оставлять: его видно, и оно означает тонкий новый оксид.

Нержавеющая сталь

С нержавейкой есть отдельная ловушка. В исследовании корейского института машиностроения на стали 304L (Yoo и др., Micromachines, 2025) мощный наносекундный лазер на уровне киловатт убрал коррозию, но оставил на поверхности хромовый оксид толщиной несколько микрометров, а под ним зону с пониженным содержанием хрома. Авторы связывают толщину оксида с температурой поверхности при очистке и отмечают, что и то, и другое влияет на последующую сварку и штамповку. Для деталей, от которых нужна коррозионная стойкость, мощность и число проходов подбирают минимальными, а после очистки при необходимости проводят пассивацию.

Что лазер даёт под покраску

Требования к подготовке металла под лакокрасочное покрытие задаёт ГОСТ 9.402-2004, он действует с 2006 года. Стандарт описывает и очистку от окислов, и обезжиривание, и контроль, но способа очистки не диктует. Для лазера из этого следуют два вопроса.

Первый про шероховатость. Лазер оставляет мелкие кратеры: на алюминии 6005A Ra доходила до 2 мкм, на очищенной стали в аргоне получилось 5,2 мкм. Краске такая поверхность обычно подходит, но число не гарантирует адгезию. В работе по клеевым соединениям алюминия EN AW-5754 и нержавейки X5CrNi18-10 (Materials, 2024) сравнили лазерную очистку с ручной зачисткой тремя эпоксидными клеями. Авторы пишут, что лазерная очистка дала наибольшую прочность соединения алюминиевого сплава, а наиболее подходящей для обоих металлов со всеми клеями оказалась зачистка шкуркой P180. Клей не краска, но вывод полезен: лазерная поверхность не автоматически лучше обычной.

Второй вопрос про срок. Чистая сталь начинает ржаветь снова, и грунтуют её сразу после очистки. Если между очисткой и грунтом пройдёт ночь в сыром цехе, преимущество лазера над шлифовкой пропадёт.

Режим под задачу

У импульсных аппаратов с MOPA-источником длительность импульса регулируется независимо от частоты, поэтому один аппарат можно настроить и под окалину, и под тонкую оксидную плёнку, и под мягкую очистку. Если смотреть на модели Wattsan, то у PA по данным производителя длительность импульса 2–500 нс, а в системе управления хранится девять наборов параметров под разные загрязнения. Паспорт самого источника JPT серии CL2 называет другой нижний предел, 13 нс, поэтому режим всё равно подбирают на образце, а не по таблице. Подробнее о том, чем MOPA отличается от Q-switch, написано в отдельной статье.

Когда лазер не нужен

Лазер имеет смысл там, где надо снять тонкий слой без абразива и шлифовать неудобно: узкие кромки, сложные профили, детали с жёсткими требованиями к чистоте шва, сборки, которые нельзя пачкать. Для крупных листов под краску обычно быстрее и дешевле работает пескоструй, сравнение приведено в статье про лазерную очистку и пескоструй. Для толстой окалины после термообработки и для слоя ржавчины в десятки микрометров лазер потребует нескольких проходов, а режимы описаны в статье про ржавчину и окалину. Подготовку кромок под лазерную сварку разбирает материал про ручную лазерную сварку.
