Ось Z фрезера: как рассчитать ход, проверить перпендикулярность шпинделя и не дать ему упасть при отключении питания

Ось Z у фрезера отвечает за три разных жалобы: глубина «плывёт» от детали к детали, шпиндель падает вниз при выключении станка, а на торце и на выровненном столе остаётся гребёнка. Первые две решаются механикой и питанием, третья — установкой шпинделя. В статье порядок проверки, расчёт реального хода по высоте заготовки и цифры допусков.

Дмитрий Волков

Инженер-механик, фрезерные станки с ЧПУ и CAM, 15 лет в отрасли

Проверил: Игорь Белов

6 минут

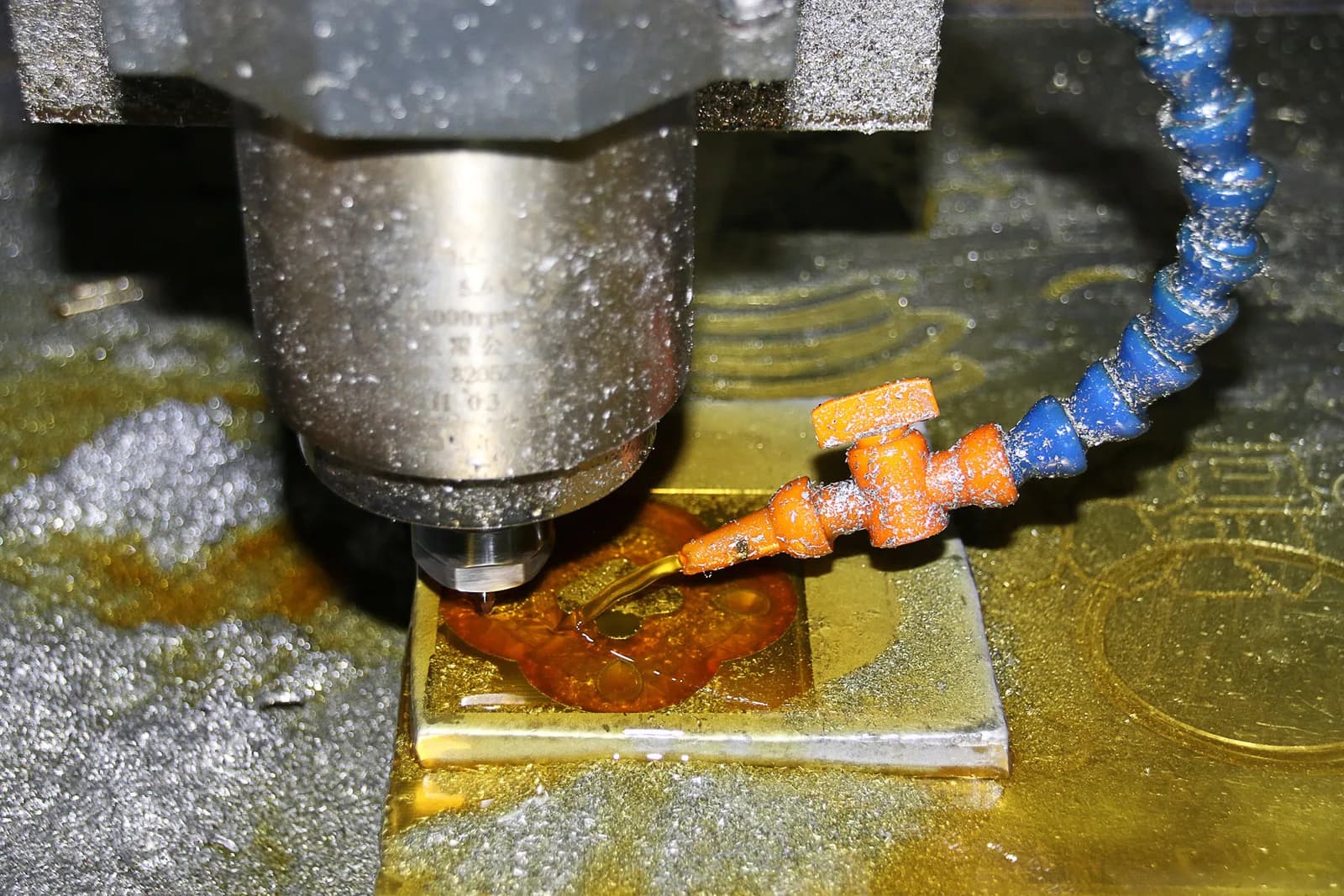

Шпиндель фрезерного станка с ЧПУ обрабатывает латунную заготовку, через гибкое сопло в зону резания подаётся СОЖ
Шпиндель с фрезой над заготовкой: ось Z задаёт, насколько глубоко инструмент заходит в материал

Кратко

Высота заготовки заметно меньше хода Z: из хода вычитают жертвенный слой, оснастку и запас подъёма над заготовкой. У винта длиной 500 мм по каталогу реальный ход около 370 мм. Шпиндель падает при отключении питания, потому что ШВП с КПД около 90% «обратимо»: вес вращает винт, а шаговый двигатель без тока держит слабо. Спасает противовес или двигатель с тормозом. Перпендикулярность шпинделя проверяют индикатором по кругу и выставляют прокладками.

  • Ход по Z из каталога и высота заготовки, которую примет станок, — разные числа. Из хода вычитают жертвенный слой, прижимы и запас подъёма над заготовкой: так, 120 мм хода, по рассказам практиков, дают около 80 мм рабочей высоты.
  • У ШВП длиной 500 мм с одной гайкой реальный ход бывает около 370 мм, потому что в длину винта входят хвосты под подшипники и сама гайка.
  • Шпиндель падает при выключении питания из-за обратимости шарикового винта (КПД около 90%) и слабого удержания шагового двигателя без тока. Решения: противовес или газовая пружина как разгрузка, двигатель с тормозом, самотормозящая передача и привычка опускать шпиндель в безопасное положение.
  • Гребёнка на выровненном столе или торце возникает от наклона шпинделя: высота гребешка равна шагу между проходами, умноженному на тангенс угла наклона. Проверяют индикатором по кругу и выставляют прокладками.
  • Если координата Z ушла, станок сам её не вернёт: остановите работу, найдите причину и заново привяжите нуль.

Сколько хода нужно на самом деле

Каталог называет ход Z максимальным подъёмом шпинделя. Для работы нужна другая величина: какую заготовку станок примет по высоте. Шпиндель стоит на нижнем упоре, фреза касается стола, и от этого положения кончик поднимается на величину хода. Отсюда формула:

максимальная высота заготовки с оснасткой = ход Z − жертвенный слой − прижимы и подкладки − запас подъёма над заготовкой.

Запас подъёма нужен, чтобы кончик фрезы прошёл над самой высокой точкой с зазором на холостых перебегах. Практики закладывают 15–20 мм и больше, если по столу ходят прижимы.

Пример для хода 150 мм. Жертвенный лист 18 мм, прижимы и подкладки 10 мм, запас подъёма 20 мм. Максимальная высота заготовки 150 − 18 − 10 − 20 = 102 мм. При ходе 120 мм получится 72 мм, и это совпадает с рассказами практиков: на 120 мм хода рабочей высоты выходит около 80 мм.

Вылет фрезы из цанги в формулу хода не входит, но связан с глубиной: фреза должна выступать на глубину реза плюс 5–10 мм, иначе гайка цанги заденет заготовку. Длинный вылет роняет жёсткость, и тонкая фреза начинает «гулять».

С каталожной длиной винта картина другая. Если нужен ход оси Z 400 мм, а винт взят длиной 500 мм, из длины уходят хвосты под опоры, посадочные места подшипников и тело гайки. В одном из обсуждений винт длиной 500 мм с одной гайкой дал реальный ход около 370 мм. Считайте по чертежу производителя, а не по общей длине.

Если шпиндель нужно поднять выше, чем позволяет ход, практики ослабляют хомут, поднимают шпиндель и затягивают: параметры станка при этом не меняют. На лёгком станке вылет оси Z больше примерно 250 мм вызывает вибрации, и операторы советуют поднять стол или портал, чем вытягивать шпиндель вверх. Если смотреть на модели Wattsan, по карточкам у Mini ход по Z 100 мм, у A1 200 мм, у M1 300–400 мм, у M6 и M9 1325 450 мм. Для глубокого рельефа или заготовок с оснасткой в 80–100 мм берут серию с запасом, а не расчёт впритык.

Почему Z плывёт

Типичная жалоба: первая деталь вышла в размер, а последующие глубже или мельче, или глубина уходит по ходу программы. Операторы называют несколько причин, и проверять их удобно в таком порядке.

  1. Кабель мотора Z. Он ходит вместе со шпинделем и надламывается в одном месте. Перекиньте кабель или подвигайте его при работающем драйвере: если координата дёргается, дело в нём.
  2. Муфта, шкив, шпонка. На ременной передаче проскальзывает ремень или шкив. На винте ослабла муфта. Проверьте винты на лысках вала и фиксаторы.
  3. Каретка и подшипники. Разбитый линейный подшипник и ослабшие болты каретки дают хаотичный уход. Покачайте шпиндель вручную по оси, перпендикулярной движению, и смотрите на индикатор.
  4. Скорость врезки по Z. На 3D-рельефе шаговик на высокой скорости врезки теряет шаги, и фреза постепенно выходит из материала. Ограничьте скорость Z в настройках и сравните.
  5. Файл УП. Просмотрите программу в симуляторе: иногда координата уходит из-за самой траектории.
  6. Плата управления. В одной из историй причиной «потери координат» оказалась сама плата. Но списывать на неё надо в последнюю очередь, после механики.

Проверка повторяемости: закрепите индикатор на столе так, чтобы ножка касалась шпинделя или плоскости на каретке, дайте команду подняться на 50 мм и вернуться, повторите 10 раз. Показания не должны расходиться. Если стрелка уходит в одну сторону, теряются шаги или проскальзывает передача. Если разброс случайный, смотрите люфт и кабель. Подробности про потерю шагов и питание драйверов есть в статье про дрейф координат.

Шпиндель падает при отключении питания

Шпиндель весом в несколько килограммов (у тяжёлых моделей бывает около 16 кг) сидит на винте. Когда питание пропало, ему нечего держать.

Причина двойная. Шариковый винт с КПД около 90% (у трапецеидального винта 20–25%) может вращаться под нагрузкой на гайке: линейная сила раскручивает винт. Оценка момента: T ≈ F · P · η / (2π), где F — вес, P — шаг. Для шпинделя 10 кг (около 98 Н) на винте с шагом 10 мм получается порядка 0,1 Н·м. Шаговый двигатель без тока держит положение собственным фиксирующим моментом (detent torque), и его часто не хватает для удержания при выключенном питании. В паспорте он указан отдельной строкой и, как правило, заметно меньше момента удержания под током. Итог: шпиндель медленно или рывком опускается на стол или заготовку.

Что делают операторы:

СпособЧто даётОграничения
Противовес или пружина-разгрузкаСнимает основной вес с винта, двигатель удерживает остатокНужна доработка конструкции, расчёт массы
Газовая пружинаРазгружает ось и гасит падениеСпорный вариант: часть операторов считает, что она не держит вес, а лишь демпфирует
Двигатель или серводвигатель с тормозомБлокирует вал без питанияТормоз надо правильно подключить и проверять; дороже
Самотормозящая передача (трапецеидальный винт)Не позволяет весу вращать винтНиже КПД и скорость, больший износ
Организационная мера: опускать шпиндель до выключенияБесплатноНе защищает при аварийном пропадании сети

Шаговый двигатель как «держатель» на случай аварии рассматривать нельзя: при пропадании питания он держит только остаточным моментом. ИБП на станок даёт время опустить ось по программе, но тормоз и разгрузка надёжнее.

Перпендикулярность шпинделя и гребёнка

Если после выравнивания жертвенного стола остались полосы, а у детали стенки идут трапецией, шпиндель стоит не перпендикулярно столу. Сначала проверьте параллельность хода каретки Z относительно портала и стола, потом наклон самого шпинделя в хомуте: ошибка в каретке не уйдёт, как бы вы ни прокладывали хомут.

Высота гребешка между проходами равна шагу между проходами, умноженному на тангенс угла наклона: h = s · tg α. Ниже расчёт для наклона, выраженного в мм на 100 мм (индикатор показывает именно такое отклонение по кругу).

Наклон шпинделя, мм на 100 ммГребешок при шаге 6 ммПри шаге 10 ммПри шаге 15 мм
0,020,0012 мм0,002 мм0,003 мм
0,050,003 мм0,005 мм0,0075 мм
0,100,006 мм0,010 мм0,015 мм

Гребешки в сотые доли миллиметра невидимы на обычной поверхности, но под лаком или глянцем заметны. Конусность деталей растёт быстрее: при наклоне 0,1 мм на 100 мм стенка высотой 50 мм получит отклонение 0,05 мм, а на ширине 600 мм наклон даёт перепад около 0,6 мм по высоте.

Как проверить и выставить шпиндель

  1. 01

    Подготовьте стол.

    Он должен быть плоским: на кривой поверхности самодельная проверка перпендикулярности неточна. Для жертвенного слоя это значит, что его прифрезеровывают при уже выставленном шпинделе.

  2. 02

    Закрепите индикатор в цанге на рычаге

    с радиусом 50–100 мм. Подойдёт индикатор часового типа на стойке или самодельная Г-образная оправка.

  3. 03

    Проверьте по кругу.

    Поставьте ножку на стол, поворачивайте шпиндель рукой на 360° и смотрите на показания на 4 точках. Фиксируйте разницу по оси X и по Y отдельно.

  4. 04

    Если нет индикатора,

    операторы пользуются карандашом или проволокой Z-образной формы в цанге и обходят круг: зазор между кончиком и столом показывает, где шпиндель отклонён. Это грубее, чем индикатор, подойдёт для первой оценки.

  5. 05

    Выставите наклон.

    Прокладками из фольги или тонкого металла под одну сторону хомута или регулировочными винтами крепления добейтесь показаний в пределах 0,02–0,05 мм на 100 мм. Хомут не перетягивайте, чтобы не деформировать корпус шпинделя.

  6. 06

    Проверьте результатом.

    Прифрезеруйте участок стола и посмотрите на след: ступенька с одной стороны указывает на наклон, ступеньки с обеих сторон на отжим инструмента.

Отжим фрезы даёт волны, если взять широкую фрезу на тонком хвостовике: операторы советуют фрезу с толстым хвостовиком и меньшим вылетом. Тупой кончик фрезы тоже даёт нарастающую конусность. Жертвенный слой выравнивают большой фрезой на самом станке, о подготовке стола подробно сказано в статье про жертвенный стол и в материале про вакуумный стол.

Если перпендикулярность не выставляется в допуск, а станок на гарантии, не переделывайте узел сами. У продавцов с собственным сервисом, вроде Lasercut, инженеры делают пусконаладку и ремонт и для станков других поставщиков: условия описаны в разделе про запуск и наладку оборудования.

Частые вопросы

Чем отличается ход Z от рабочей высоты?

Ход — расстояние, которое шпиндель проходит по оси, а рабочая высота — максимальная толщина заготовки с оснасткой. Из хода вычитают жертвенный слой, прижимы и запас подъёма.

Можно ли поднять высоту обработки, не меняя станок?

Часто можно: ослабить хомут и поднять шпиндель, оставив ход как есть. Но вылет оси Z больше 250 мм на лёгком станке даёт вибрации, и тогда лучше поднять стол.

Достаточно ли газового амортизатора против падения шпинделя?

Нет. Операторы спорят о нём: по одним рассказам он только демпфирует падение и вес не держит. Надёжнее противовес, тормоз и опускание оси перед выключением.

Как понять, что шпиндель наклонён, а не стол кривой?

Проверьте стол линейкой и индикатором отдельно. Если стол плоский, а шпиндель при вращении индикатора даёт разницу по кругу, виноват наклон.
