УШМ, токарный патрон и шпиндель: как не получить травму в мастерской

Что и как калечит

В обсуждениях практиков общая линия повторяется: большинство случаев происходит не от скрытой неисправности, а из-за привычки обойти правило «на секунду».

УШМ: считаем скорость круга

Абразивный круг рассчитан на предельную окружную скорость, указанную на нём в метрах в секунду и в оборотах в минуту. Для кругов, которые ставят на ручные машины, типичный предел 80 м/с, хотя у конкретного круга цифру смотрят на этикетке. Допустимые обороты считаются так: n = 60 × v / (π × D), где D диаметр круга в метрах.

Правило ставят в обратную сторону: обороты машины не должны превышать предел круга. Типичная ошибка: диск 230 мм надевают на малую машину 125 мм, чтобы «резать глубже». Окружная скорость при 12 000 об/мин у такого диска π × 0,23 × 12 000 / 60 ≈ 144 м/с, почти вдвое выше предела, а энергия осколков растёт как квадрат скорости. Кожух подобран под диаметр диска, поэтому его не снимают и не переставляют с другой машины.

Что ещё влияет на безопасность:

• Тип круга. Отрезной круг 125 мм по металлу имеет толщину 1,0–1,6 мм, шлифовальный 6 мм. Отрезной нельзя нагружать боком и использовать для обдирки, шлифовальный не режет. Диск по дереву, пильные диски и цепные насадки на УШМ не ставят: машина не рассчитана на отдачу такого инструмента.
• Состояние круга. Осматривают на сколы и трещины, не используют упавший круг и круг с истекшим сроком годности (он указывается на упаковке или круге), хранят сухим и ровно.
• Крепление. Фланцы и гайка по паспорту, затяжка ключом, а не «до упора» молотком. Новый круг запускают вхолостую около минуты, отойдя в сторону от плоскости вращения.
• Кожух. Закрывает сторону оператора, регулируется поворотом, а не снятием.

Отдача: откуда берётся и как с ней жить

Отдача возникает, когда круг заклинивает в пропиле, перекашивается или работает верхним сектором: машину бросает на оператора или в сторону. Работа с УШМ без закрепления заготовки на практике приводит к тому же. Тут у практиков нет единства: кто-то режет искрами от себя, кто-то на себя, и ответ зависит от конструкции машины и направления вращения круга. Согласны все в одном: стоять надо вне плоскости диска, искры должны лететь туда, где нет людей, горючих предметов и проводов.

Правила, которые называют операторы:

1. Заготовку закрепляют в тисках или струбцине, резка незакреплённых предметов исключена.
2. Машину держат двумя руками, устойчиво стоя, кабель идёт за плечо, а не под диск.
3. Режим резания не допускает заклинивания: диск не вдавливают, а ведут.
4. Выключатель без фиксации: при отпускании кнопки машина отключается.
5. После выключения диск вращается по инерции, машину кладут только после остановки.
6. УШМ подключают через УЗО с током срабатывания 30 мА.

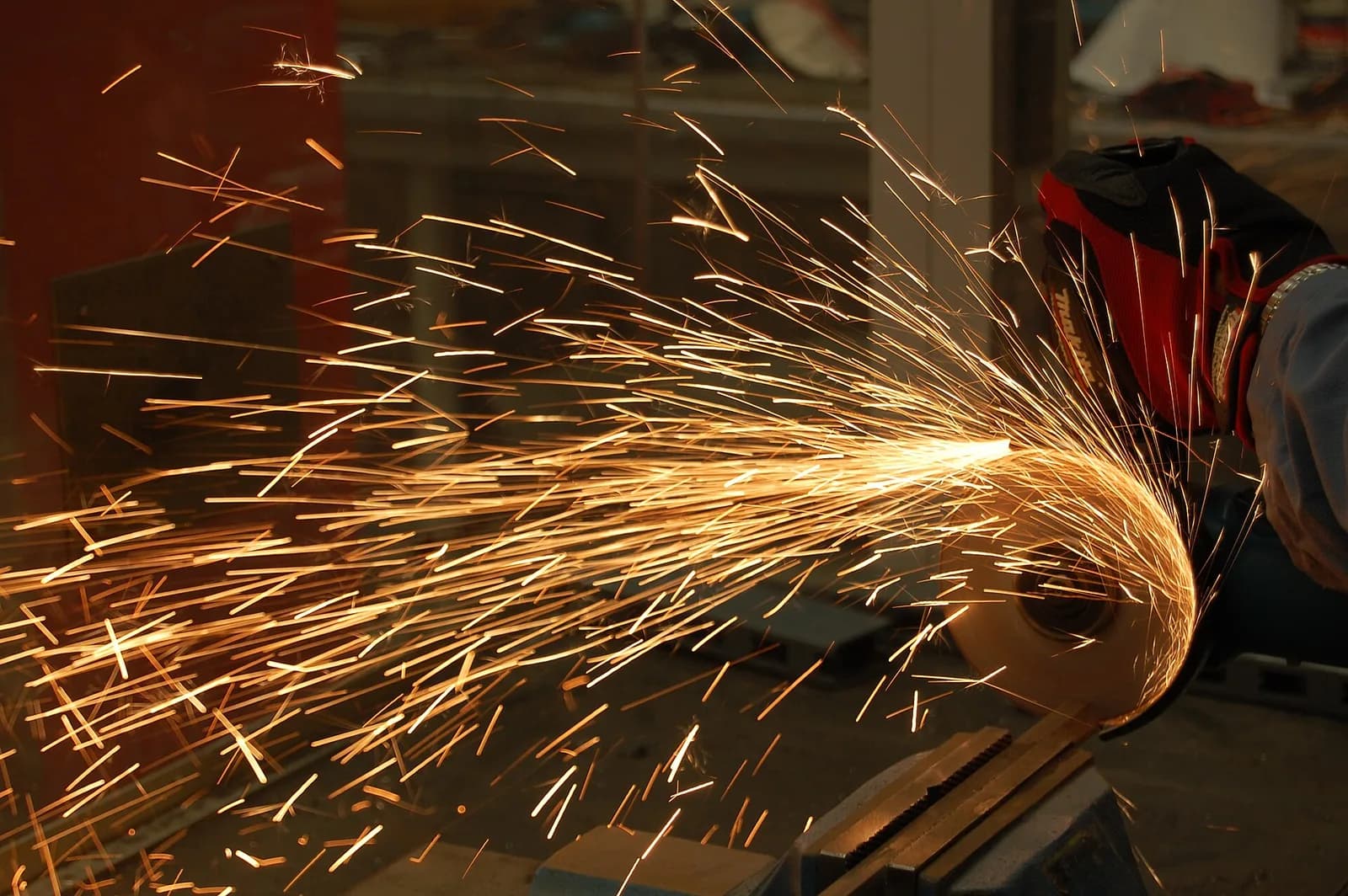

Огнеопасное убирают из зоны искр: ветошь, опилки, ЛВЖ, провода. Искры и осколки летят на несколько метров, поэтому посторонних удаляют из этой зоны.

Токарный патрон: что цепляет руку

Патрон вращается быстро и ничем не выделяется на фоне станка, пока не зацепит. Самые частые причины:

• Свободная одежда. Рукава, галстук, шарф, цепочки, кольца, часы, длинные волосы. Рукава застёгивают на манжеты, волосы убирают.
• Перчатки. У вращающихся деталей работают без перчаток: ткань затягивает вместе с рукой. Перчатки уместны у УШМ и при переноске заготовок, но не у патрона.
• Ключ в патроне. Забытый ключ вылетает при включении. Привычка вынимать его до нажатия «Пуск» должна быть автоматической, на некоторых патронах используют ключи с самовыбрасыванием.
• Заготовка. Зажатая слабо, она вылетает. Вылет заготовки больше трёх диаметров без поддержки задним центром или люнетом прогибается и бьёт. Длинный пруток, торчащий из шпинделя, ограждают трубой.
• Обороты. На патроне указаны максимальные обороты, и они справедливы для надёжно зажатой заготовки: при высоких оборотах центробежные силы ослабляют зажим кулачков, поэтому усилие зажима и скорость для тяжёлой или несбалансированной заготовки снижают.
• Торможение рукой. Патрон не останавливают рукой и не обтирают ветошью на ходу.
• Шкурка и обмер. Измерения и зачистку шкуркой делают при остановленном станке или специальным приспособлением, а не наматывая шкурку на палец.
• Стружку убирают крючком или щёткой после остановки. Длинная сливная стружка режет не хуже ножа.

Подбор самого станка и защитные ограждения при покупке разобраны в статье про токарный станок с ЧПУ для мастерской.

Шпиндель и фреза: смена инструмента без сюрпризов

Шпиндель с цангой кажется безобиднее патрона, но фреза с большой скоростью режет не только материал. Что говорят практики:

• Фрезу меняют при выключенном питании шпинделя и после полной остановки: у шпинделей с частотником остановка не мгновенная, выбег занимает секунды.
• Станок остаётся отключён, пока в зоне работает человек. Выключают вводной автомат или вынимают вилку, а на автомат вешают табличку: пуск по ошибке ближайшим человеком исключается.
• Цанга подбирается по диаметру хвостовика, фреза садится на достаточную глубину, гайку затягивают ключами, а не «до хруста» пассатижами.
• Обороты не превышают предела, указанного для фрезы и оправки.
• Очки или щиток нужны всегда: стружка и осколки твердосплавной фрезы летят далеко.

На станках с автоматической сменой инструмента добавляется пневматика. Заклинившую лапу подхвата или патрон смены нельзя «подправлять» рукой при включённой линии воздуха: цилиндры сработают от сигнала или от остаточного давления. В обсуждениях практиков это называют одним из самых опасных действий. Перед вмешательством отключают питание и сбрасывают давление воздуха на станке. Что нужно для воздуха на автосмене, смотрите в статье про компрессор для лазера и фрезера.

Отдельная тема: аварийный останов. Проверяют, что грибок работает и выводит станок из движения, а концевики стоят и настроены. Об этом в статье про датчики, концевики и аварийный стоп.

Ограждения и защитные зоны

У портальных станков самая опасная зона — перемещение портала и шпинделя вдоль рабочего поля, у лазерных станков луч и пламя. Станки без кабины в мастерской требуют, чтобы оператор и посторонние знали границу зоны. Если смотреть на то, как это решают производители, у крупных волоконных станков вроде Wattsan Large Cabin есть защитная кабина и лазерные барьеры, которые останавливают станок, когда человек оказывается в зоне обработки. Для небольшой мастерской аналог проще: разметка зоны на полу, ограждение по периметру и концевики на дверцах.

Средства защиты по операциям

Для очков смотрят на маркировку ударной прочности: для работы с летящими частицами подходят очки с классом F и выше, а для болгарки щиток надёжнее очков. Допустимый шум на рабочем месте 80 дБА за смену, а болгарка по паспортам даёт заметно больше, поэтому наушники не роскошь.

Типичные ошибки

• Снят кожух «чтобы глубже резать».
• Диск 230 мм на машине 125 мм.
• Перчатки у патрона, часы и цепочки у шпинделя.
• Смена фрезы при включённом станке.
• Резка незакреплённой заготовки в руках.
• Ключ в патроне.
• Работа в наушниках и очках, но без респиратора.

Если травма уже случилась, порядок действий описан в статье про баллоны, химию и первую помощь.
