3D-сканирование детали: типы сканеров, точность и обратный инжиниринг

3D-сканер снимает деталь за минуты, но на выходе получается сетка из миллионов треугольников, а не модель, которую можно отдать на станок. Разбираем, какие бывают сканеры и какую точность обещают их паспорта, как готовят блестящие детали и что происходит с данными на пути от облака точек до STEP.

Анна Лебедева

Инженер по аддитивным технологиям, 7 лет в отрасли

27 сентября 20267 минут

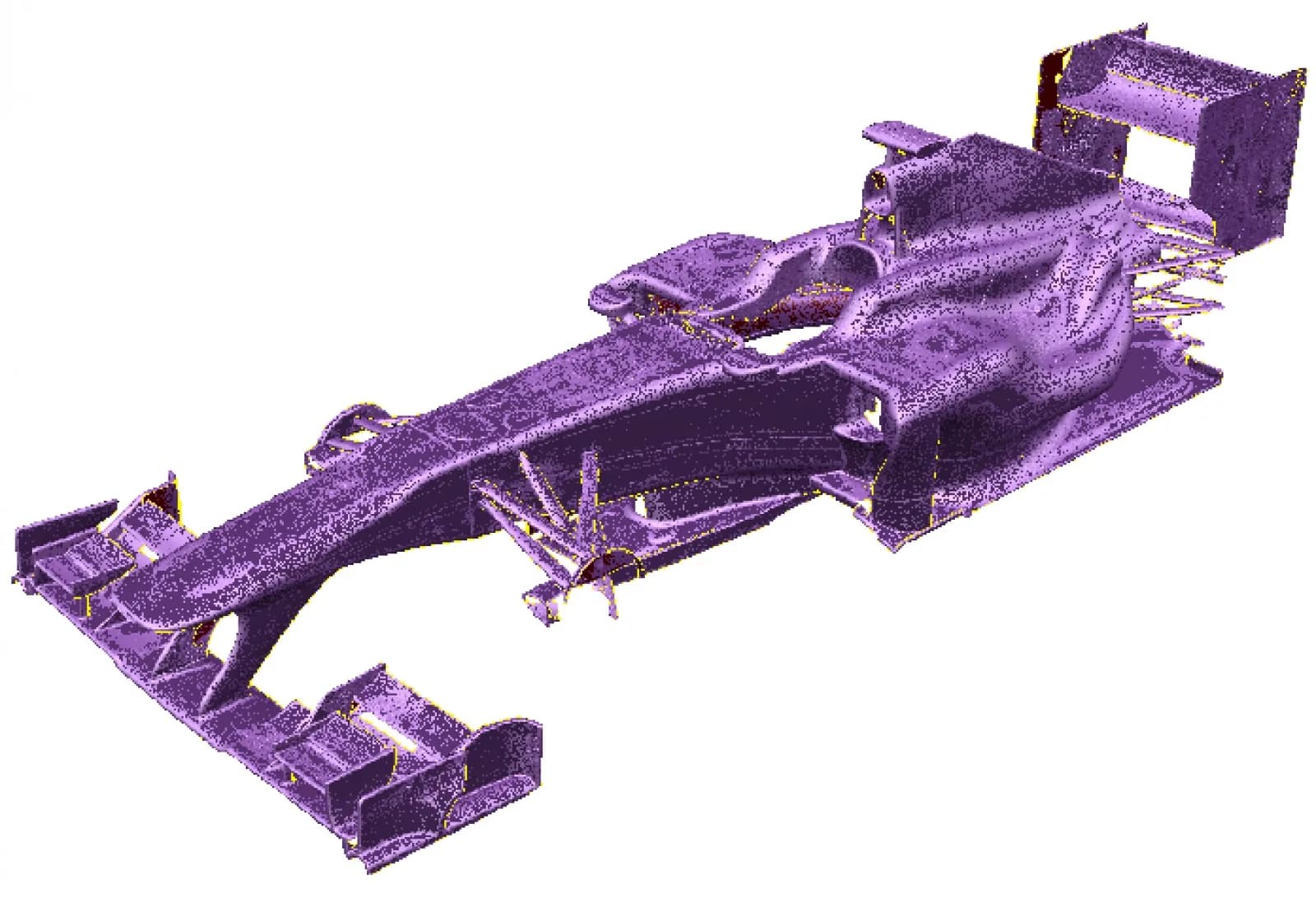

Облако точек кузова болида «Формулы-1», полученное 3D-сканером Artec Eva — Результат сканирования сложной детали. Видно, что поверхность состоит из точек и треугольников, плоскостей и осей отверстий в такой модели нет

Кратко

3D-сканирование оправдано для литых деталей, лопаток и эргономичных форм, где поверхность не описать несколькими размерами. Профессиональные ручные сканеры в паспортах дают 0,02–0,1 мм, фотограмметрия по смартфону заметно грубее. Скан сам по себе станку не нужен: сетку STL перестраивают в CAD-модель из плоскостей, цилиндров и радиусов и сохраняют в STEP.

Сканер собирает облако точек, программа превращает его в сетку STL. Для ЧПУ сетка не годится: в ней нет цилиндров, плоскостей и осей, поэтому её перестраивают в твердотельную модель и сохраняют в STEP.
Профессиональные ручные сканеры заявляют точность 0,02–0,1 мм, бюджетные 0,05 мм и грубее для одного кадра. Это цифры из паспортов, на целой детали ошибка копится.
Блестящие, чёрные и прозрачные поверхности сканируют плохо. Их матируют спреем или клеят маркеры, а слой спрея добавляет толщину.
Сканирование занимает минуты, перестроение в CAD часы. Для простых токарных и листовых деталей быстрее штангенциркуль.
Готовую модель проверяют наложением на скан и цветовой картой отклонений.

Если деталь простая, начните с обмера: порядок описан в статье как снять размеры с детали, а общий маршрут в материале как изготовить деталь по образцу. Ниже случай, когда без сканера не обойтись, и то, что с отсканированными данными придётся делать дальше.

Что такое обратный инжиниринг

3D-сканирование в этой цепочке отвечает за первый этап, получение геометрии. Самое трудоёмкое идёт после: нужно понять замысел конструктора, а не просто повторить поверхность, которую износ и литейные допуски исказили.

Какие бывают сканеры

Тип	Как работает	Где применяют
Ручной лазерный	Проецирует линии лазера, камеры считывают их деформацию, положение определяется по меткам или геометрии	Литые детали, крупные корпуса, трубы
Структурированный свет	Проецирует полосы или сетку, по искажению строится поверхность. Бывают ручные и настольные на поворотном столе	Мелкие и средние детали, детали с тонкой фактурой
Контактный (КИМ)	Щуп касается поверхности, координаты точек записываются	Контроль размеров, эталонные замеры
Фотограмметрия	Модель строят по десяткам фото с разных ракурсов	Крупные объекты, ориентировочные модели

Контактная координатно-измерительная машина точнее оптических сканеров, но берёт точки по одной, и сложную поверхность этим способом не снять. На практике КИМ используют для проверки итоговой детали и для измерения посадочных мест, а сканер для остальной формы.

Точность: ориентир по паспортам

Производители указывают точность по-разному, поэтому сравнивать цифры напрямую нельзя: одни дают точность одного кадра, другие объёмную точность по стандарту VDI/VDE 2634. Ниже ориентиры из паспортов отдельных моделей, взятые без рейтингов.

Класс	Заявленная точность	Пример из паспортов
Метрологические ручные лазерные	0,02–0,03 мм	Creaform HandySCAN 3D серии BLACK до 0,025 мм, Shining 3D FreeScan Combo до 0,02 мм
Профессиональные ручные	0,04–0,1 мм	EinScan HX до 0,04 мм в лазерном режиме, Artec Space Spider 0,05 мм, Artec Leo до 0,1 мм
Потребительские и бюджетные	около 0,05 мм для одного кадра	Revopoint POP 3 до 0,05 мм в одном кадре, MIRACO заявляет точность 0,05 мм при прецизионности 0,02 мм
Фотограмметрия по смартфону	миллиметры и грубее	Паспортной точности нет, зависит от числа снимков, текстуры и масштабных меток

Для целой детали паспортные цифры не всегда выполняются. Чем крупнее деталь, тем больше накапливается ошибка: на метровой отливке дрейф ручного сканера съедает гораздо больше, чем на пятисантиметровом кронштейне. Для бюджетных моделей на целой детали стоит закладывать запас в несколько раз, это оценка, а не паспортное значение. Допуск на посадку по H7 в 20–30 мкм ни один из этих сканеров не подтвердит, посадки мерят микрометром.

Подготовка детали

Подготовка занимает больше времени, чем кажется, и от неё зависит, сколько шума окажется в сетке.

Лазеру и камере нужна диффузная, матовая поверхность с контрастом. С блестящим металлом, чёрным пластиком, прозрачным стеклом и мокрой поверхностью они справляются плохо: луч отражается мимо камеры либо поглощается.

Матирующий спрей. Тонкий слой белого порошка даёт диффузное отражение. Он добавляет толщину, поэтому посадочные поверхности по скану лучше не оценивать или вводить поправку.
Маркеры. Самоклеящиеся отражающие метки на деталь и стол. Сканер по ним «привязывается» в пространстве и меньше дрейфует. Метки клеят вразнобой, без сетки, и на разных уровнях.
Чистая деталь. Масло и грязь отмывают, иначе в модель попадёт то, чего нет в металле.
Устойчивое положение. Деталь не должна двигаться при сканировании, иначе облака точек разойдутся. Тонкие детали подпирают без нагрузки.

Тонкая крышка или листовой кронштейн под собственным весом и под давлением оснастки могут прогнуться, а сетка запомнит эту форму. С тонкими деталями так и бывает: скан показывает кривую пластину, хотя она плоская.

От облака точек до модели

Сканер выдаёт облако точек. Программа соединяет их треугольниками и получает полигональную сетку, обычно в формате STL. Файл содержит сотни тысяч или миллионы треугольников, и у него нет понятий «отверстие», «плоскость» или «радиус». Поверхность цилиндрического отверстия в сетке огранённая, а гладкую плоскость портит шум на сотые доли миллиметра.

Станку нужна другая геометрия. CAM-системе нужны плоскости, цилиндры и кривые, из которых она строит траекторию, а сетка из треугольников для этого не подходит: траектория по ней получится гранёной, а базы для установки и размеры не определить. Поэтому сетку перестраивают в твердотельную модель, в твердотельное моделирование с историей построения и размерами. Для этого есть специальные программы и модули, например Geomagic Design X, SolidWorks ScanTo3D, Fusion или FreeCAD. Шаги у них примерно одинаковые:

Путь от скана к модели для станка

01
Очистка сетки.
Удаляют шум, лишние объекты со стола, закрывают небольшие дыры.
02
Выравнивание по базам.
Назначают систему координат по главным плоскостям и осям детали.
03
Выделение примитивов.
Программа подгоняет к областям сетки плоскости, цилиндры, конусы и радиусы. Размеры сразу приводят к номиналу: диаметр 39,97 мм становится 40,00.
04
Сложные поверхности.
Свободные формы строят сплайнами или NURBS по сетке и проверяют по отклонению.
05
Сборка тела и экспорт в STEP.
Это формат обмена, который понимают все CAM-системы.

STEP хранит точные поверхности и тела, поэтому в цех отдают именно его, а не STL. Посмотреть модель перед отправкой можно в онлайн-просмотрщике STEP и STL, а о том, когда какой формат нужен цеху, написано в статье о форматах STEP, STL, IGES, DXF и DWG. Требования к самой модели перед фрезеровкой собраны в статье о подготовке 3D-модели для ЧПУ.

Скан для 3D-принтера

Для печати сканировать проще, чем для станка: принтеру достаточно STL. Сетку ремонтируют, чтобы она стала замкнутой (без дыр и самопересечений), прореживают до разумного числа треугольников и сверяют масштаб по одному измеренному размеру. Если копия должна работать в узле, на посадочные места закладывают припуск: пластик усаживается, и у разных материалов для FDM-печати усадка разная. Для единичных копий печать по скану быстрее механообработки, а для серии выбирают другой путь.

Когда сканирование оправдано, а когда хватит штангенциркуля

Сканирование детали

Плюсы

Снимает форму, которую невозможно описать размерами: лопатки, литые корпуса, эргономичные рукоятки
Находит деформации и износ по всей поверхности
Работает с деталями без плоских баз

Минусы

Требует часов работы в CAD после скана
Не подтверждает посадки в десятки микрон
Плохо работает с блестящими, прозрачными и тонкими деталями

Деталь	Чем снимать	Почему
Вал, втулка, фланец	Штангенциркуль и микрометр	Набор цилиндров и торцов, размеры снимаются за полчаса
Листовой кронштейн	Штангенциркуль, шаблоны	Плоский контур и радиусы гибки
Шестерня	Замеры и расчёт	Параметры зубьев определяют вычислением
Литой корпус с рёбрами	Сканер	Много поверхностей без размеров и баз
Лопатка, крыльчатка	Сканер	Свободная поверхность с переменной кривизной
Рукоятка, корпус под ладонь	Сканер	Форма задана эргономикой

Сколько времени и денег

Сканирование занимает от нескольких минут до часа в зависимости от размера детали и подготовки: оклейка метками и напыление часто длиннее самого прохода. Реконструкция в CAD идёт часами: для простого корпуса несколько часов, для сложного литья со свободными поверхностями до дней. Эти оценки основаны на практике, а не на паспортных данных.

Цену услуги по обратному инжинирингу мы не приводим: она зависит от размера детали, числа поверхностей и требуемой точности, и подтверждённых открытых источников с расценками нет. Стоимость узнают у исполнителя по фото и габаритам, а общую логику ценообразования разобрали в статье о цене детали на ЧПУ.

Типичные ошибки

Дрейф ручного сканера. Без меток и опорных элементов погрешность накапливается, и длинная деталь «заворачивается» в дугу.
Потеря зеркальных поверхностей. Полированный пояс или хромированная шейка выходят дырами и шумом.
Деформация тонкой детали при закреплении или под собственным весом.
Копирование износа. Сканер честно снимает истёртую шейку, а восстанавливать нужно номинал.
Отправка в цех сетки STL. Фрезеровщик получит файл, по которому нельзя назначить базы и допуски.
Спрей на посадочных поверхностях. Толщина слоя попадёт в размер.

Пока модель не наложена на облако точек, считайте её черновиком. Я встречала модели, где каждое отверстие было круглым и ровным, а весь корпус сдвинут на миллиметр: примитивы подогнали, а общее положение не проверили.

Анна ЛебедеваИнженер по аддитивным технологиям

Проверка после воспроизведения

Готовую модель сравнивают со сканом. Самое наглядное средство — цветовая карта отклонений: программа раскрашивает поверхность по расстоянию до облака точек, и сразу видны зоны, где модель ушла. Допустимые границы задают по назначению детали, например ±0,1 мм на свободной поверхности и в несколько раз уже на базовых плоскостях: для свободной поверхности они шире, для базовых плоскостей уже. Отдельно проверяют размеры, которые нельзя снять сканером: посадки, резьбы, толщину стенок. После изготовления первую деталь снова сканируют и сравнивают с моделью, или мерят по контрольным размерам. Расхождение первой детали с образцом вскрывает ошибки раньше, чем уйдёт партия.

Частые вопросы

Можно ли сканировать деталь смартфоном?

Для ориентировочной модели, например кожуха или рукоятки для печати, можно: фотограмметрия строит модель по фотографиям, нужны матовая поверхность, хорошее равномерное освещение и масштабная линейка в кадре. Для посадок и ЧПУ точности не хватит.

Нужно ли напылять деталь?

Для блестящего металла, чёрного пластика и стекла да. Матовые светлые детали с фактурой обычно сканируются без подготовки. Если нужна точность по посадочным местам, спрей наносят тонко и мерят их контактным способом.

Чем сетка STL отличается от модели STEP?

STL хранит поверхность треугольниками и не знает, что внутри цилиндр или плоскость. STEP хранит точные поверхности и тела, поэтому по нему можно назначить базы, посчитать траекторию и поставить допуски.

Сколько стоит обратный инжиниринг?

Открытых расценок, которым можно доверять, нет: цена складывается из времени сканирования и часов в CAD. Запрашивайте оценку у исполнителя, приложив фото детали, габариты и перечень точных поверхностей.
