Кронштейн своими руками: толщина стали, отверстия, гибка и покрытие

Куда обычно нужны кронштейны в гараже

Кронштейны делают для полок и стеллажей, для подвески лодки, велосипеда или лестницы на стене, для крепления огнетушителя и канистр, для навесного оборудования вроде тисков, шланговых катушек, лебёдки. Отдельно идут кронштейны под автомобиль: поперечины верхнего багажника, упоры, крепления дополнительных фар. Их считают строже, чем настенные, и о них есть отдельное предупреждение ниже. Для всех этих деталей работают одни и те же четыре решения: материал и толщина, форма (плоский или с рёбрами), отверстия и покрытие.

Расчёт: консоль на изгиб

Возьмём типичный случай. Кронштейн полочный из полосы шириной b = 40 мм, плечо от стены до груза L = 150 мм, груз 30 кг, то есть F = 30 · 9,81 ≈ 300 Н. Момент в заделке M = F·L = 300 · 150 = 45 000 Н·мм. Для прямоугольного сечения момент сопротивления W = b·t² / 6, напряжение σ = M / W = 6M / (b·t²).

За допускаемое напряжение берём предел текучести Ст3сп, равный 245–255 МПа для проката до 20 мм (ГОСТ 535-2005), и запас 2: около 120 МПа. Запас 2 взят для самодельной детали с неточно известной нагрузкой, динамики вроде ударов и рывков он почти не покрывает. Прогиб конца консоли f = F·L³ / (3·E·I), I = b·t³ / 12, E = 2,06·10⁵ МПа.

Арифметика для t = 6 мм: 6 · 45 000 / (40 · 36) = 270 000 / 1 440 = 187,5 МПа. Прогиб: I = 40 · 216 / 12 = 720 мм⁴, f = 300 · 150³ / (3 · 206 000 · 720) = 2,3 мм. Три миллиметра при той же нагрузке дают 750 МПа, втрое выше текучести: кронштейн останется загнутым вниз. Напряжение обратно пропорционально t², жёсткость растёт как t³, поэтому толщина действует сильно, но результат у плоской полосы получается тяжёлый и дорогой: кронштейн 8×40×150 мм весит 377 г.

Почему рёбра выигрывают у толщины

Ребро или косынка переносят материал туда, где он нужен: в сечении появляется высота. Сечение «полка 40×3 мм плюс ребро 3×20 мм под ней» имеет момент инерции 7 380 мм⁴ (положение нейтральной оси 5,3 мм от верха) и момент сопротивления 418 мм³. Напряжение в заделке 45 000 / 418 = 108 МПа, прогиб 0,22 мм. Масса: полка 141 г и ребро 71 г, всего 212 г вместо 377 г. С ребром 3×30 мм напряжение падает до 53 МПа. Раскос под 45° работает на сжатие: сила в нём F / sin 45° = 424 Н, напряжение в полосе 40×3 мм около 3,5 МПа, а критическая сила потери устойчивости при длине 212 мм порядка 4 000 Н, то есть запас примерно 9,6.

Есть и вторая причина, по которой толстая плоская пластина проигрывает: она не снижает нагрузку на крепёж. Момент 45 000 Н·мм воспринимается парой сил в болтах. Если верхний и нижний болт стоят с шагом 60 мм, верхний вырывается силой 45 000 / 60 = 750 Н, а при шаге 100 мм 450 Н. Анкер в кирпич и газоблок работает на вырыв хуже, чем на срез, поэтому разнесённые крепёжные точки полезнее лишних миллиметров стали. Толстый лист ещё и труднее гнуть: радиус растёт, а на наружной стороне гиба появляются трещины.

Материал и предел текучести

Значения взяты из справочных данных на материалы Далото, которые сверены с ГОСТ и паспортами. Жёсткость стали не зависит от марки: E у всех сталей около 2,06·10⁵ МПа, поэтому 09Г2С не уменьшит прогиб, а только поднимет допустимое напряжение. Алюминий мягче в три раза (E около 0,7·10⁵ МПа) и в той же толщине прогибается втрое сильнее, зато не ржавеет и в три раза легче.

Пара алюминий и сталь: в сырости образуют гальваническую пару, и алюминий корродирует вокруг стального болта. Между ними кладут пластиковую или резиновую прокладку, шайбу из нержавейки, а болт берут оцинкованный или из нержавеющей стали А2.

Отверстия: диаметр и расстояния

Диаметры сквозных отверстий под болты задаёт ГОСТ 11284-75 тремя рядами. Для неответственных соединений берут средний ряд: это зазор около 0,6–1 мм.

Расстояния до краёв можно взять из СП 16.13330.2017 для болтовых соединений стальных конструкций: между центрами отверстий не менее 2,5d, от центра до края вдоль усилия не менее 2d, поперёк усилия 1,35d (для сталей с пределом текучести до 375 МПа, d — диаметр отверстия). Для отверстия 9 мм это 22,5 мм между центрами, 18 мм до торца вдоль силы, 12 мм до боковой кромки. В полосе 40 мм отверстие по центру даёт 20 мм до кромки, то есть норма выполнена. Нормы относятся к строительным конструкциям, для бытовой детали это ориентир, но занижать его не стоит: край рвётся первым.

Отверстие нельзя ставить близко к линии гиба: металл на гибе растягивается, и отверстие превращается в овал, а резьбовое соединение теряет посадку. В цехах берут расстояние от края отверстия до начала радиуса не менее 2t + r (ориентир): для t = 3 мм и r = 3 мм это 9 мм.

Радиус гибки и развёртка

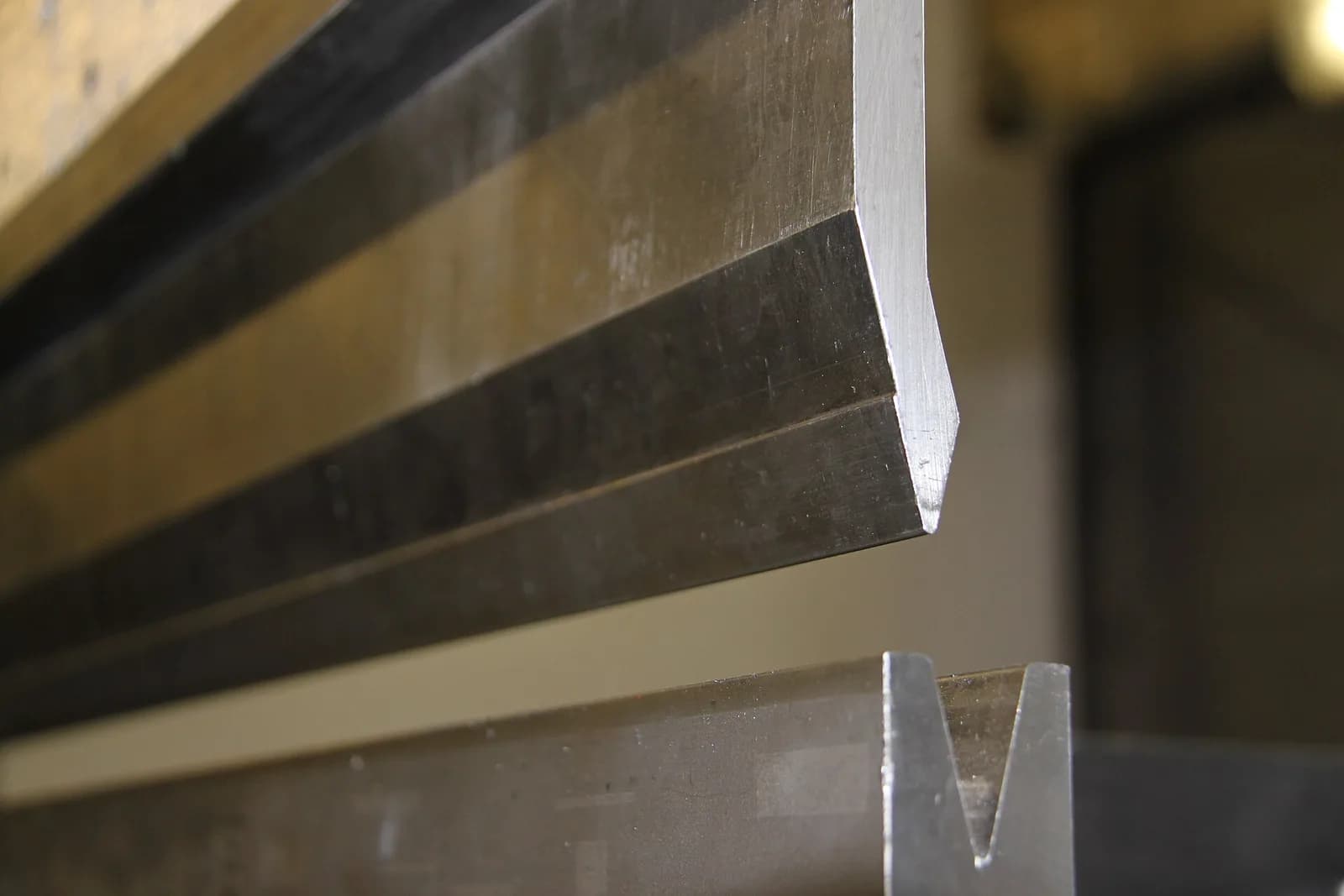

Внутренний радиус гибки берут не меньше толщины. По таблице Романовского, вшитой в справочник, для Ст3 в отожжённом состоянии наименьший радиус 0,1t поперёк проката и 0,5t вдоль, но на практике радиус принимают равным t или больше. Линия гиба должна идти поперёк направления проката: тогда волокна металла не раскрываются. Если гнуть вдоль, на наружной стороне гиба появляется трещина, особенно у наклёпанной стали и у алюминия АМг. На листогибе радиус задаёт ширина ручья матрицы: при V = 25 мм он около 4 мм, при V = 16 мм около 2,6 мм (гибка листа 3 мм).

Пример развёртки: Ст3, t = 3 мм, внутренний радиус r = t = 3 мм, угол 90°. Отношение r/t = 1, K-фактор по таблице справочника 0,42 (положение нейтрального слоя). Длина дуги на гибе: BA = (π/2)(r + K·t) = 1,5708 · (3 + 1,26) = 6,69 мм. Наружная вытяжка OSSB = r + t = 6 мм. Припуск BD = 2·6 − 6,69 = 5,31 мм. Кронштейн с наружными размерами полки 150 мм и стенки 100 мм: длина заготовки 150 + 100 − 5,31 = 244,7 мм. Для гибки с другим радиусом цифру пересчитывают в калькуляторе развёртки. Пробный гиб на обрезке того же листа сэкономит заготовку.

Как делают: резка, гибка, сварка

Подробнее про допуски, радиусы и конструкцию листовых деталей — в статье о листовых деталях, а про выбор между фрезеровкой, гибкой и сваркой — в сравнении корпусных деталей и кронштейнов.

Покрытие

Порошковая краска даёт ровное твёрдое покрытие, которое запекают в печи при температуре около 180–200 °C. Её наносят на готовый кронштейн без отверстий под резьбу, а резьбу и посадочные места закрывают заглушками. Грунт-эмаль по металлу проще нанести в гараже: два-три слоя на зачищенную деталь, включая кромки и торцы. Цинкование (гальваническое или горячее) защищает дольше, но после сварки покрытие в шве приходится восстанавливать цинк-грунтом. Нержавеющая сталь и алюминий в окраске не нуждаются, если нет требований к цвету.

Типичный брак

• Трещина на гибе. Линия гиба вдоль проката, радиус меньше допустимого, лист наклёпан или кромка после резки не зачищена.
• Отверстие «ведёт». Отверстие стоит близко к гибу и после гибки превращается в овал.
• Слабый крепёж. Кронштейн рассчитан, а в стену идёт дюбель-гвоздь или саморез по газоблоку без распорки.
• Коррозионная пара. Алюминиевый кронштейн на стальном болте в сыром гараже.
• Ребро не там. Ребро или косынка приварены прерывистым швом или со стороны, где оно не разгружает полку, и под нагрузкой отрывается от полки.
