Обрабатывающий центр или фрезерный станок с ЧПУ: в чём разница и когда окупается автосмена

Что считают обрабатывающим центром

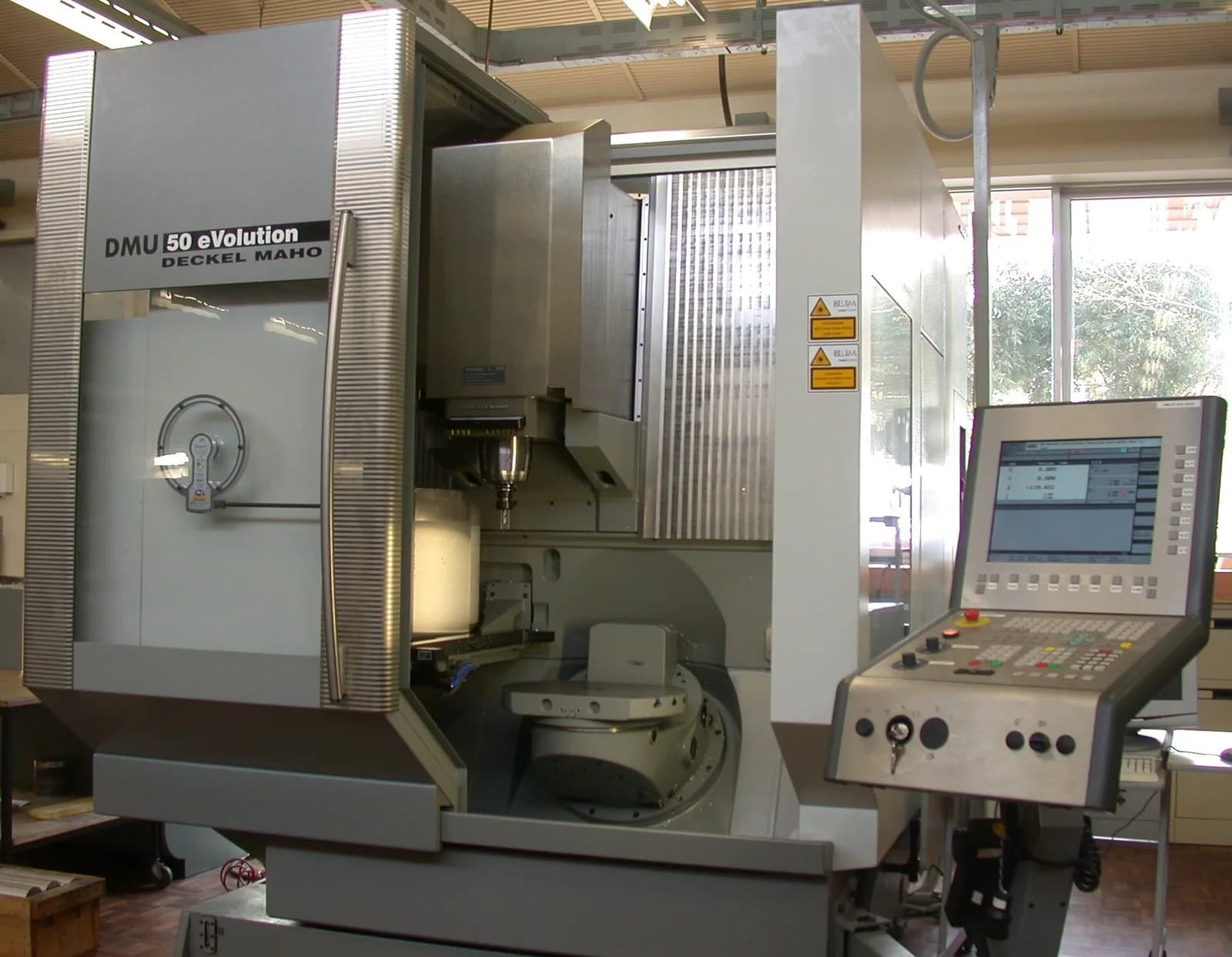

Классическое определение такое: станок с ЧПУ, у которого есть магазин инструментов и устройство автоматической смены, и он выполняет несколько операций (фрезерование, сверление, растачивание, нарезание резьбы) за одну установку заготовки. Центры бывают вертикальные и горизонтальные, с тремя осями и с четырьмя–пятью (о дополнительных осях — в статье 3-, 4- и 5-осевая обработка).

Фрезерный станок с ЧПУ в узком смысле — машина, где инструмент меняет оператор. Деление не жёсткое: многие портальные станки по дереву получают магазин и становятся «центрами» с точки зрения продавца, а конструкция остаётся прежней. Поэтому сравнивать надо по узлам, а не по названию.

Что у них разное по узлам

Данные взяты из карточек моделей у производителей и продавцов на октябрь 2026 года. Что стоит за столбцами.

Конус и цанга. Цанга ER зажимает хвостовик фрезы, а конусы ISO30, BT40 и BT50 дают быструю смену оправки и большую жёсткость. Для автосмены нужен конус или специальная цанга в шпинделе. Подробнее о шпинделях и патронах — в материале про выбор шпинделя.

Шпиндель и момент. Быстроходные шпиндели по дереву хороши на 18 000–24 000 об/мин. Металлу нужен момент на средних и низких оборотах, поэтому центры для металла имеют шпиндели на 8000–12 000 об/мин и ступенчатую или редукторную передачу. Почему «киловатты» из паспорта здесь вводят в заблуждение, показано в статье про фрезеровку нержавейки.

Масса. Вертикальный центр, например Wattsan VMC 600, весит 2100 кг, VMC 855 5300 кг, VMC 1380 13 000 кг; портальный M1 1325 920 кг. Масса важна не сама по себе: она гасит вибрацию на съёмах, которые портальной раме не по силам.

Фрезер с автосменой: что даёт магазин

Автосмена есть, например, у серии Wattsan M3: пневматическая, на 8 инструментов. В карточке серия описана как станок для мягких металлов, в первую очередь для алюминия. По данным карточки, автосмена сокращает время смены инструмента в 4–5 раз. Так, у M3 1325 из этой серии поле 1300×2500 мм, шпиндель 4,5 кВт с воздушным охлаждением на 18 000 об/мин, магазин на 8 инструментов за станиной, серводвигатели Leadshine с планетарным редуктором и управление NcStudio.

Для сравнения: M1 1325 того же формата без автосмены стоит 691 000 ₽ (цена с карточки на ту же дату), со шпинделем 4,5 кВт, шаговыми двигателями и ручной сменой. Разница в цене 688 000 ₽ включает не только магазин, но и сервоприводы, но для расчёта окупаемости будем относить всю доплату на автосмену, то есть считать с запасом.

Расчёт окупаемости магазина инструмента

Допущения: в программе на лист четыре инструмента (черновая фреза, чистовая, сверло для отверстий, V-образная фреза для разметки), 20 листов за смену. Ручная смена с привязкой длины инструмента занимает 1,5 минуты, автоматическая 12 секунд.

• Ручная смена: 4 × 20 × 1,5 мин = 120 минут за смену.
• Автосмена: 4 × 20 × 12 с = 960 с = 16 минут за смену.
• Экономия: около 104 минут, или 1,7 часа за смену.

При нормо-часе станка 1500 ₽ (ориентир для расчёта, подставьте свой, как посчитать — в калькуляторе) экономия составляет около 2600 ₽ за смену. Доплата 688 000 ₽ возвращается за 688 000 / 2600 ≈ 265 смен, то есть примерно за 12 месяцев при 22 рабочих днях в месяц. Если в программе два инструмента, а листов 5 за смену, магазин не окупится никогда. Подставить свои данные можно в калькулятор окупаемости фрезерного станка.

Мебельные центры

В мебельном производстве слово «центр» относится к станкам с вакуумным столом, автосменой, часто со сверлильными блоками. Ниже этот класс представляют станки QUICK.

Точность в таблице указана так, как её приводит карточка, и сопоставлять эти числа с цифрами других производителей без единой методики нельзя. Стандарт ISO 230-2 описывает проверку точности и повторяемости позиционирования осей станков с ЧПУ, и если для вас важна точность, спросите у продавца, по какой методике получено паспортное значение. Мебельные центры стоят дороже портальных станков по дереву, потому что рассчитаны на работу в две смены и содержат больше обвеса: насосы, конвейеры, головки.

Как выбрать

1. Материал. Дерево и плиты: портальный фрезер или мебельный центр. Алюминий и мягкие металлы в небольшом объёме: фрезер серии M3 или жёсткий M1. Сталь, чугун, нержавейка: вертикальный центр для металла.
2. Число инструментов в программе. До двух: ручная смена. От трёх на каждую деталь при серии: автосмена.
3. Серийность. Один лист в день не оправдывает автосмену. Двадцать листов в смену оправдывают.
4. Деталь. Корпусные детали и кронштейны с карманами и отверстиями из металла: центр с СОЖ и конусом. Листовой раскрой плит: портальный станок.
5. Помещение. Центр для металла весит от 2 до 13 тонн, требует фундамента и подвода СОЖ; портальный станок по дереву ставят на ровный пол с запасом по весу.
6. Бюджет и сервис. Спросите, где хранятся запчасти и кто пускает станок в работу.

Для центра с автосменой сервис влияет на цену ошибки сильнее, чем для портального станка: простой магазина инструмента останавливает всю серию. Поэтому узнайте у продавца, есть ли в штате инженеры, которые приедут на объект, и как быстро приходят запчасти, а не только как называется модель. У продавцов с собственным сервисом, вроде Lasercut, пусконаладку и обучение оператора делают инженеры компании.
