Лазерная очистка пресс-форм для шин и резиновых изделий: что налипает, какой режим безопасен для хрома, чем заменяют сухой лёд

Что налипает на форму и почему

Шину вулканизуют в закрытой форме при температуре около 350 °F (177 °C) и давлении около 350 psi (2,4 МПа). Легковая шина выдерживается порядка 16 минут, крупногабаритные покрышки значительно дольше (данные из обзора по производству шин, Wikipedia). Внутри пресса резиновая смесь течёт в рисунок протектора, и при каждом цикле на металле остаётся тончайший слой.

Авторы работы по хромированным стальным шинным формам описывают загрязнение как смесь отложений резины, добавок и разделительных составов, которая даёт нагар, налипание и затрудняет извлечение шины (Ren и др., Coatings, 2025). До очистки на микроснимках они видели блочные структуры сульфидов и трещины. Сульфиды в этой цепочке понятны: резиновые смеси вулканизуют серой. Состав смеси зависит от рецептуры, поэтому набор отложений у разных заводов различается.

Для формы это значит две вещи. Нагар портит передачу рисунка и поверхность готового изделия. А агрессивная чистка портит саму форму: у шинных форм рабочая поверхность покрыта хромом.

Чем чистят сейчас

В статье авторы называют три привычных способа: длительную ручную шлифовку, дробеструйную обработку и очистку сухим льдом, и пишут, что все они могут повредить хромовый слой (Ren и др., 2025). Для сухого льда это спорно. В обзоре по сухоструйной очистке сказано, что гранулы передают мало кинетической энергии и дают минимальную абразию, а чистка форм из пластика и резины названа основным применением метода (Wikipedia). Выходит, что для хрома на конкретной форме решает проба.

У сухого льда есть своя опасность: гранулы сублимируют в углекислый газ, он тяжелее воздуха и скапливается внизу. Предельно допустимая концентрация CO2 за 8 часов по нормам OSHA составляет 5000 ppm, кратковременная 30 000 ppm, а при 40 000 ppm возникает непосредственная опасность для жизни (база химических данных OSHA). Для лазера эта проблема отсутствует, но появляется своя: дым от сгоревшей резины.

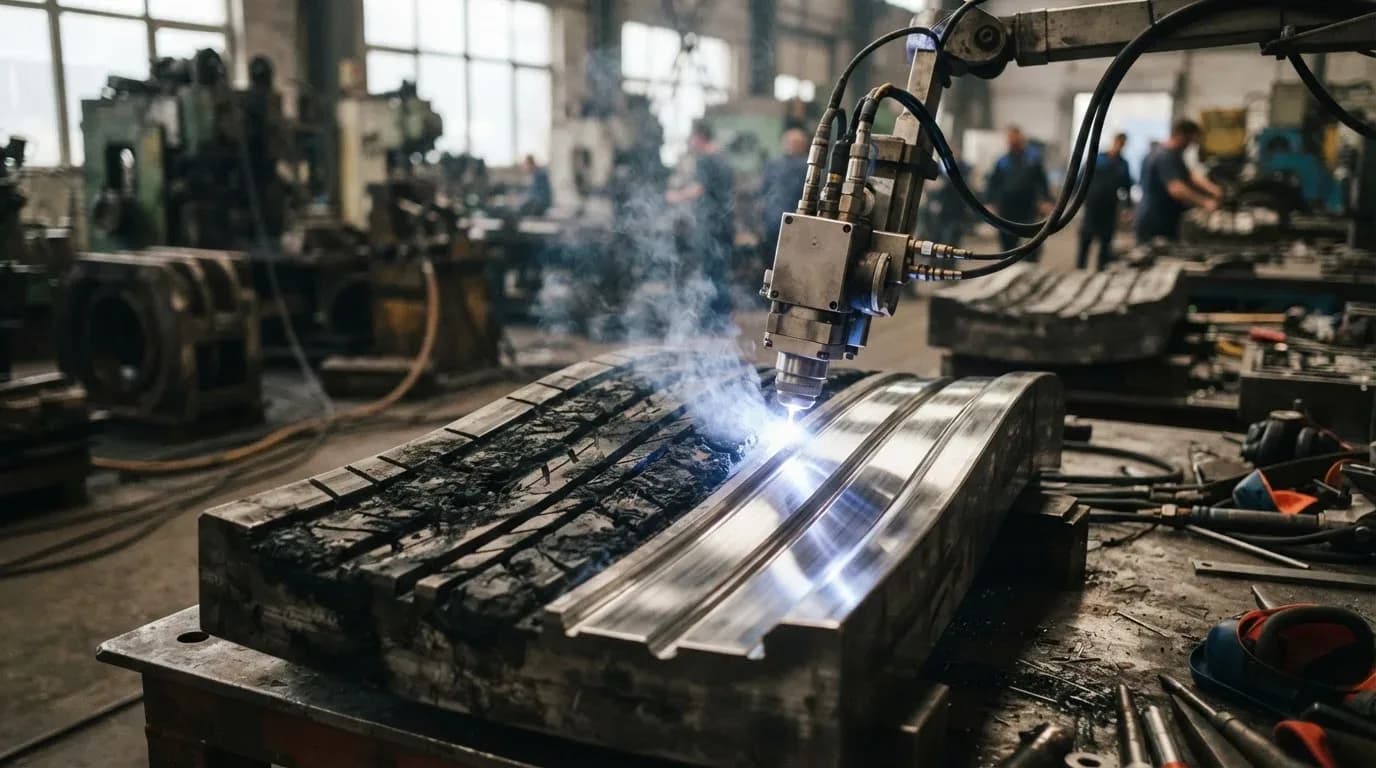

Что показал опыт с лазером на шинных формах

Исследование Ren и др. (Coatings, 2025) проведено на стальных шинных формах с хромовым покрытием. Использовали твердотельный лазер со средней мощностью 500 Вт, диаметром пятна около 0,9 мм, длительностью импульса от 90 нс и частотой до 10 кГц, лучом управлял сканер шириной развёртки до 100 мм. Сталь Q235, толщина хрома около 5–8 мкм (по тексту публикации). Авторы меняли плотность энергии и число импульсов в одну точку и следили за хромом.

Что получилось:

• С ростом плотности энергии очистка улучшалась заметно, но при превышении 1,02·10⁴ мДж/см², то есть 10,2 Дж/см², в слое хрома появлялись трещины.
• Число импульсов в одной точке выше трёх тоже вызывало трещины.
• На подобранном режиме поверхность была гладкой, без трещин и оплавленных ям, а по анализу состава доля хрома выросла выше 90 %, углерод и кислород заметно уменьшились.

JPT среди областей применения своих лазеров называет обслуживание пластиковых, литьевых и резиновых форм: убрать остатки разделительных составов, нагар и мелкие частицы без потери точности размеров. IPG пишет о том же, «убрать разделительные составы и остатки», без числовых режимов. Своих цифр для резиновых форм эти компании не публикуют.

Расчёт: скорость сканирования под три импульса

Число импульсов, попадающих в одну точку, считают по диаметру пятна D, частоте f и скорости v. Формулу используют Zhang 2026 и работа по краске на судовой стали: n = D × f ÷ v. Скорость, при которой в точку попадает не больше трёх импульсов, равна D × f ÷ 3 или выше.

Подставим предельные значения установки из статьи: D = 0,9 мм и f = 10 кГц. Скорость v ≥ 0,9 × 10 000 ÷ 3 = 3000 мм/с. Для сканера со скоростью до 30 000 мм/с это нормальная рабочая цифра, ничего необычного. Теперь энергия: при 500 Вт и 10 кГц на импульс приходится 50 мДж, плотность энергии на пятне 0,9 мм 7,9 Дж/см². Это ниже порога 10,2 Дж/см². Это наш расчёт на предельных значениях установки, а не режим из статьи. Реальный режим подбирают пробой, начиная с более мягкого.

Замечание про шаг между строками развёртки. Скорости 3000 мм/с недостаточно, если соседние линии ложатся с перекрытием: тогда точка получает импульсы из двух линий. В работе по судовой стали шаг между линиями считали отдельной величиной, и слишком большой шаг оставлял полосы. Для хрома шаг подбирают так, чтобы суммарное число импульсов в точке не превысило три.

Особенности форм, из-за которых нужна проба

Часть ограничений идёт не из публикаций, а из геометрии. Это наши инженерные соображения, а не результаты измерений.

• Глубокие канавки и ламели. Лазерный луч идёт по прямой, а стенки узкой канавки остаются в тени. Если угол падения велик, луч скользит по стенке и не снимает слой. Такие участки чистят под углом или оставляют другому способу.
• Вентиляционные каналы. Мелкие отверстия забиваются остатками резины. Лазер снимает слой с поверхности, но из глубины канала частицы не уберёт.
• Текстура и гравировка. На травленых и текстурированных поверхностях выступы получают больше энергии, чем впадины. Режим подбирают по самым тонким деталям рисунка.
• Алюминиевые формы. У алюминиевых сплавов узкое окно между снятием слоя и повреждением основы: для сплава 2024 в одной работе порог снятия краски составил 138 Вт, а повреждения подложки 556 Вт (по обзору Materials, 2022). Материал формы и её ресурс разобраны в статье про алюминиевую и стальную пресс-форму. Открытых режимов для шинных форм из алюминия мы не нашли.
• Шероховатость. После чистки поверхность не должна становиться шероховатее исходной: допуск на рабочую поверхность задан в чертеже, параметры описаны в справочнике по шероховатости.

Расчёт простоя

Экономику формы определяет простой пресса, а не цена очистки. Подставим условные данные: час простоя вулканизационного пресса 6 000 ₽ (ориентир для примера), четыре чистки в месяц. Если очистка со снятием формы, остыванием и монтажом занимает 8 часов, а лазерная очистка на месте 2 часа, то экономия времени 6 часов на чистку.

Цифры условные: подставьте время вашего цикла и цену часа. Значит, сравнивайте не цену чистки, а часы остановки. Реально ли вести лазерную очистку на нагретой форме, определяют технолог и служба безопасности предприятия, в публикациях этот вопрос не разобран. Схема расчёта срока окупаемости аппарата есть в статье про выбор очистителя, а как лазерная очистка вообще соотносится с абразивной, показано в сравнении с пескоструем.

Какой источник брать

Для форм подходит импульсный лазер с настраиваемой длительностью и энергией: он греет основу слабо. Непрерывный даёт накопление тепла и риск для тонкого хрома, подробности в сравнении импульсной и непрерывной очистки. О том, как связаны частота, энергия и скорость, написано в статье про параметры импульсного очистителя. В публикации по шинным формам использован аппарат на 500 Вт, а ручные очистители на 100–300 Вт дают импульсы меньшей энергии, поэтому ту же плотность энергии на них получают более узким пятном.

Безопасность

Ручной очиститель относится к классу 4, нужны очки под длину волны 1064 нм, огороженная зона и блокировка. Рецептура резины в разных смесях разная, поэтому состав дыма определяют по паспорту безопасности смеси, а отсос ставят местный, с фильтром. Как рассчитывать производительность и подбирать фильтры, описано в статье про вытяжку и безопасность.
