Волоконные маркеры для металла: четыре модели для мастерской и цеха

Как мы отбирали и сравнивали

В подборку попали маркеры, у которых характеристики опубликованы производителем или продавцом и проверяются по первоисточнику. Станки мы не гоняли в одинаковых условиях на одном образце, поэтому места распределены по паспортным данным и по тому, насколько широкий круг задач закрывает каждая модель.

Оценивали пять вещей:

• тип источника — Q-switch или MOPA, и что это даёт на металле;
• мощность и энергию импульса — от них зависит глубина гравировки и скорость;
• поле и оптику — какой размер детали маркируется без перестановки;
• конструкцию — открытая стойка или закрытый корпус, есть ли автофокус;
• программное обеспечение — EZCAD-подобные контроллеры или собственная программа производителя.

Q-switch или MOPA: в чём разница

Если задача — серийный номер на стальной детали, разницы между источниками заказчик не увидит. Она появляется на сложных работах: цветной логотип на нержавеющей кружке, контрастная метка на чёрном анодированном корпусе без прожога, маркировка тонкой фольги и пластика. Для них MOPA выигрывает за счёт настройки импульса, а не мощности.

Сводная таблица

Рейтинг

1

Wattsan FL HH JPT M7

9 / 10

Кому подойдёт: Цветная маркировка нержавейки, глубокая гравировка, крупные детали

Источник

JPT MOPA M7, длина волны 1064 нм

Мощность

30, 60 или 100 Вт

Длительность импульса

2–500 нс

Частота

1–4000 кГц

Энергия импульса

0,8–2 мДж в зависимости от мощности

Рабочее поле

140×140 мм, линзы от 50×50 до 300×300 мм

Охлаждение

воздушное

Контроллер

DLC2 или LMC V4 Lite

Питание

220 В, потребление 350–1500 Вт

Характеристики у продавца

Маркер с гальваносканером на стойке и MOPA-источником JPT серии M7. Источник позволяет независимо менять длительность импульса в пределах 2–500 нс и частоту от 1 до 4000 кГц, поэтому один станок закрывает и чёрно-белую маркировку, и цвета на нержавейке, и глубокую гравировку. В карточке модель обозначена как настольная и ручная: головку снимают со стойки и маркируют деталь, которую не положить на стол.

• +MOPA-источник с широким диапазоном импульса
• +Съёмная головка для крупных и неудобных деталей
• +Подъёмный стол в комплекте

• −Открытая зона луча: нужны очки под 1064 нм и защитный экран
• −Настройка цветной маркировки требует опыта и тестовых образцов

2

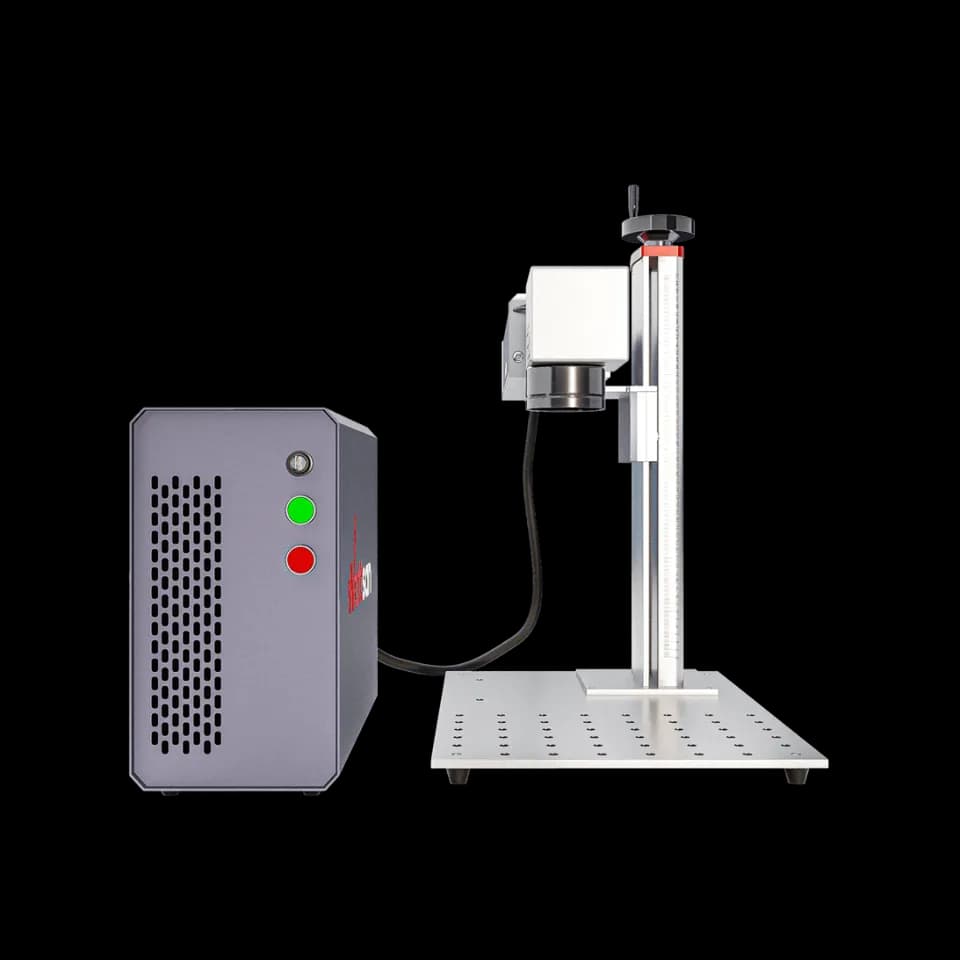

Wattsan FL TT

8,6 / 10

Кому подойдёт: Серийная маркировка стали и алюминия: номера, логотипы, QR-коды

Источник

Raycus (Q-switch), JPT LP или IPG (VPG LaserONE), 1064 нм

Мощность

20, 30, 50 или 100 Вт

Длительность импульса

120–290 нс в зависимости от источника

Энергия импульса

0,66–1,25 мДж

Рабочее поле

200×200 мм, линзы от 50×50 до 300×300 мм

Функции

автофокус, динамический фокус

Охлаждение

воздушное, заявленный ресурс источника 100 000 ч

Контроллер

EZCAD2 или EZCAD3, подключение по USB

Характеристики у продавца

Классический маркер со сканером на колонне и неподвижным столом. Ставится с Q-switch источниками Raycus, JPT LP или IPG (VPG LaserONE) мощностью от 20 до 100 Вт. Для типовой промышленной маркировки это самая понятная конфигурация: источник с длительностью импульса 120–290 нс, поле 200×200 мм, EZCAD для работы с переменными данными вроде серийных номеров.

• +Простая и ремонтопригодная схема, расходники и линзы стандартные
• +Выбор источника под бюджет и задачу
• +Поле 200×200 мм вмещает типовые детали без перестановки

• −Цвета на нержавейке Q-switch источник не даст
• −Открытая конструкция требует защиты оператора

Кому что подходит

Производственный участок с серийной маркировкой. Номера, логотипы, коды на стальных и алюминиевых деталях — это работа для станка на стойке с Q-switch источником вроде Wattsan FL TT. Выбирайте мощность по глубине: для поверхностной метки достаточно 20–30 Вт, для глубокой гравировки и работы по твёрдым сталям имеет смысл 50 Вт и выше.

Сувенирное производство и гравёрная мастерская. Если заказчики хотят цветной логотип на термокружке или чёрную надпись на анодированном корпусе, нужен MOPA. Здесь выбор между Wattsan FL HH JPT M7 с открытым сканером и xTool F2 Ultra в закрытом корпусе: первый гибче по размеру деталей, второй проще поставить в помещение с клиентами.

Небольшая мастерская на старте. xTool F1 Ultra закрывает персонализацию малых изделий из металла, кожи и дерева одним аппаратом. При росте заказов на металл его скорее дополнят полноценным маркером, чем заменят.

Какую бы модель вы ни выбрали, маркер стоит брать там, где его помогут запустить: подключить к сети, настроить сканер и фокус, показать оператору основы работы с программой. Спросите, кто это делает, штатный инженер продавца или подрядчик со стороны. Lasercut, давно зарекомендовавшая себя на рынке компания, выезжает на запуск оборудования своими инженерами.
